Insignia NS-22E430A10 Guide De L'Utilisateur

12
NS-19E430A10/NS-22E430A10 TVHD à DEL 720p de 19 po/ TVHD à DEL 1080p de 22 po
www.insigniaproducts.com

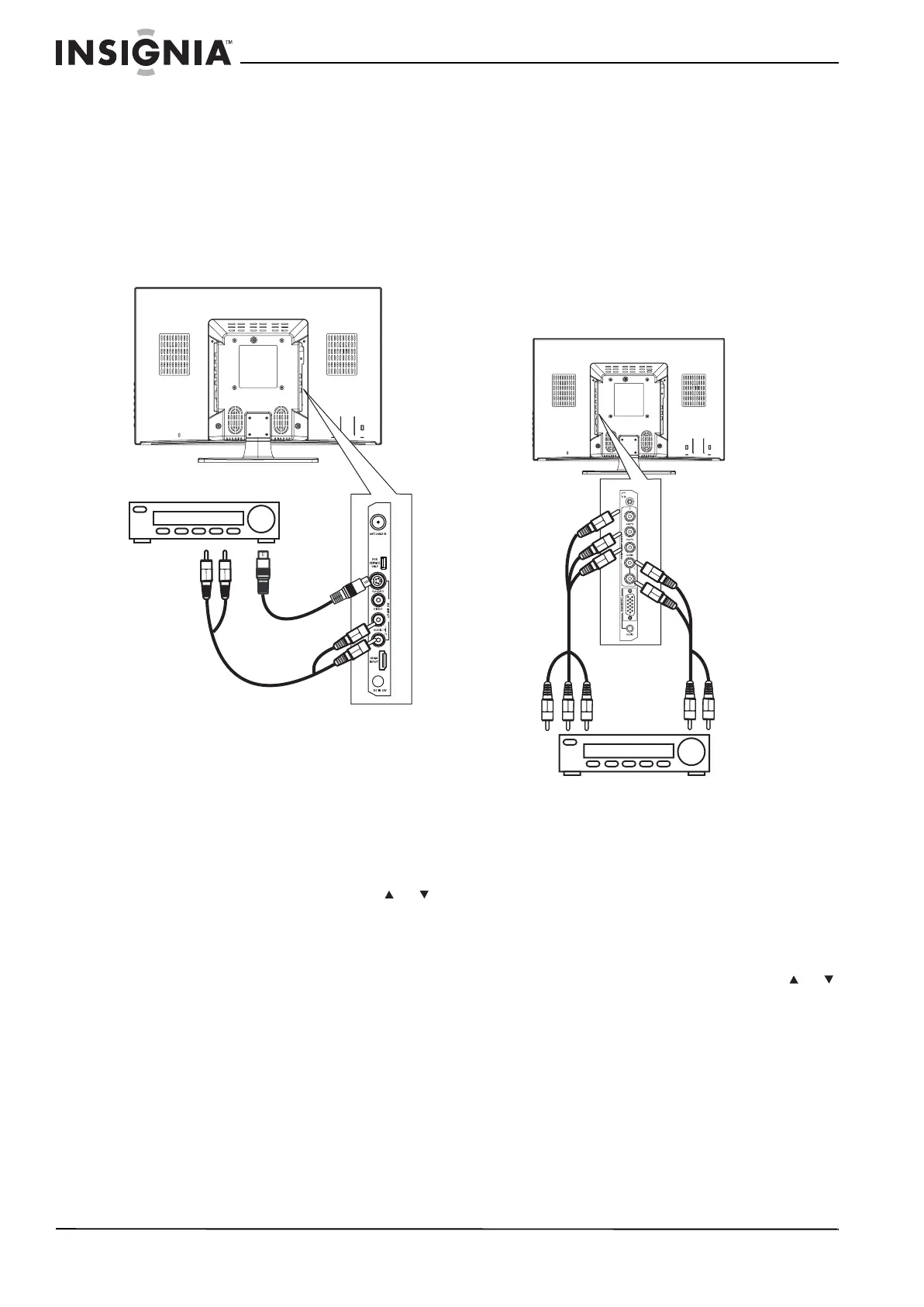

Connexion d’un périphérique S-Vidéo
Pour connecter un périphérique S-Vidéo :
1 Vérifier que l'appareil est éteint et que le cordon
d’alimentation est débranché.
2 Connecter une extrémité du câble S-Vidéo à la
prise d'entrée AV S-Vidéo (AV S-VIDEO INPUT )
au dos de l’appareil, puis l’autre extrémité du
câble à la prise de sortie S-Vidéo (S-VIDEO OUT)
du périphérique S-Vidéo.
3 Connecter une extrémité du câble audio aux
prises d'entrée AV [AV INPUT ] (L/R AUDIO
[audio G/D]) au dos de l'appareil et l’autre
extrémité du câble aux prises audio
correspondantes du périphérique.
4 Allumer le téléviseur.
5 Appuyer sur INPUT (Entrée) de la
télécommande ou sur le côté du téléviseur pour
afficher le menu de la source d'entrée, puis de
façon répétée sur INPUT ou appuyer sur ou
pour sélectionner S-Video. Appuyer sur
OK/ENTER (OK/Entrée).
Connexion d’un périphérique avec vidéo à
composantes
Pour connecter un périphérique vidéo à
composantes :
1 Vérifier que l'appareil est éteint et que le cordon
d’alimentation est débranché.
2 Connecter une extrémité du câble vidéo à
composantes aux prises d'entrée composantes
(COMPONENT INPUT [Y, CB/PB et CR/PR]) au
dos du téléviseur, puis l’autre extrémité du câble
aux prises vidéo à composantes
correspondantes du périphérique.
3 Connecter une extrémité du câble audio aux
prises d'entrée à composantes [COMPONENT
INPUT] (L/R AUDIO [audio G/D]) au dos de
l'appareil, puis l’autre extrémité du câble aux
prises audio correspondantes du périphérique.
4 Allumer le téléviseur.
5 Appuyer sur INPUT (Entrée) de la
télécommande ou sur le côté du téléviseur pour
afficher le menu de la source d'entrée, puis de
façon répétée sur INPUT ou appuyer sur ou
pour sélectionner Component (Composantes).
Appuyer sur OK/ENTER (OK/Entrée).
A
Arrière du téléviseur
Périphérique S-Vidéo
Blanc = audio gauche
Rouge = audio droit
A
A
Arrière du téléviseur
Périphérique vidéo à composantes
Câble vidéo à composantes :
Vert = Y
Bleu = CB/PB
Rouge = CR/PR
Câble audio :
Blanc = audio gauche
Rouge = audio droit

Insignia NS-22E430A10 Specifications

General

Display diagonal	22 \
Display brightness	200 cd/m²
Native aspect ratio	16:9
Supported video modes	1080p
Viewing angle, vertical	160 °
Contrast ratio (dynamic)	-
Viewing angle, horizontal	170 °
Supported graphics resolutions	1920 x 1080 (HD 1080)
3D	No
DVI-D ports quantity	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Product color	Black
Panel mounting interface	- mm
RMS rated power	- W
Number of speakers	2
AC input frequency	60 Hz
Remote control type	Standard

Weight and Dimensions

Depth (with stand)	152 mm
Height (with stand)	381 mm
Weight (with stand)	5579 g
Depth (without stand)	25 mm
Width (without stand)	508 mm
Height (without stand)	330 mm
Weight (without stand)	5216 g
