INSTALLAZIONE
Norme di sicurezza
Vedere il libretto di ”Installazione e Manutenzione” re-
lativo alla pompa.
Montaggio della valvola di flussaggio sulla pompa
Il corpo pompa deve essere preforato o comunque pre-
visto con apposita formaggella per il fissaggio della val-
vola da montare. La dima di foratura è indicata in figura
B. Per ulteriori informazioni contattate la più vicina fili-
ale ITT Flygt.
Taratura del tempo di flussaggio
La valvola 4901 è realizzata per tre possibili versioni
che sono:
1) con gomito
2) con tubo lungo
3) versione ”corta”, cioè senza gomito e senza tubo
lungo di scarico,
Il tempo di flussaggio è determinato dalla taratura della
valvola di regolazione. La taratura impostata in fabbrica
è 2.
Tarature approssimative raccomandate per la pre-
regolazione della valvola.

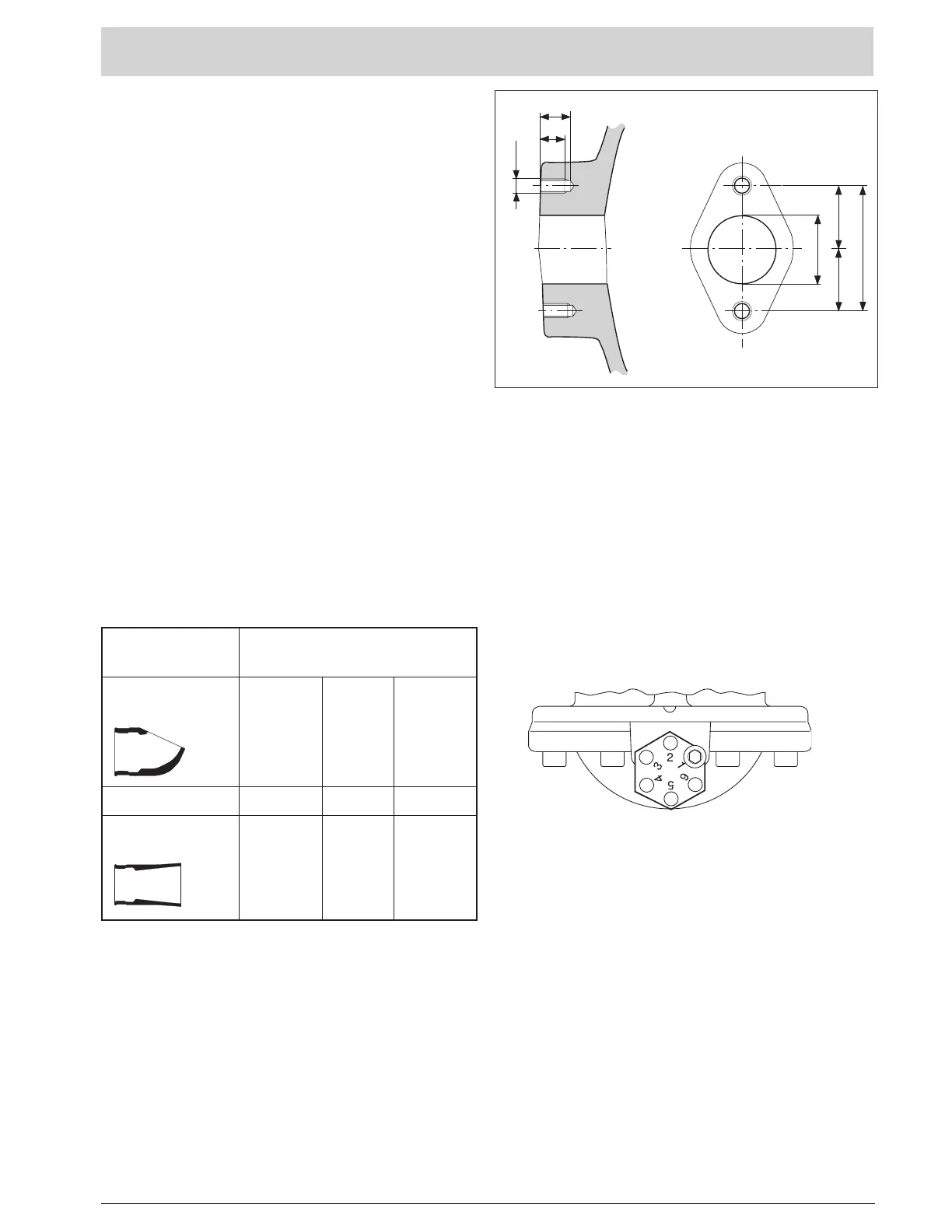

Figura B
Normalmente la durata di flussaggio consigliata è
20 secondi.
Attenzione
Il tempo di flussaggio per la versione speciale può va-
riare notevolmente rispetto alla versione standard.
Attenzione
Se la valvola di flussaggio viene usata con l’APF il
tempo di flussaggio non dovrà essere superiore a 45
secondi.
Taratura della valvola di regolazi-
one
Allentate la vite di bloccaggio.
Esecuzione Prevalenza geodetica
< 4 4–10 > 10
Gomito di scarico
586 68 00 1 2 3
Versione corta 2 3 3–4
Tubo lungo
558 08 00 2 3 4
23
18
84
42
42
M 10
ø 46
Per ottenere un tempo di flussaggio più
lungo:
im-
postate un numero
superiore
girando la valvola di re-
golazione in senso orario.
Per ottenere un tempo di flussaggio
più corto
: impo-
stare un numero
inferiore
girando la valvola di regola-
zione in senso antiorario.
Bloccate la valvola di regolazione con l’apposita vite.
Attenzione
Il tempo di flussaggio dipende dalla viscosità dell’olio
(dovuta alla temperatura dell’acqua o dell’aria) e dalla
depressione nel corpo valvola. Il tubo lungo di scarico
