ITT Flygt 4901 User Manual

42

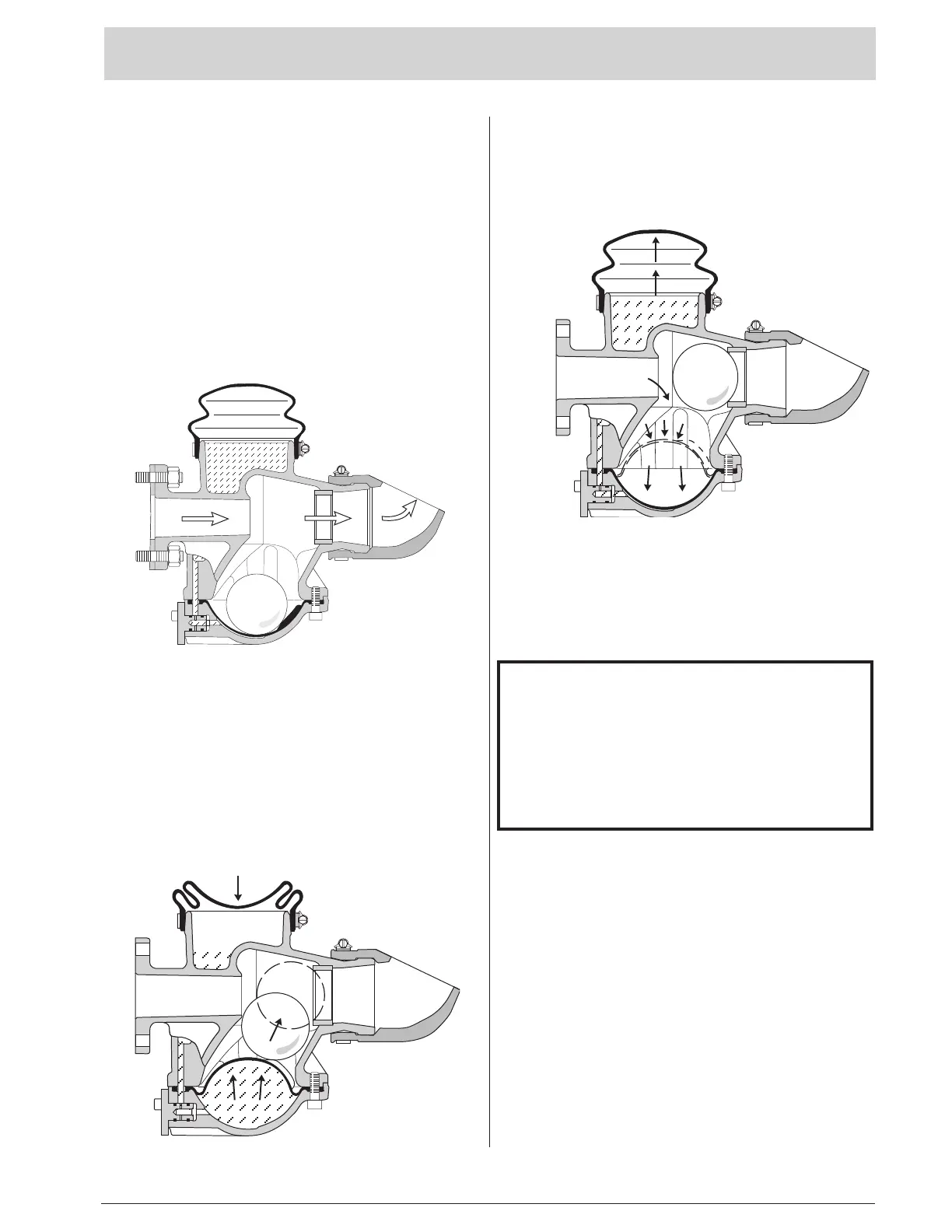

Depois de aproximadamente 20 segundos, o óleo vai
do seu recipiente para o espaço entre a membrana in-
terna e a base da válvula através da válvula de regula-
gem, o que força a membrana interna a inverter sua po-
sição e assim empurra a esfera para o jacto. Então a
esfera obstroe o fluxo pela válvula e a bomba começa
a bombar o líquido. Veja a figura 2.
Figura 2.
Figura 3.
Antes de iniciar
A esfera está na membrana interna. O óleo está no re-
cipiente de óleo. A membrana externa está elevada e a
interna, baixa.
Quando a bomba começa a trabalhar
A válvula abre-se quando a bomba começa a trabalhar.
O fluxo da bomba é passado pela válvula e a lama da
bomba é descarregada. Uma sub-pressão oriunda do
jacto ocorre no corpo da válvula. Esta sub-
-pressão começa a inverter as membranas interna e ex-
terna e eleva a esfera. Veja a figura 1 abaixo.
Depois que a válvula se fecha a sub-pressão transfor-
ma-se imediatamente em super-pressão, o que força as
membranas e o óleo para suas posições iniciais. Veja a
figura 3.
Antes do primeiro arranque:
Durante o período de “amaciamento” há um certo
risco que a válvula fique bloqueada por partículas
sólidas e sedimentos levantados do fundo. Para
evitar isto recomenda-se que se retire a lama an-
tes da válvula de descarga ser posta em uso.
Figura 1.
FUNÇÃO

ITT Flygt 4901 Specifications

General

Type	Control Unit
Frequency	50/60 Hz
Power Consumption	10 W
Protection Class	IP 66
Housing Material	Polycarbonate
Weight	1.5 kg
Dimensions	200 x 150 x 100 mm
Operating Temperature	-20 to +60 °C
Storage Temperature	-40 to +70 °C (-40 to +158 °F)
