Figur 2.

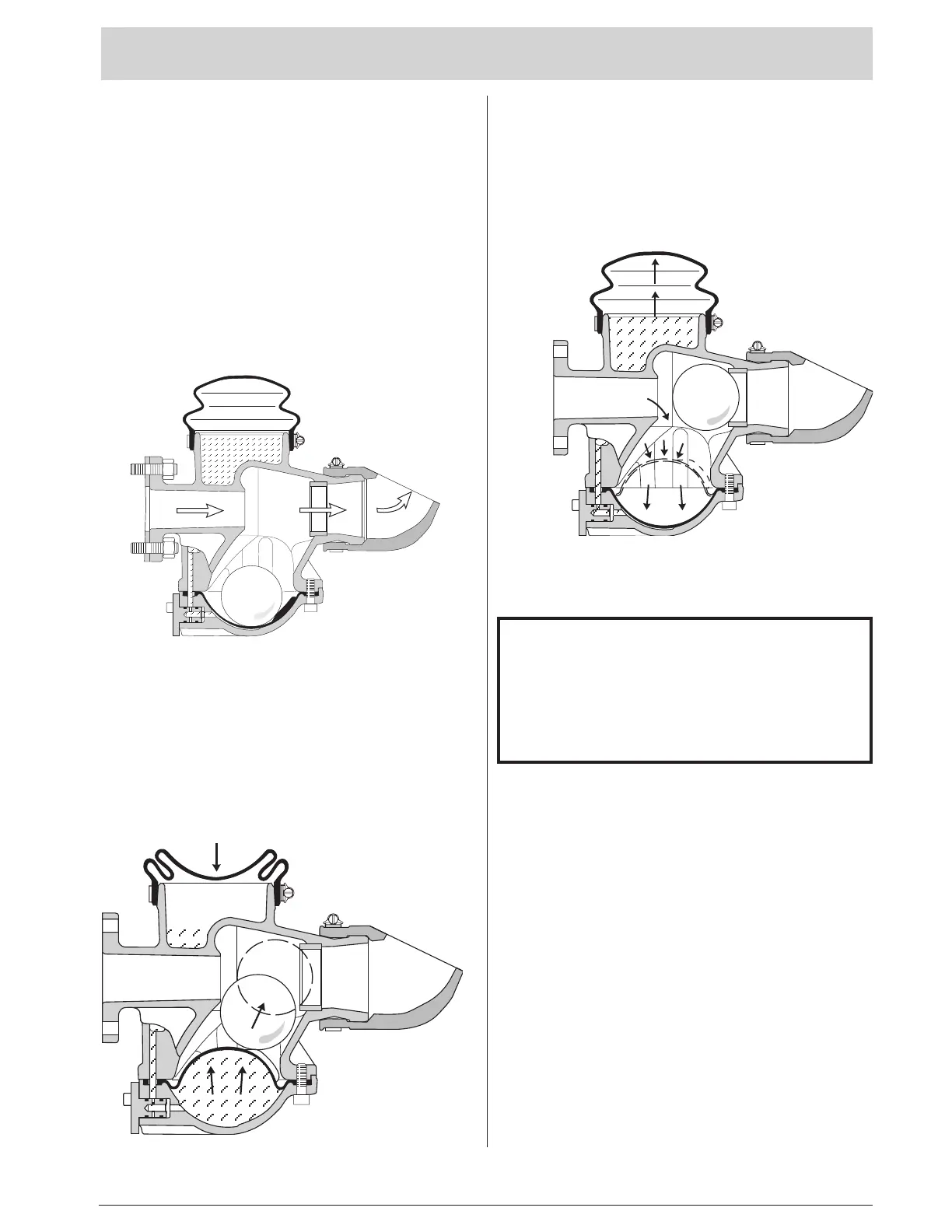

Före start
Kulan vilar på det inre membranet. Olja befinner sig i
oljerummet. Yttermembranet är uppe och innermem-
branet nere.
När pumpen startar
Ventilen är öppen när pumpen startar. Flödet från pum-
pen leds genom ventilen och ut till den pumpgrop som
spolas. Flödet genom ventilen ger ett undertryck i ven-
tilhuset. Detta börjar invertera ytter- och innermem-
branen och lyfter kulan. Se figur 1 nedan.
Figur 1.
DRIFT
Figur 3.
När ventilen stängts förändras undertrycket i ventilhu-
set omedelbart till ett övertryck, vilket pressar tillbaks
membranen och oljan till ursprungspositionerna.
Se figur 3.
Efter omkring 20 sekunder strömmar oljan i oljerummet
till utrymmet mellan innermembranet och ventilhusets
botten, via regleringsventilen, och tvingar innermem-
branet att invertera, vilket trycker in kulan i jetström-
men. Kulan blockerar därvid flödet genom ventilen och
pumpen börjar pumpa ut vätskan ur pumpgropen. Se
figur 2.
Före första start
Under en inkörningstid finns en viss risk för att
ventilen sätts igen p g a att avlagrade fasta partik-
lar och slam rörs upp från botten. För att undvika
detta rekommenderas att pumpgropen töms och
rengörs innan spolventilen tas i bruk.
