EINSTELLUNGEN 3
15
3.14 LENKSPUREINSTELLUNG __________________________________________________
1. Die Räder gerade vorwärts drehen.
2. Die Gegenmuttern (J) auf beiden Seiten der Zugstange
(M) lösen.
3. Die Zugstange (M) drehen, um ein ordnungsgemäßes
Abschleppen zu ermöglichen. Das Abschleppen darf
1,5 mm nicht überschreiten (K). Die Gegenmuttern
wieder anziehen.
4. Nach dem Einstellen der Zugstange den Lenkzylinder
durch Ein- oder Ausschrauben der Stange im
Kugelgelenk einstellen (N), damit der Spindelarm (L)
0,8 bis 2 mm vom Anschlag an der Achse entfernt ist
(O), wenn der Zylinder vollständig ausgefahren ist.

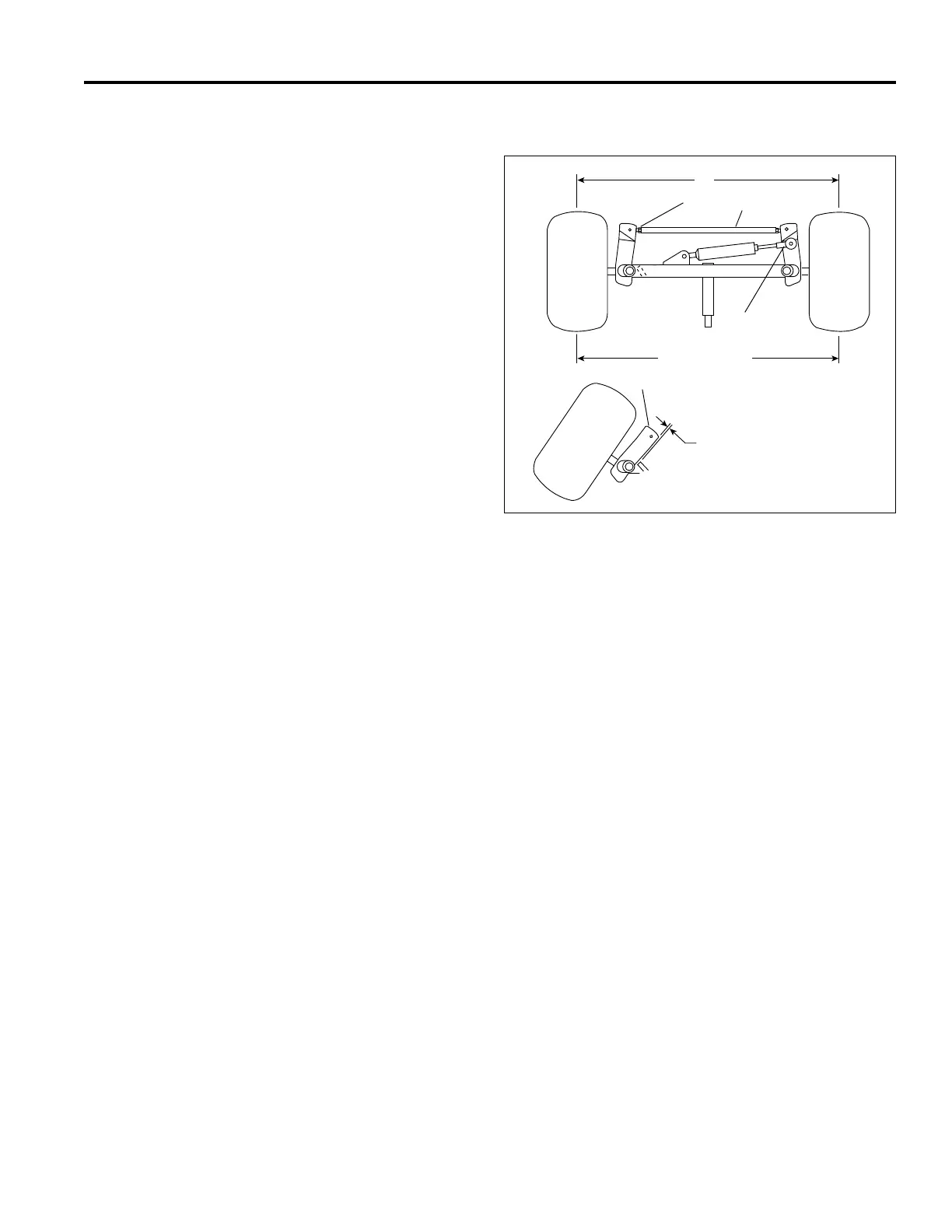

Abbildung 3N
0,8 - 2 mm
J
M
N
O
K
K +0 - 1,5 mm
L
LF016
