65
Débrancher le spa du réseau électrique.
Vider le spa pour remplacer ou nettoyer le tuyau de
quartz. Laisser refroidir l’ampoule UV avant de retirer
le tuyau de quartz.

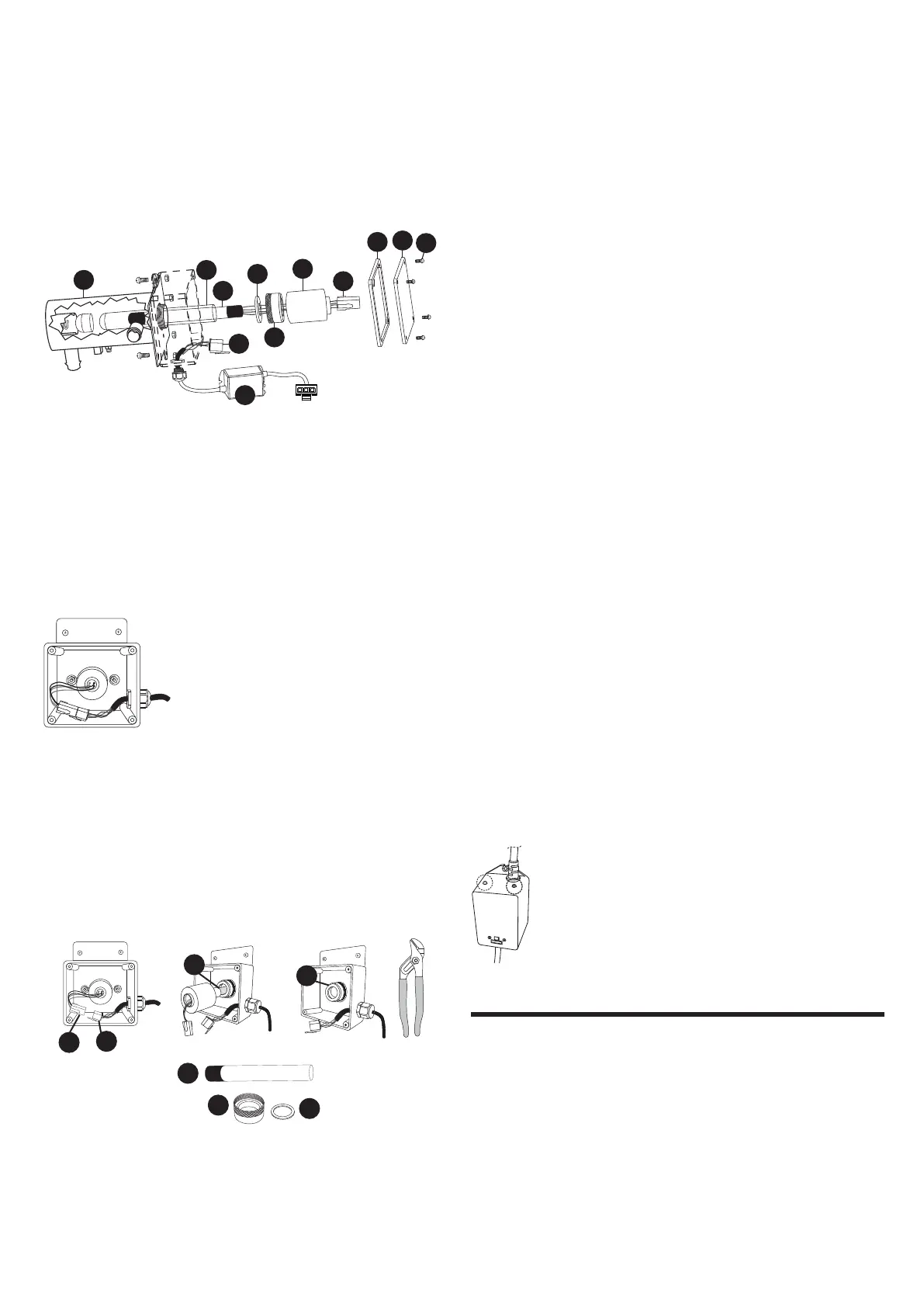

Opérer de la façon suivante :
Remarque : la disposition et le branchement du dispositif peuvent
varier de modèle à modèle.
1
2
3
4
5
6
7
8
9
10
12
11
1- Après avoir débranché le spa du réseau électrique et l’avoir
vidé, attendre que l’ampoule UV se refroidisse.
Remarque: le vidage du spa ne doit être effectué qu’en cas
d’entretien ou remplacement du tuyau de quartz. Il n’est pas
nécessaire de vider la vasque si l’ampoule UV doit être chan-
gée.
2- Une fois l’ampoule UV refroidie, enlever le couvercle (9) et le
joint (8) en enlevant les vis (10).
t
3- Débrancher le connecteur de l’ampoule UV (7) de l’alimen-
tation (11).
Ne pas manipuler l’ampoule UV avec les mains nues ; utiliser
une paire de gants en latex pour manipuler l’ampoule UV.
4- Extraire délicatement l’ampoule (3) du tuyau de quartz.
5-Dévisser l’écrou indiqué (5) moyennant une clé prévue à cet
effet, si nécessaire. Rangez la rondelle (4) pour l’étape suivante.
7
11
3
8
5
2
4
6- Il est maintenant possible de procéder au nettoyage ou au
remplacement du tuyau de quartz (se référer aux paragraphes
correspondants).
7- Nettoyage du tuyau de quartz. Utiliser un mouchoir en
papier ou un chiffon en coton ; si nécessaire, utiliser un pro-
duit pour éliminer le calcaire (comme ceux employés pour le
nettoyage de la douche), en faisant attention à éliminer tout
résidu avec beaucoup d’eau.
Ne pas utiliser de produits abrasifs.
8- Remplacement du tuyau de quartz. Positionner le nouveau
tuyau de quartz (2) dans le logement prévu à cet effet (1), en
insérant d’abord l’extrémité en forme de coupole et en vérifiant
que l’autre extrémité soit positionnée à l’intérieur du respectif
support (si la position est celle correcte, seule une petite partie
du tuyau est exposée).
9- Réappliquez la rondelle (4) à l’extrémité ouverte du tube.
Visser de nouveau l’écrou (5) et remplir le spa pour la quantité
suffisant à actionner les pompes et vérifier qu’il n’y ait pas de
pertes de l’écrou ; en cas contraire, le serrer au maximum d’envi-
ron 1/4 de tour. Si cela ne suffit pas, il faut de nouveau nettoyer
le tuyau de quartz, en vérifiant l’absence de pertes avant de
procéder au passage suivant.
10- Allumer de nouveau l’interrupteur général du spa.
11- Activer la pompe de manière à ce que l’eau passe à travers
le Clearray® ; puis la laisser en marche pendant environ 5 mi-
nutes, de manière à vérifier l’absence de pertes.
En cas contraire, éteindre la pompe et l’interrupteur général, en
répétant la procédure de nettoyage du tuyau de quartz.
12- Rebrancher le connecteur de l’ampoule UV (7) sur l’alimen-
tation (11) ; en cas de remplacement de l’ampoule, l’enfiler dans
le tuyau de quartz.
Ne pas manipuler l’ampoule UV avec les mains nues ; utiliser
une paire de gants en latex pour manipuler l’ampoule UV.
13- Appliquer sur l’écrou (5) le couvercle-ampoule (6).
Enfin, visser le couvercle (9) avec le joint (8) et les vis (10).
L’ampoule UV contient du mercure ; en cas de remplace-
ment, éliminer la vieille ampoule conformément aux norme
sen vigueur.
1
2
0
-
2
3
0
V
14- Allumer de nouveau l’interrupteur général du
spa et vérifier le fonctionnement du dispositif : la
led verte signale que le Clearray® est alimenté (elle
devrait être toujours allumée) tandis que la rouge
indique que l’ampoule UV est activée.
Conditions d’erreur / messages d’erreur
Votre spa est muni d’un système de commande à autodiagnos-
tic. Si un problème est détecté, il signalera automatiquement un
des messages ci-dessous à l’acheur DEL. Exigez toujours des
pièces de rechange d’origine Jacuzzi.
Logique d’été « Spas avec option de pompe de circulation »
Lorsque la température de l’eau du spa dépasse de 1°C (2°F) la
température de consigne, le spa passe en mode « logique esti-
vale ». La pompe de circulation s’éteint automatiquement, s’il ne
