Jacuzzi J-470 Use, Installation And Maintenance Instructions

85

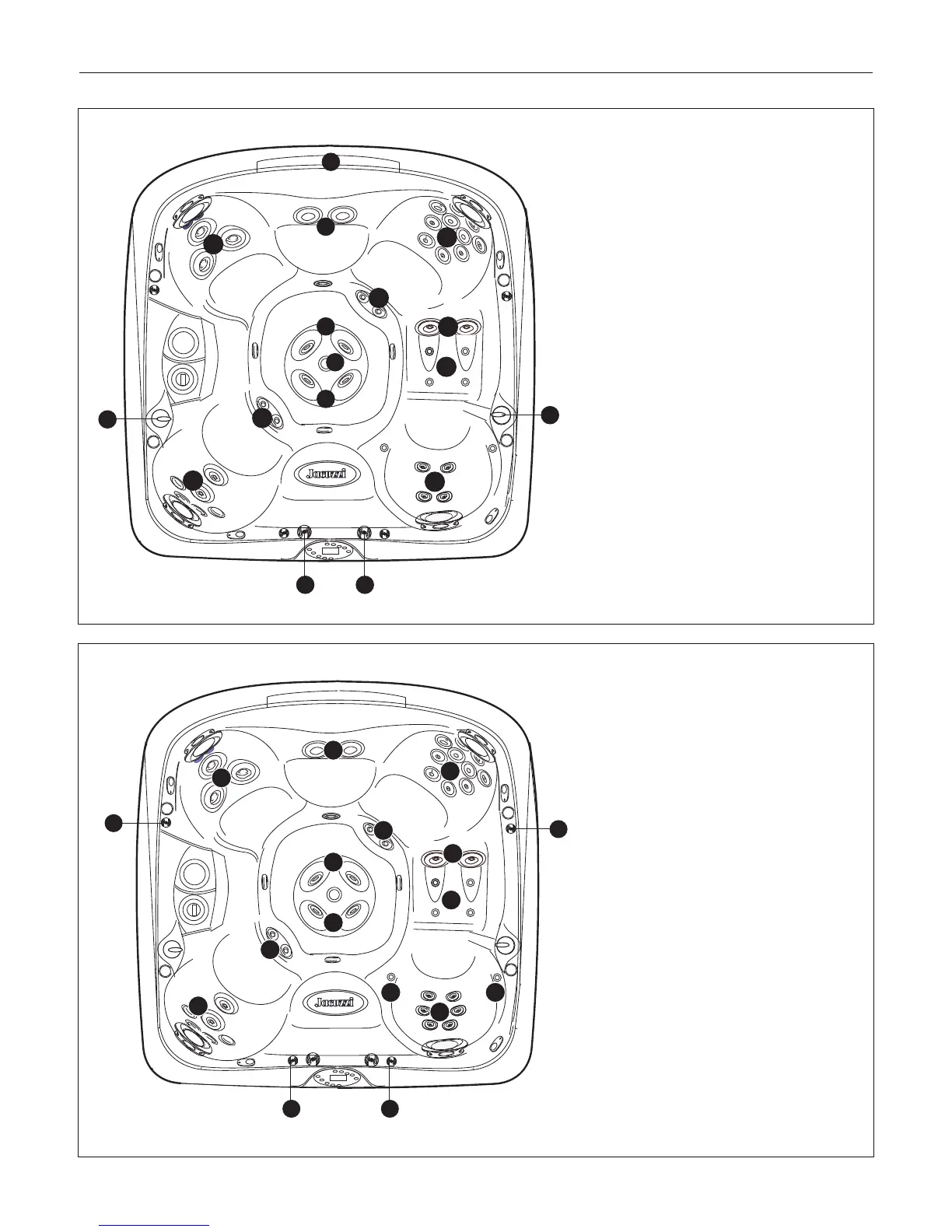

DÜSEN/LUFTREGELUNG J-480
1a
1a
1b
2b
2b
2a
2a
2a
1
3
3
5
5
5
2
4
4
1
1
2
2
2
2
3
4
4
44
4
3
1
2
3
4
J-480
Massage-Wahlschalter (1-2)
• Der Massage-Wahlschalter 1 verteilt den
aus der Pumpe 2 austretenden Wasser-
fluss auf die Düsengruppen 1a-1b.
• Der Massage-Wahlschalter2 verteilt den
aus der Pumpe 2 austretenden Wasser-
fluss auf die Düsengruppen 2a-2b.
Wahlschalter Wasserfall (3)
• Der Wahlschalter Wasserfall 3 steuert den
Wasseraustritt der Umwälzpumpe zu den
Wasserfällen.
Massage-Wahlschalter (4)
• Der Massage-Wahlschalter 4 steuert den
Wasseraustritt aus der Pumpe 1 zur Düse
IX des Schachtes.
Düsen ohne Steuerung Massagewahl (5)
• Wenn die Pumpe Düsen 2 in Betrieb ist,
sind die Düsen 5 immer aktiviert.
J-480
Betrieb der Steuerungen für die Luft
• Die Steuerungen der Luft1-4 drehen, um
den vorgerüsteten Düsengruppen Luft
beizumischen.
• Wenn die Pumpe 1 in Betrieb ist, führen
die mittleren Düsen des Schachtes IX kon-
tinuierlich Luft zu. Diese Düse ist ohne
Regler.
