84
100
6:45p
ON
b
3
3
5
4
1b
4
4
4
4
5
5
4
1b
1b
1b
1a
2a
2b
2b
a
2
2a
1a
1a
1a
1
b
a
100
6:45p
ON
3
3
3
3
5
4
5
5
5
4
5
6
5
4
5
1
2
2
2
2
2
1
1
1
1

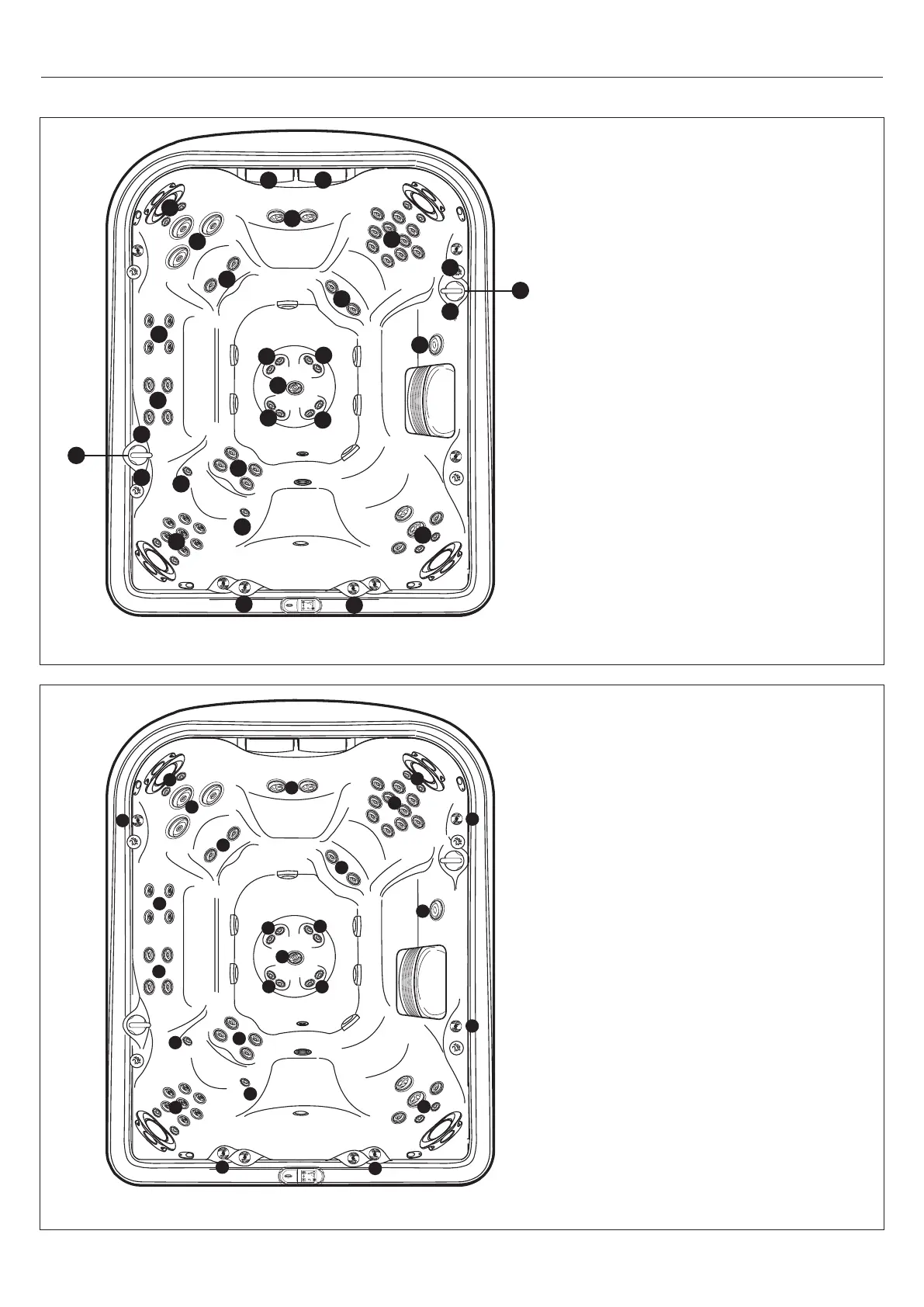

DIAGRAMME DES SÉLECTEURS MASSAGE/CASCADE J-495
J-495
Sélecteurs de massage (1-2)
• Le sélecteur de massage 1 détourne la sortie
de la pompe Nº 2 entre les groupes de jets 1a-
1b.
• Le sélecteur de massage 2 détourne la sortie
de la pompe Nº 1 entre les groupes de jets 2a-
2b.
Sélecteur de commande du jet illuminé IX
(3)
• Valve (3) commande la sortie de jet IX
lorsque la pompe à jets Nº 3 est en marche.
Jets sans sélecteur de massage (4)
• Les jets (4) sont toujours activés lorsque la
pompe à jets Nº 3 est en marche.
Sélecteur de cascade (5)
• Le sélecteur de cascade (5) commande la
sortie de la pompe de circulation vers la cas-
cade.
J-495
Fonctionnement des commandes d’air
• Tournez les commandes d’air 1 à 5 pour a-
jouter de l’air aux groupes de jets désignés.
• Le jet central IX (6) au fond du spa comporte
toujours de l’air lorsque la pompe à jets Nº 3
est en marche. Ce jet ne comprend pas de
commande d’air.
Les spécications du spa sont sujettes à des modications sans préavis.
Les spécications du spa sont sujettes à des modications sans préavis.
