Page 24
FRANÇAIS
Centre d’alimentation AquaLink
®
TCX™
|
Manuel d’installation et de fonctionnement
1. Mesurez la distance depuis le disjoncteur
(Reportez-vous à la section Exigences relatives
à l’emplacement et à votre manuel relatif à
l’équipement).
2. Mesurez la distance depuis l’équipement
(Reportez-vous à la section Exigences relatives
à l’emplacement et à votre manuel relatif à
l’équipement).
3. Ouvrez le boîtier du centre d’alimentation
AquaLink TCX et retirez la face frontale
métallique. La face frontale est maintenue en place
par une vis, reportez-vous à la Figure 1 (a).
a

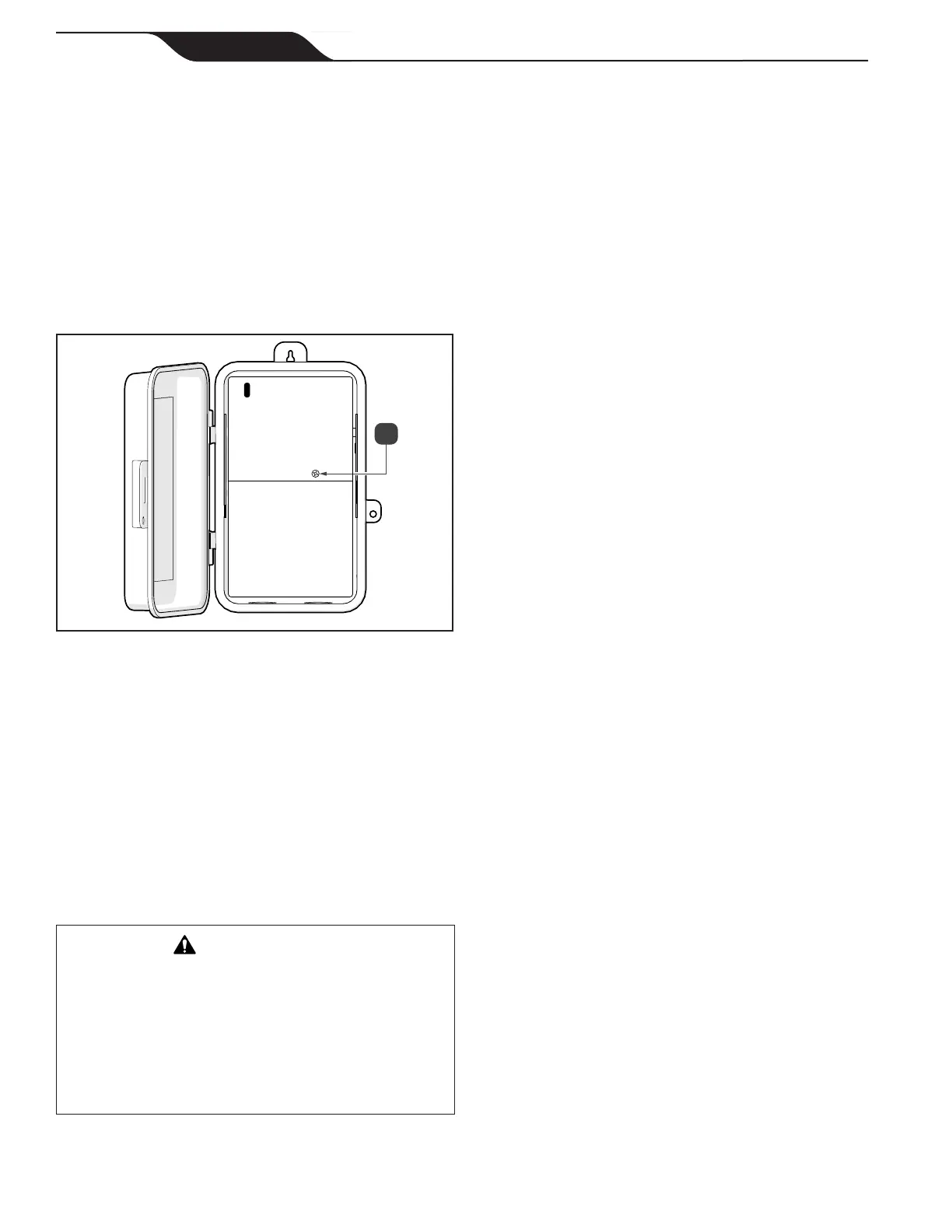

Figure 1. Retirez la vis de la face neutre
4. Marquez l’emplacement des vis de montage. L’une
d’elles est située sur la partie supérieure du boîtier
et deux autres sont situées à l’intérieur du boîtier
vers le fond.
5. Percez des trous à l’endroit où la vis de xation
sera installée.
6. Fixez les vis (ou tout autre matériel approprié pour
la surface de montage) dans les trous de montage
du boîtier du centre d’alimentation AquaLink TCX.
3.2 Câblage
MISE EN GARDE
Le risque de choc électrique peut entraîner de graves
blessures voire la mort : assurez-vous que tout courant
vers le circuit qui alimente le système soit débranché ou
désactivé au disjoncteur avant de procéder à l’installation
ou à l’entretien. Tout filage doit être fait conformément au
National Electrical Code
®
(NEC(R))
®
, NFPA70
®
.
Au Canada, le Code canadien de l’électricité (CEC), CSA
C22.1, doit être appliqué. Tous les codes locaux d’installation
doivent être suivis.
Les connexions de câblage doivent être eectuées exactement
tel qu’illustré dans le schéma de câblage gure à l’intérieur
du centre d’alimentation du panneau de porte central. Le
NEC et le CEC exigent également que l’équipement et/ou les
appareils associés au système de circulation de l’eau de piscine
incluant, entre autres, les moteurs de pompe et les appareils
de chauage, soient liés ensemble dans le cadre d’une grille
de liaison équipotentielle. Zodiac Pool Systems LLC fournit
un crampon spécialement étiqueté sur la partie supérieure du
centre d’alimentation an de répondre à cette exigence.
3.2.1 Câblage haute tension (pompes à vitesse
unique)
REMARQUE : pour les pompes à vitesse unique, le disjoncteur
de la pompe du filtre sera utilisé pour alimenter le
TCX. Le relais ne peut pas être configuré pour une
utilisation avec d’autres équipements étant donné qu’il
est utilisé pour la pompe.
1. Coupez l’alimentation au niveau du panneau
électrique.
2. Retirez deux des débouchures du boîtier. Une
débouchure conduira au panneau électrique et
l’autre à l’équipement de la piscine.
3. Vissez un connecteur terminal MPT de 1/2 po dans
les débouchures sur le boîtier.
4. Coupez et déroulez le conduit. Mesurez la distance
du disjoncteur de la pompe du ltre au boîtier.
5. Coupez un morceau de conduit électrique de 1/2
po an de le faire correspondre à la distance du
disjoncteur de la pompe du ltre au boîtier.
6. Faites passer les câbles depuis le disjoncteur de la
pompe du ltre vers le conduit et dans le boîtier de
l’AquaLink TCX.
7. Appuyez sur le conduit dans le connecteur terminal.
8. Localisez les deux câbles d’alimentation d’entrée
qui proviennent du disjoncteur de la pompe du
ltre.
9. Branchez une entrée « Line » depuis la borne 1 et
l’autre vers la borne 3, reportez-vous à la Figure 2
(a).
