FRANÇAIS
Centre d’alimentation AquaLink
®
TCX™
|
Manuel d’installation et de fonctionnement
a
c
c
b

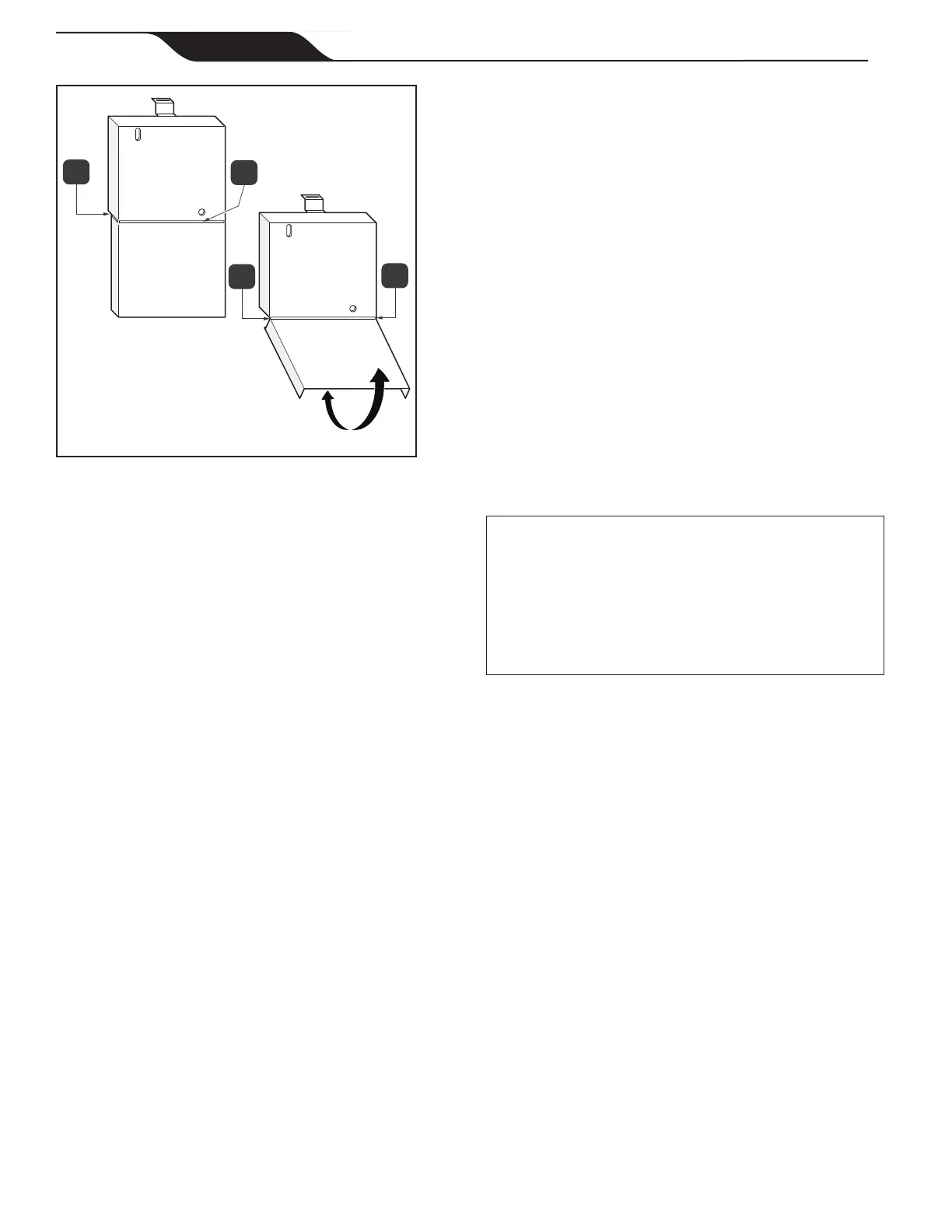

Figure 14. Réinstallez la face neutre
19. Installez le panneau à face neutre à l’aide des vis
fournies.
20. Fermez la porte du boîtier.
21. Mettez le disjoncteur sous tension pour rétablir
l’alimentation.
4.2 Installation du capteur de température
de l’air extérieur
REMARQUE : NE PLACEZ PAS le capteur sous la lumière
directe du soleil.
1. Installez le capteur de température de l’air extérieur
dans un endroit facilement accessible exposé à la
température extérieure.
2. Faites passer le câble du capteur vers le centre
d’alimentation Aqualink TCX à travers le câblage
d’alimentation basse tension (voir le schéma
électrique sur la porte du centre d’alimentation).
REMARQUE : déterminez la longueur requise du câble
du capteur. Sectionnez l’extrémité du câble, NE
RACCORDEZ PAS ce câble.
3. Retirez la barrette à bornes à 10 broches de
couleur verte du panneau de contrôle du centre
d’alimentation.
4. Placez le câble de COULEUR NOIRE dans la
borne n°7 et le câble de COULEUR ROUGE dans
la borne n°8.
5. Remplacez la barrette à bornes à 10 broches de
couleur verte sur le panneau de contrôle du centre
d’alimentation.
6. Mettez le disjoncteur sous tension pour rétablir
l’alimentation.
4.3 Installation et câblage du centre de
commande
• Voir le manuel d’installation du centre de commande
pour obtenir des instructions détaillées.
4.4 Installation du commutateur
d’éclairagesansl
• Suivre les instructions sur l’application et dans
les instructions pour jumeler votre commutateur
d’éclairage sans l.
• Compatible avec le numéro de référence WLS4INF
Jandy.
4.5 Liaison électrique
Zodiac Pool Systems LLC exige que le centre
d’alimentation AquaLink TCX soit connecté à une boucle
de liaison qui comprend tout l’équipement électrique dans
le système et sur le coussin de l’équipement. Les barrettes
doivent être connectées avec un l en cuivre massif qui
n’est pas plus petit que 8 AWG (6 AWG au Canada). Tout
défaut de se conformer à ces instructions peut entraîner
l’annulation de la garantie Zodiac Pool Systems, LLC.
MISE EN GARDE
Pour éviter la défaillance prématurée de l’appareil
provoquée par des courants vagabonds et des
di󰀨érentielsdetension,lecentred’alimentation
AquaLink TCX doit être relié à d’autres équipements
faisant partie du système de plomberie de la piscine
par un câble de cuivre plein dont le diamètre ne
mesure pas moins de 8 AWG, (6 AWG au Canada).
En outre, aux États-Unis, la National Electrical Code®
(NEC®) (code électrique national américain) et au
Canada, le code électrique canadien (CEC), exigent
que tous les composants métalliques de la structure
d’une piscine, y compris l’acier d’armature, les raccords
métalliques et les composants situés au-dessus du niveau
du sol, soient assemblés pour former un tout (en formant
une grille de liaison équipotentielle) avec un conducteur
en cuivre de calibre ne devant pas mesurer moins de 8
AWG (6 AWG au Canada).
Le NEC et le CEC exigent également que l’équipement
et/ou les appareils associés au système de circulation de
l’eau de piscine incluant, entre autres, les moteurs de
pompe et les appareils de chauage, soient liés ensemble
dans le cadre d’une grille de liaison équipotentielle.
Zodiac Pool Systems LLC fournit des crampons
spécialement étiquetés sur la partie supérieure du centre
d’alimentation an de répondre à cette exigence.
Après avoir relié les composants électroniques à la cosse
de mise à la terre, l’installateur devra vérier la continuité
de masse au moyen d’un multimètre.
Le crampon est fourni avec la trousse et devra être installé
à une hauteur ne dépassant pas 2 pouces du bas du boîtier.
Utilisez un foret de 1/8 po pour installer le matériel.
