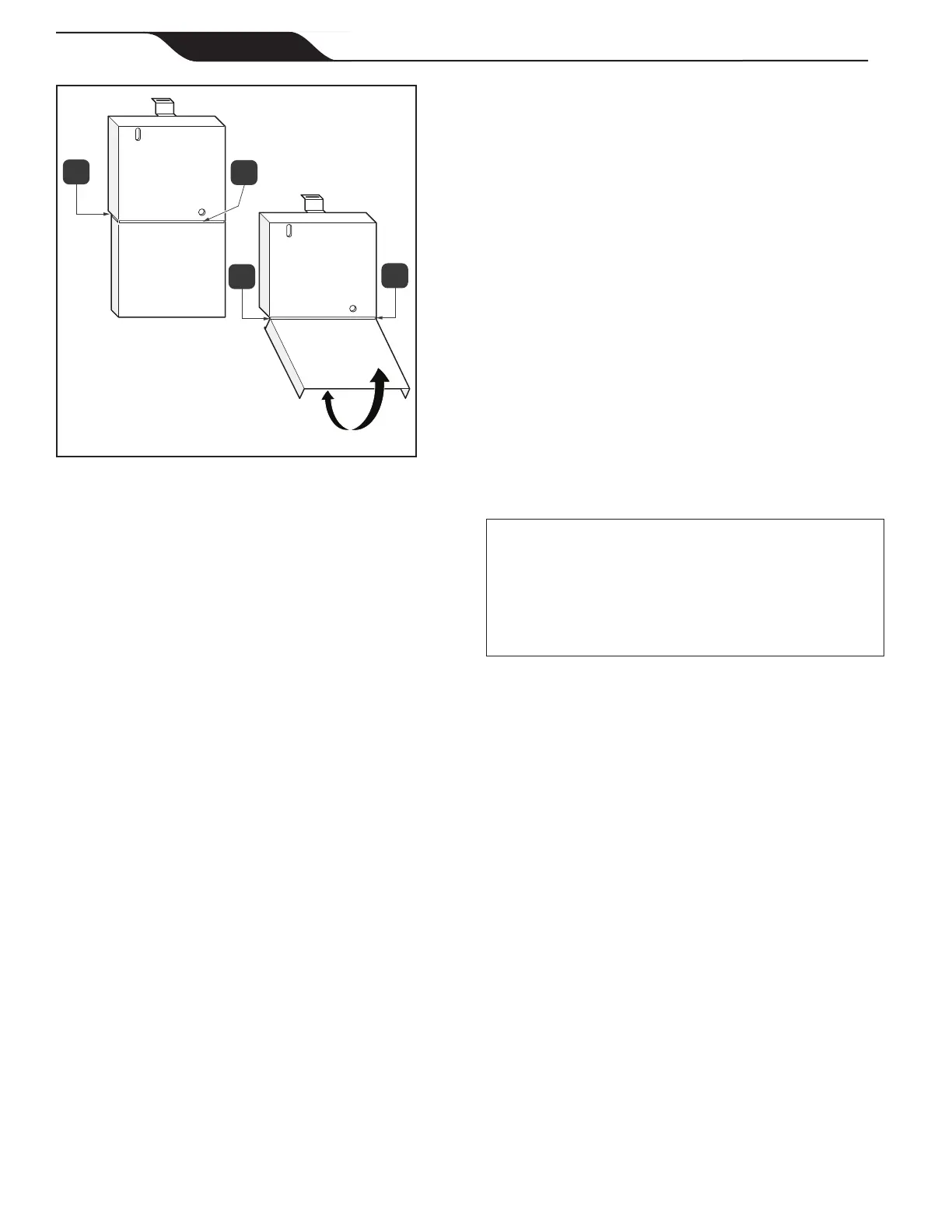

Figura 14. Vuelva a instalar el frente muerto
19. Instale el panel muerto delantero con el tornillo
proporcionado.
20. Cierre la puerta del cerramiento.
21. Encienda el disyuntor para restaurar la energía.
4.2 Instalación del sensor de temperatura
de aire
NOTA: NO coloque el sensor en la luz solar directa.
1. Instale el sensor de temperatura de aire en una
ubicación conveniente expuesta a temperaturas al
aire libre.
2. Tienda el cable del sensor al centro de energía
Aqualink TCX a través del canal de bajo voltaje
(consulte el diagrama de cableado de la puerta
del centro de energía).
NOTA: Determine el largo que debe tener el cable del sensor.
Corte el extremo del cable, NO empalme este cable.
3. Extraiga la barra de terminales de 10 pines de la
placa del centro de energía.
4. Coloque el cable NEGRO en el terminal n.º 7 y
el cable ROJO en el terminal n.º 8.
5. Vuelva a colocar la barra de terminales de 10
pines en la placa del centro de energía.
6. Encienda el disyuntor para restaurar la energía.
4.3 Instalación y cableado del centro de
comando
• Consulte el manual de instalación del centro de
comando para obtener instrucciones detalladas.
4.4 Instalación del interruptor de luz
inalámbrico
• Siga la aplicación y las instrucciones que se
incluyen para emparejar el interruptor de luz
inalámbrico.
• Es compatible con el número de pieza de Jandy
WLS4INF
4.5 Conexiones equipotenciales
Zodiac Pool Systems LLC., requiere que el centro
de energía AquaLink TCX se conecte a un “bucle de
conexión equipotencial” que incluya todos los equipos
eléctricos en el sistema y en la base del equipo. Los
bucles de conexión deben conectarse con un alambre
de cobre sólido cuyo tamaño no sea inferior a 8 AWG
(6 AWG in Canadá). De lo contrario, se podría anulare
la garantía de Zodiac Pool Systems LLC.
PRECAUCIÓN
Para evitar una avería prematura del equipo como
resultado de inconsistencias y diferencias de voltaje, el
centro de energía AquaLink TCXdebe estar conectado
a otros equipos que formen parte del sistema de
tuberías de la piscina con un cable de cobre macizo
de un diámetro superior a 8 AWG (6 AWG en Canadá).
Adicionalmente, el código National Electrical
Code
®
(NEC
®
) de los Estados Unidos y el Código
Eléctrico de Canadá (CEC) requieren que todos los
componentes metálicos de la estructura de una piscina,
incluidos el acero reforzado, los acoples metálicos y
los componentes sobre el nivel del suelo, se conecten
juntos (formando una red de conexión equipotencial)
con un conductor de cobre sólido cuyo tamaño no sea
inferior a 8 AWG (6 AWG en Canadá).
Los códigos NEC y CEC también requieren que el
equipo y los dispositivos asociados con el sistema
de circulación de agua de la piscina, incluidos, entre
otros elementos, los motores de la bomba y los
calentadores que se conectarán juntos como parte de la
red de conexión equipotencial. Zodiac Pool Systems
LLC ofrece terminales de conexión equipotencial
etiquetados especiales en la parte inferior del centro de
energía para este requisito.
Después de conectar equipotencialmente los
componentes electrónicos al terminal de conexión a
tierra, el instalador debe vericar la continuidad de la
conexión a tierra con un multímetro.
El terminal de conexión a tierra se suministra con el kit
y debe instalarse a una altura de menos de 2 pulgadas
de la parte inferior del cerramiento. Use una mecha de
perforación de 1/8” para instalar la tornillería.
