JL Audio e112 User Manual

|
E-Sub
IT
Page 17 | IT
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components

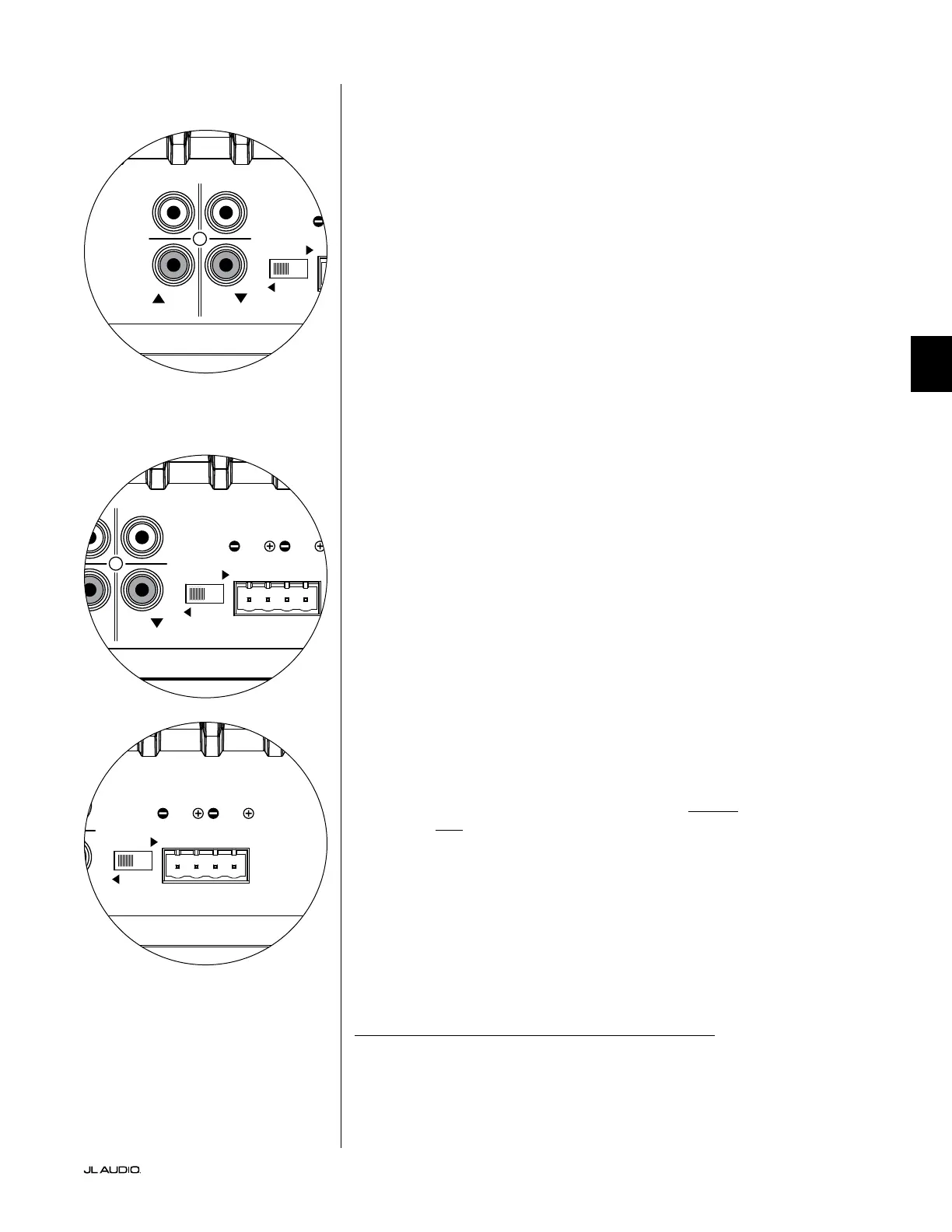

COLLEGAMENTO DELL’E-SUB
Ingressi di linea
L’ E-Sub presenta dei connettori d’ingresso di tipo RCA, individuali, sbilanciati,
a sinistra e a destra. Questi sono i connettori più comunemente utilizzati per le
applicazioni home audio.
Per gli impianti con un subwoofer mono oppure collegamento di canali “LFE”,
si utilizzerà soltanto un connettore jack di tipo RCA (sinistra o destra). Questo
metodo si applica ai ricevitori multi-canale più moderni e a preamplificatore/
processori.
Connettori jack d’ingresso di tipo RCA separati a sinistra e destra sono forniti
per i sistemi senza un collegamento subwoofer mono dedicato. Questo si applica,
tipicamente, alle apparecchiature audio a due canali. In un’applicazione a due
canali, l’utente deve alimentare gli ingressi separati sinistro e destro verso un unico
E-Sub al fine di ottenere uscite stereo con filtro passa-alto dalle sue uscite di linea.
L’ E-Sub addiziona automaticamente l’ingresso a sinistra e a destra per alimentare il
suo amplificatore subwoofer interno.
Connettori di tipo RCA (uno per ciascun canale):
Punta: Positiva
Manicotto: Negativo
Impedenza di ingresso: 10Ω
Interruttore isolato/messo a terra
Questa funzione è inclusa per gestire problemi di messa a terra del segnale
riscontrati spesso negli impianti home theater quando sono interconnessi diversi
componenti di svariati produttori. L’interruttore della modalità d’ingresso
“Grounded / Isolated” sul pannello posteriore dei collegamenti altera soltanto gli
“ingressi di linea” ed è progettato per agevolare un collegamento silenzioso e privo
di ronzio al proprio impianto audio o home theater. Questo interruttore non ha
alcun effetto sui segnali collegati agli ingressi “High-Level Input”.
L’ E-Sub è spedito con questo interruttore nella posizione “Isolated”. Se, con
tutti i componenti dell’impianto collegati e accesi (ma senza alcuna sorgente
in riproduzione), si sente un ronzio continuo a basse frequenze dall’E-Sub, far
scattare questo interruttore nella posizione “Grounded” e valutare la differenza
di livello di rumorosità. Servirsi della posizione dell’interruttore che offre meno
ronzio o rumorosità.
Ingressi del livello alto
Questa funzione è inclusa per praticità quando è necessario collegare l’E-
Sub a un ricevitore o amplificatore integrato che offre soltanto uscite di livello
altoparlante. Non è il metodo preferito quando è disponibile un segnale di livello
di linea.
Per utilizzare la funzione “High Level Input”, è sufficiente collegare le uscite
degli altoparlanti del ricevitore o amplificatore integrato al connettore “High
Level Input” dell’E-Sub in parallelo con gli altoparlanti principali. Gli altoparlanti
principali rimarranno full-range in quest’applicazione e il collegamento all’E-Sub
non influirà sul loro audio.
L’ingresso “High Level Input” consiste in un connettore d’ingresso e una spina
removibile con connettori femmina a filo integrato. Un cavo altoparlante standard,
di fino a 12AWG (3mm
2
) può essere utilizzato e collegato alla spina removibile
estraendo ciascuna vite, inserendo l’estremità nuda di ogni filo dell’altoparlante,
facendo attenzione a non cortocircuitare un filo con l’altro, e serrando la vite. I
collegamenti sono indicati di seguito:
Connettore “High Level Input” (da sinistra a destra):
1: Canale destro negativo
2: Canale destro positivo
3: Canale sinistro negativo
4: Canale sinistro positivo
Impedenza di ingresso: 4,3kΩ
Gli ingressi a sinistra e a destra sull’E-Sub
sono addizionati internamente in un unico
canale mono.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
