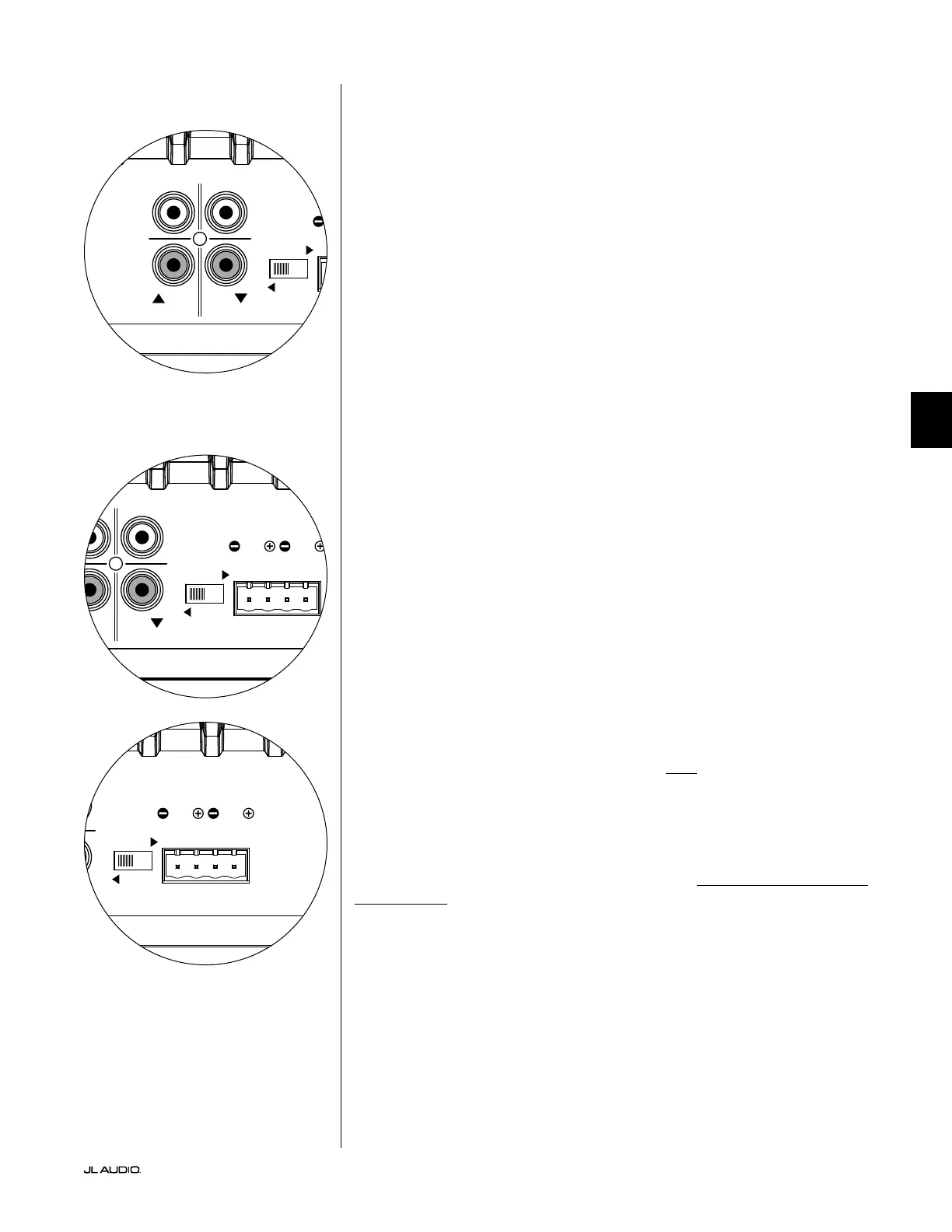

连接 E-Sub
线路输入
E-Sub 具有独立、左右、非平衡的 RCA 型输入接口。这些是家庭影院应用
场景中最常用的接口。
针对具备单声道超低音音响或“LFE”声道连接的系统，将只使用一个 RCA
型插孔（左或右）。该方法适用于大多数现代多声道接收器和前置功放/处理
器。
为没有专用单声道超低音音响连接的系统提供了单独的左右 RCA 型输
入插孔。这通常适用于双声道音频设备。在双声道应用场景中，您必须为单个
E-Sub 提供单独的左输入和右输入，以便从其线路输出获得高通滤波的立体
声输出。E-Sub 会自动将左右输入相加，以馈送其内置超低音音响功放。
RCA 型接口（每个声道一个）：
热端：正
接地端：负
输入阻抗：10 kΩ
“接地/隔离”开关
此功能是为了应对不同制造商的多个组件相互连接时，家庭影院系统中经
常遇到的信号接地问题。后部连接面板上的“接地/隔离”输入模式开关仅改
变“线路输入”，旨在支持与音频或家庭影院系统的安静、无杂声连接。此开关
对连接到“高音输入”的信号没有影响。
E-Sub 出厂时会将此开关置于“隔离”位置。 连接并开启所有系统组件（但
没有播放任何源材料）的情况下，如果听到 E-Sub 持续传出低频杂声，请将此
开关转到“接地”位置，并评估噪声音量的差异。 使用发出杂声或噪音最小的
任何开关位置。
高音输出
纳入此功能是为了便于需要将 E-Sub 连接到仅提供扬声器音量输出的接
收器或集成功放时。当线路音量信号可用时，这不是首选方法。
要使用“高音输入”输入功能，只需将接收器或集成功放的扬声器输出连接
到 E-Sub 的“高音输入”插头，并与主扬声器并行。主扬声器将在此应用场景
下保持全音域，其声音不会因连接到 E-Sub 而受到影响。
“高音输入”包括一个输入接口和带抓线插座的可拆卸插头。标准扬声器
电缆，最高可达 12 AWG（3 平方毫米），可用于并连接到可拆卸插头，方法是通
过倒出每个无头螺丝，插入每个扬声器导线的裸端，注意不要将任何导线短接
到另一根导线，并拧紧无头螺丝。连接如下：
“高音输入”接口（从左至右）：
1：右声道负
2：右声道正
3：左声道负
4：左声道正
输入阻抗：4.3 kΩ
E-Sub 上的左输入和右输入在内部加总
为单声道。
