JL Audio e112 User Manual

Page 17 | FR
|
E-Sub
FR
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components

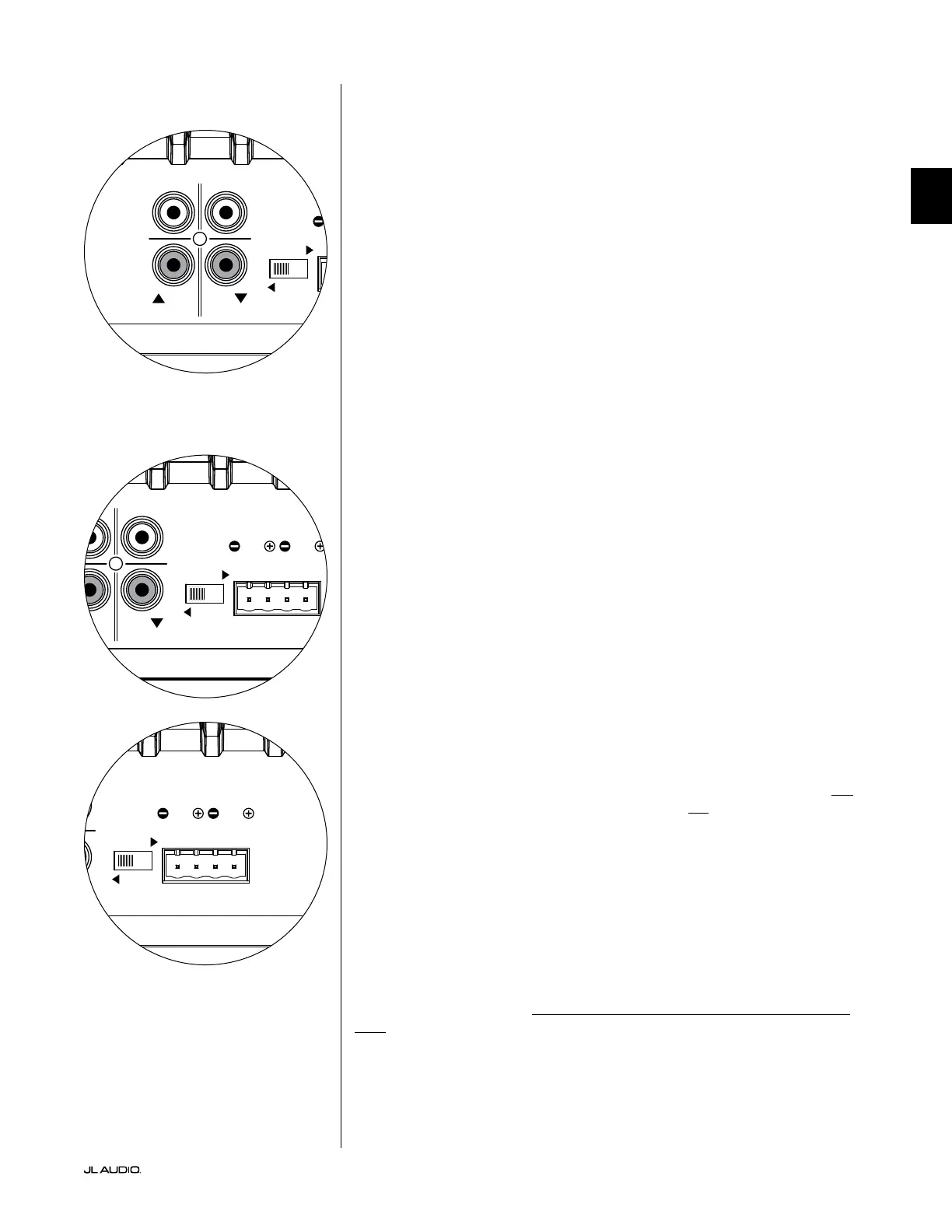

BRANCHEMENT DE VOTRE/ VOS APPAREIL(S) E-SUB
Entrées ligne
L’ E-Sub dispose de connecteurs d’entrée RCA individuels, gauche et droite,
asymétriques. Ce sont les connecteurs les plus communément utilisés sur les
applications audio domestiques.
Les systèmes dotés d’un subwoofer mono ou d’une connexion au canal «LFE»
n’utilisent qu’une seule prise jack RCA (gauche ou droite). Cette méthode s’applique
à la plupart des récepteurs multicanaux et préamplificateurs/ processeurs modernes.
Des prises jack d’entrée RCA gauche et droite sont fournies séparément pour
les systèmes dépourvus de connexion dédiée au subwoofer mono. Ceci s’applique
généralement aux équipements audio à deux canaux. Dans une application à deux
canaux, vous devez relier des entrées gauche et droite distinctes à un seul E-Sub afin
d’obtenir un filtre passe-haut sur les sorties stéréo à partir de ses sorties ligne. L’E-
Sub additionnera automatiquement les entrées gauche et droite pour alimenter son
amplificateur de subwoofer interne.
Connecteurs RCA (un pour chaque canal):
Pointe: positif
Manchon: négatif
Impédance d’entrée: 10kΩ
Interrupteur de mise à la terre/ d’isolement
Cette fonction permet de résoudre les problèmes de mise à la terre du signal des
installations home cinéma lorsque plusieurs composants provenant de différents
fabricants sont interconnectés. L’interrupteur du mode d’entrée «Grounded/
Isolated» sur le panneau de connexion arrière n’altère que les «Line Inputs» et
est destiné à faciliter une connexion silencieuse, sans bourdonnements à votre
installation audio ou home cinéma. Cet interrupteur ne produit aucun effet sur les
signaux connectés aux «High-Level Inputs».
À la livraison de l’E-Sub, l’interrupteur est positionné sur «Isolated». Lorsque
tous les composants du système ont été connectés et activés (mais sans matériel
source en cours de lecture), si vous entendez un bourdonnement continu en basse
fréquence dans votre E-Sub, placez l’interrupteur en position «Grounded» et
évaluez le niveau de bruit. Testez l’une ou l’autre position de l’interrupteur afin de
réduire les bourdonnements ou les bruits.
Entrées de niveau élevé
Cette fonction est incluse pour des raisons pratiques afin de faciliter le
raccordement de l’E-Sub à un récepteur ou un amplificateur intégré qui n’offre que
des sorties de niveau haut-parleur. Cette méthode n’est pas privilégiée lorsqu’un
signal de niveau ligne est disponible.
Pour utiliser la fonction «High Level Inputs», connectez tout simplement les
sorties haut-parleur de votre récepteur ou amplificateur intégré à la prise «High
Level Inputs» de l’E-Sub, parallèlement aux enceintes principales. Dans cette
application, les enceintes principales resteront en «full range» et leur son ne sera
pas affecté par la connexion à l’E-Sub.
Les «High Level Inputs» (Entrées de niveau élevé) se composent d’un
connecteur d’entrée et d’une prise démontable avec des blocs de fils captifs. Un câble
d’enceinte standard jusqu’à 12AWG (3mm
2
) peut être utilisé et connecté à la prise
démontable en retirant chaque vis de pression, en introduisant l’extrémité dénudée
de chaque fil d’enceinte et en prenant soin de ne pas court-circuiter un fil avec un
autre, puis en resserrant la vis de pression. Les connexions sont les suivantes:
Connecteur «High Level Inputs» (de gauche à droite):
1: canal de droite négatif
2: canal de droite positif
3: canal de gauche négatif
4: canal de gauche positif
Impédance d’entrée: 4,3kΩ
Les entrées gauche et droite de l’E-Sub sont
automatiquement additionnées pour donner
un seul canal mono.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
