© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 10
ET
Jungheinrich WMT 210 / 215
kasutusjuhend
1. Otstarbekohane kasutamine
Jungheinrichi sõidukiterminal WMT on arendatud
spetsiaalselt välja tõstukite rakendamiseks logistika- ja
tööstuskeskkondades.
Terminali tohib kasutada ja hoida järgmistel tingimustel:
Töötemperatuur -30°C kuni +50°C
Hoiustamistemperatuur -40°C kuni +80°C
Õhuniiskus peab töörežiimil ja hoidmisruumis jääma
vahemikku 10% kuni 95% ilma kondensaadita.
Terminal on kaitstud tolmu ja veejoa vastu vastavalt
kaitseklassile IP65.
Plahvatusohtlikus piirkonnas on rakendamine keelatud.
2. Tüübisilt
Muuhulgas sisaldab terminali tagaküljel olev tüübisilt järgmist
teavet:
Konfiguratsiooni tunnus (joonis I, nr 1)
Seerianumber (joonis I, nr 2)
WLAN MAC-aadress (joonis I, nr 3)
3. Kinnitusraua paigaldus
Terminali kallal tohib paigaldustöödega tegeleda üksnes
kaitstud ja katkestatud elektripinge korras ning üksnes
elektrotehnilise väljaõppega elektrialaisik.
Paigaldada terminal kinnitusrauga (joonis II, nr 6) kaasa
antud kruvide abil, liikudes seestpoolt väljapoole:
Nord-Lock seib -> Kinnitus -> Nord-Lock seib->
Kuuskantauguga kruvi (suurus 6 mm) -> Kattekork
3.1. VESA-kinnituse paigaldus
Alternatiivselt saab terminali paigaldada VESA 75 augumustri
(joon. II, nr 4) abil, kasutades sobivat hoidikut, nt RAM-Mount.
Keere: M6, pingutusmoment 8 Nm (soovituslik)
Max sissekruvimise sügavus keermepuksis: 6 mm
Elektristaatiliste ehitusosade juures tuleb käsitsemisel
rakendada alati olulisi ohutusmeetmeid. (DIN EN61340-5-1 /
DIN EN 61340-5-2).
Paigaldusasendi valimisel tuleb arvestada võimalikke juhi
vaatevälja piiranguid ja turvalist sõidurežiimi.
4. Paigaldamine
4.1. Hooldusšahti katte avamine
Demonteerida hooldusšahti katte kruvid (joon. II, nr 5) Torx-
kruvikeerajaga Tx20. Tõsta hooldusšahti kate vasakul üles ja
eemaldada terminali küljest.
4.2. Kaabli ühendus
Ühendada kõik vajalikud hooldusšahtis olevad
kaabelühendused. Kasutage kaitserõngaid (joon. III, nr 9), et
tagada kaitseklass IP65. Sisestage kaitserõngad kaabli
sissepääsu külgmise pilu kaudu.
4.3. Pingeallika ühendus

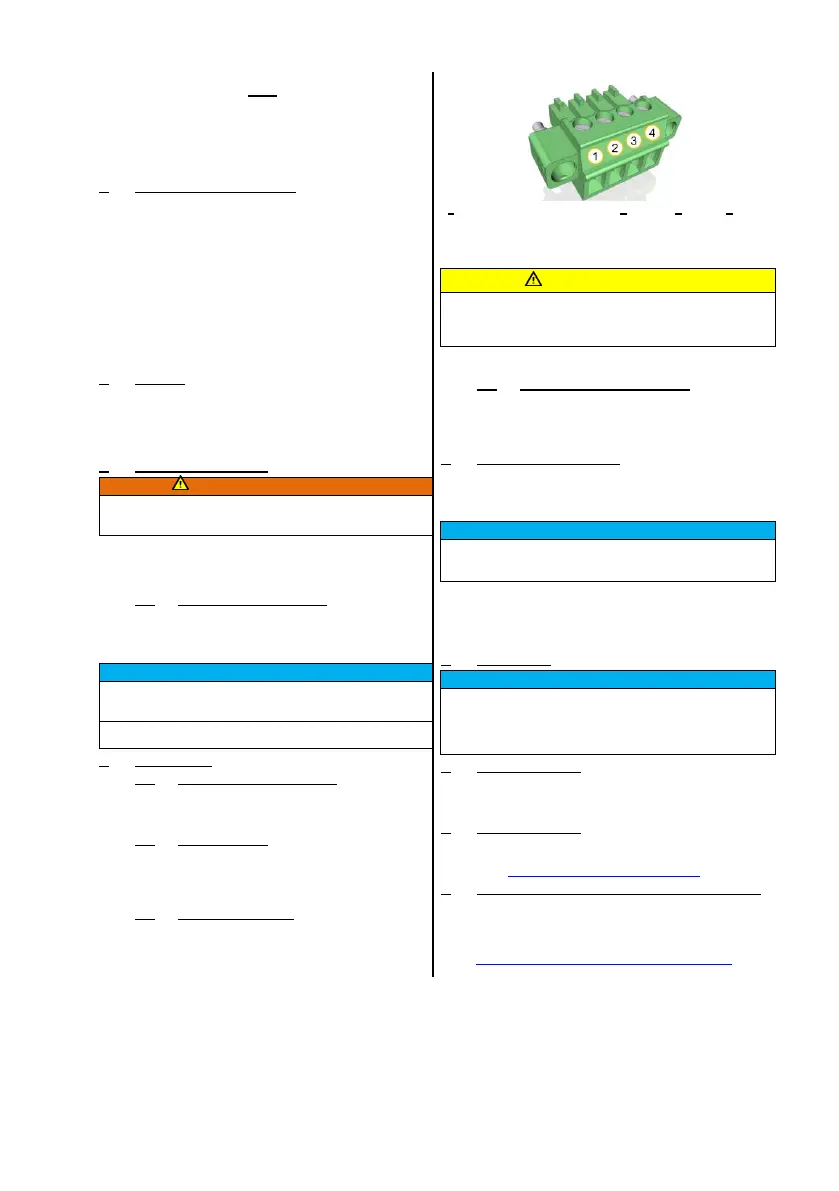

Terminali varustatakse 4-viigulise pistikuga (Phoenix Contact
MC 1,5/ 4-STF-3,81) vastavalt mudelile 12 V kuni 48 V DC-
ga (joon. III, nr 7).
1: Kaudpuutekaitsega maandus 2: 0 V DC 3: Süüde 4: +12
kuni 48 V DC
Sõiduki raam maandatakse 2x1,5mm² lamepistikkontakti
kaudu (joon. III, nr 8).
Tingimata tuleb paigaldada maanduskonduktor.
Ilma maanduskonduktorita esineb terminali ülepingeoht.
Pingega varustamise ühendus tuleb varustada kaitsmega:
7 A 12 V DC korral; 4 A 24 V DC korral; 2 A 48 V DC korral.
Vabastuskontaktile pinge rakendamine põhjustab sõiduki
terminali automaatse sisselülitamise.
4.4. Hooldusšahti katte sulgemine
Pärast tööde läbiviimist tuleb eelnevalt eemaldatud
hooldusšahti kate kinnitada terminalile kruvidega tagasi.
Jälgida paigaldamisel kaitserõngaste korrektset asetust
(joon. III, nr 9).
5. Terminali sisselülitamine
Kui terminal on voolupingega ühendatud ja hooldusšaht on
taas suletud, saab terminali kasutusele võtta.
Selleks vajutada u 1 sek esipaneelil olevat nuppu Power On
(joon. IV, nr 10).
Kondensaadi vältimiseks tohi terminali sisse lülitada pärast
toatemperatuurile vastavalt aklimatiseerumist.
Kui terminalil ilmnevad kahjustused, mis on põhjustatud
näiteks valede töö-/hoidmistingimuste või
mitteprofessionaalse käsitsemise poolt, tuleb see viivitamata
kasutusest kõrvaldada ja seda tuleb tahtmatu kasutuselevõtu
eest kaitsta.
6. Puhastamine
Puuteekraani puhastamiseks kasutage TFT-ekraanide jaoks
sobiva puhastusvahendiga kergelt niisutatud puhast lappi.
Märgpuhastuseks kasutage müügilolevat madala
alkoholisisaldusega klaasipuhastusvahendit.
7. Terminali avamine
Terminali avamine (v.a hooldusšaht) muu kui Jungheinrichi
poolt volitatud erialapersonali poolt on keelatud ja selle
eiramisel kaotab garantii kehtivuse.
8. Tugi ja käsiraamat
Lisateabe terminali konfigureerimise ja kasutamise kohta
leiate aadressilt:
https://support-rdt.jungheinrich.com/
9. LIHTSUSTATUD EL VASTAVUSDEKLARATSIOON
Siinkohal kinnitab Jungheinrich Aktiengesellschaft, et ülalpool
kirjeldatud raadioseadme tüüp vastab direktiivile 2014/53/EL.
EL vastavusdirektiivi tervikteksti leiate järgmiselt
veebiaadressilt:
www.jungheinrich.com/declaration-of-conformity
