© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 14
HR
Jungheinrich WMT 210 / 215
Upute za uporabu
1. Pravilna uporaba
Terminali vozila Jungheinrich WMT razvijeni su posebno za
primjenu na viličarima u logističkom i industrijskom
okruženju.
Terminal se smije puštati u pogon i skladištiti pod sljedećim
uvjetima:
Temperatura pri radu -30 °C do +50 °C
Temperatura pri skladištenju -40 °C do +80 °C
Vlažnost zraka u pri pogonu i skladištenju 10 % do 95 % bez
kondenzata.
Terminal je zaštićen od prašine i prskanja vode u skladu sa
stupnjem zaštite IP65.
Zabranjena je primjena u područjima u kojima postoji
opasnost od eksplozije.
2. Označna pločica
Označna pločica sa stražnje strane terminala sadrži između
ostaloga sljedeće informacije:
Oznaka konfiguracije (slika I, pozicija 1)
Serijski broj (slika I, pozicija 2)
WLAN MAC adresa (slika I, pozicija 3)
3. Montaža pridržnog stremena
Montažne radove na terminalu smiju provoditi samo
elektrotehnički obrazovani stručnjaci s u beznaponskom i
osiguranom stanju.
Pridržni stremen (slika II, pozicija 6) na terminalu montirajte
isporučenim vijcima od unutra prema van prema sljedećem
rasporedu:
Podložna pločica Nord-Lock -> držač -> podložna pločica
Nord-Lock-> imbus vijak (SW 6 mm) -> pokrovna kapica
3.1. Montaža držača VESA
Alternativno se terminal može montirati uz pomoć sheme
montažnih rupa VESA 75 (sl. II, pozicija 4) s prikladnim
držačem, npr. RAM-Mount.
Navoj: M6, zakretni moment: 8 Nm (preporučeno)
Maks. dubina uvrtanja u tuljak s navojem: 6 mm
Pri rukovanju elektrostatički ugroženih sastavnih dijelova
pridržavajte se primjenjivih sigurnosnih mjera. (DIN
EN61340-5-1 / DIN EN 61340-5-2).
Pri odabiru položaja za montažu u obzir treba uzeti moguća
ograničenja vidnog polja vozača te siguran način vožnje.
4. Instalacija
4.1. Otvaranje poklopca servisnog okna
Odvrnite vijke poklopca servisnog okna (sl. II, pozicija 5)
pomoću odvijača Torx Tx20. Podignite poklopac servisnog
okna na lijevo i skinite ga s terminala.
4.2. Priključivanje kablova
Priključite sve potrebne kablove unutar servisnog okna.
Koristite provodne tuljke (sl. III, pozicija 9) kako biste
zajamčili stupanj zaštite IP65. Provodni tuljci imaju bočni
prorez za uvlačenje kabela.
4.3. Priključak izvora napona

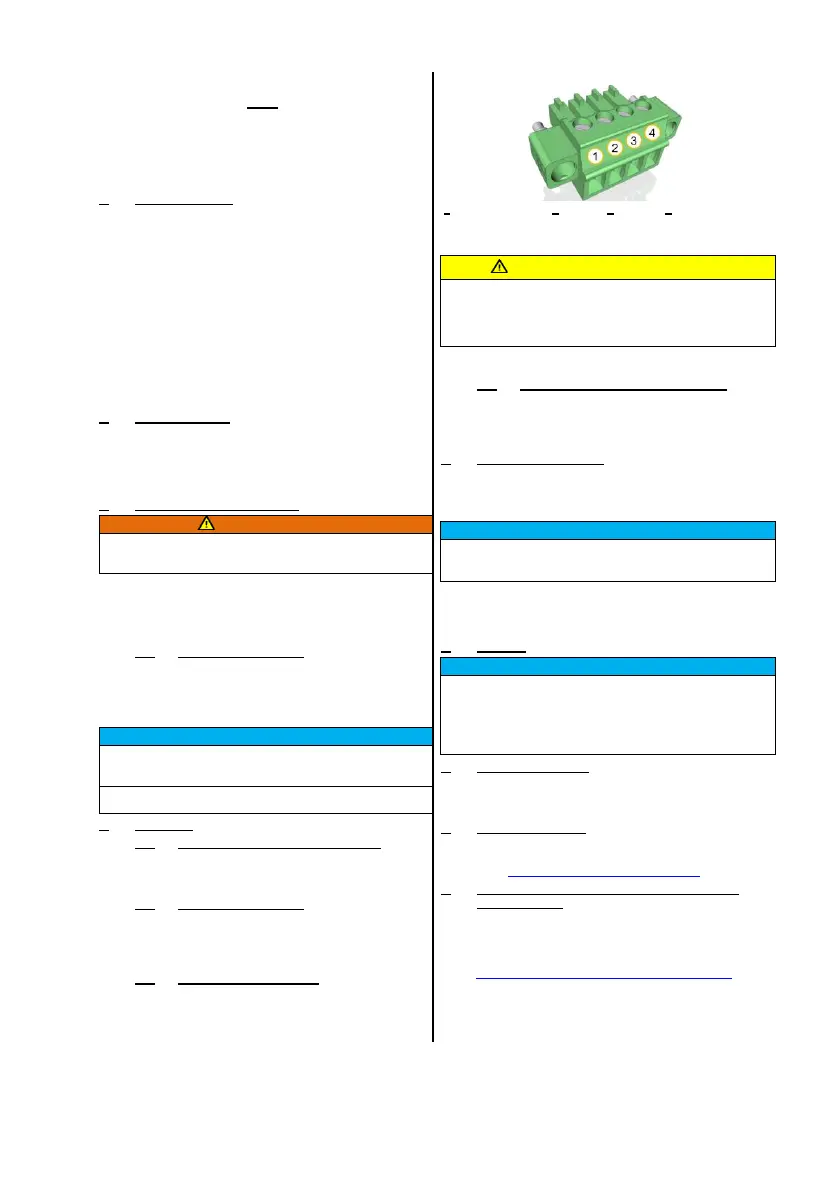

Terminal se napaja putem 4-polnog utikača (Phoenix Contact
MC 1,5/ 4-STF-3,81) ovisno o izvedbi s 12 V do 48 V DC (sl.
III, pozicija 7).
1: radno uzemljenje 2: 0 V DC 3: paljenje 4: +12 do 48 V DC
Uzemljenje prema okviru vozila vrši se putem ravnih
kontakata 2x1,5mm² (sl. III, pozicija 8).
Zaštitni vod mora se postaviti u svakom slučaju.
Bez zaštitnog voda postoji opasnost od prenapona na
terminalu.
Napajanje treba opremiti osiguračem:
7 A pri 12 V DC; 4 A pri 24 V DC; 2 A pri 48 V DC.
Stavljanje kontakta aktivacije pod napon vodi do
automatskog uključenja terminala vozila.
4.4. Zatvaranje poklopca servisnog okna
Po završetku radova prethodno uklonjeni poklopac servisnog
okna uz pomoć vijaka ponovno montirajte na terminal.
Prilikom montaže obratite pozornost na pravilno
pozicioniranje provodnih tuljaka (sl. III, pozicija 9).
5. Uključivanje terminala
Nakon što je terminal spojen s izvorom napajanja i servisno
okno ponovno zatvoreno, terminal se može staviti u pogon.
U tu svrhu pritisnite tipku Power-On s prednje strane na oko
1 sekundu (sl. IV, pozicija 10).
Kako bi se izbjeglo stvaranje kondenzata terminal se smije
uključiti nakon što se prilagodio temperaturi prostorije.
Ako su na terminalu vidljiva oštećenja, uzrokovana primjerice
pogrešnim uvjetima rada /skladištenja ili nestručnim
rukovanjem, on se mora bez odlaganja staviti van pogona te
zaštititi od nenamjernog puštanja u pogon.
6. Čišćenje
Za čišćenje dodirnog zaslona upotrijebite čistu krpu lagano
navlaženu prikladnim sredstvom za čišćenje dodirnog zaslona
TFT.
Za mokro čišćenje upotrijebite uobičajeno sredstvo za čišćenje
stakla s niskim sadržajem alkohola.
7. Otvaranje terminala
Stručno osoblje koje nema ovlaštenje tvrtke Jungheinrich ne
smije otvarati terminal (osim servisnog okna) jer bi to bio
razlog ukidanja jamstva.
8. Podrška i priručnik
Dodatne informacije za konfiguriranje i upravljanje
terminalom na:
https://support-rdt.jungheinrich.com/
9. POJEDNOSTAVLJENA VERZIJA EU IZJAVE O
SUKLADNOSTI
Ovim putem tvrtka Jungheinrich AG izjavljuje da gore
navedeni tip radijskog uređaja ispunjava zahtjeve Direktive
2014/53/EU. Potpuni tekst EU-Izjave o sukladnosti dostupan
je na sljedećoj internetskoj stranici:
www.jungheinrich.com/declaration-of-conformity
