© Jungheinrich AG, Friedrich-Ebert-Damm 129, 22047 Hamburg v1.0 19
MT
Jungheinrich WMT 210 / 215
Struzzjonijiet għat-tħaddim
1. Użu maħsub
It-terminals WMT tal-vetturi Jungheinrich ġew żviluppati
apposta għall-użu fuq trakkijiet industrijali fl-ambjenti loġistiċi
u industrijali.
It-terminal jista’ jitħaddem u jinħażen taħt il-kundizzjonijiet li
ġejjin:
Temperatura waqt it-tħaddim -30°C sa +50°C
Temperatura waqt il-ħażna -40°C sa +80°C
Umdità tal-arja waqt it-tħaddim u l-ħażna 10 % sa 95 %
mingħajr kondensazzjoni.
It-terminal huwa protett kontra t-trab u l-ġettijiet tal-ilma skont
il-klassi ta' protezzjoni IP65.
L-użu f'atmosferi potenzjalment splussivi huwa pprojbit.
2. Tikketta tat-tip
It-tikketta tat-tip fuq in-naħa ta' wara tat-terminal fiha, fost
oħrajn, informazzjoni dwar:
It-tikketta tal-konfigurazzjoni (Figura I, punt 1)
In-numru tas-serje (Figura I, punt 2)
Indirizz WLAN MAC (Figura I, punt 3)
3. L-installazzjoni tal-brekit tal-immuntar
Ix-xogħol ta' installazzjoni fuq it-terminal għandu jsir biss
minn speċjalisti mħarrġa fuq l-elettriku meta dan ikun fi stat
sigur u mingħajr vultaġġ.
Installa l-brekit tal-immuntar (Figura II, punt 6) fuq it-terminal
billi tuża l-viti fornuti fis-sekwenza li ġejja minn ġewwa għal
barra:
Nord-Lock woxer -> Brekit -> Nord-Lock woxer-> Vit b’ras sokit
eżagonali (SW 6 mm) -> Kaver protettiv
3.1. L-installazzjoni ta' brekit VESA
Alternattivament, it-terminal jista' jiġi installat bi brekit xierqa
bl-użu ta' mudell tat-toqba VESA 75 (Fig. II, punt 4). Eż.
Installazzjoni RAM.
Kamini tal-vit: M6, torque: 8 Nm (rakkomandat)
Fond massimu tal-kamin fl-iskorfini tal-inserzjoni: 6 mm
Il-miżuri tas-sigurtà rilevanti jridu dejjem jiġu osservati meta
jintmissu komponenti sensittivi għall-elettrostatika. (DIN
EN61340-5-1 / DIN EN 61340-5-2).
Meta tagħżel il-pożizzjoni tal-installazzjoni, iridu jitqiesu l-
limitazzjonijiet possibbli tal-kamp viżiv tas-sewwieq u s-
sewqan sikur.
4. Installazzjoni
4.1. Iftaħ il-kaver tax-xaft għall-manutenzjoni
Neħħi l-viti tal-kaver tax-xaft għall-manutenzjoni (Fig. II, punt
5) billi tuża t-tornavit Torx Tx20. Għolli l-kaver tax-xaft għall-
manutenzjoni lejn ix-xellug u neħħih mit-terminal.
4.2. Kif tqabbad il-kejbils
Qabbad il-kejbils kollha meħtieġa ġewwa x-xaft tal-
manutenzjoni. Uża l-anelli (Fig. III, punt 9) biex tiżgura l-
klassi tal-protezzjoni IP65. L-anelli għandhom slot fuq il-ġenb
biex jiddaħħlu l-kejbils.
4.3. Kif tqabbad is-sors tal-vultaġġ

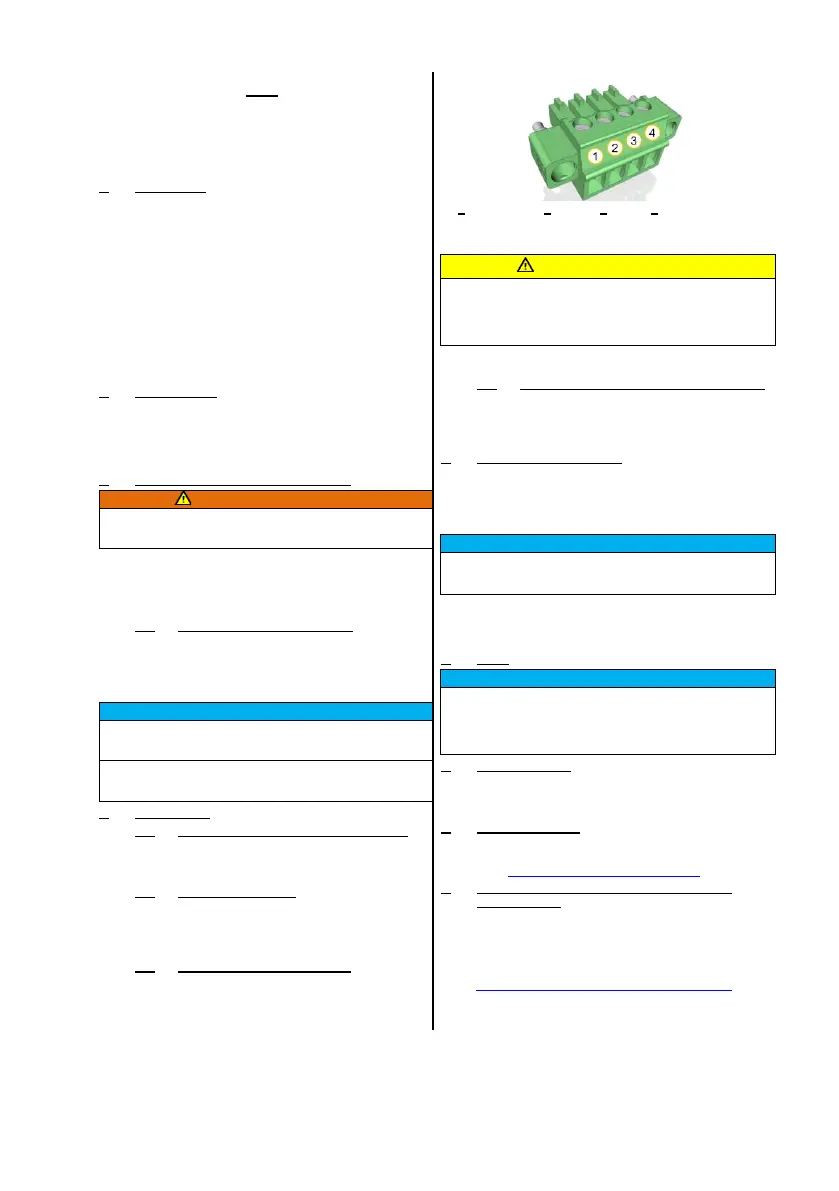

Skont il-verżjoni, it-terminal huwa fornut bi 12 V sa 48 V DC
permezz ta' plakka b'4 pinnijiet (Phoenix Contact MC 1.5/ 4-
STF-3.81), (Fig. III, punt 7).
1: Ert funzjonali 2: 0 V DC 3: Ignixin 4: +12 sa 48 V DC
L-ertjar għall-qafas tal-vettura jsir permezz ta' plakek tal-
kuntatt ċatti 2x1.5mm² (Fig. III, punt 8).
Il-konduttur protettiv irid jitwaħħal fi kwalunkwe każ.
Mingħajr konduttur protettiv, hemm riskju ta' vultaġġ żejjed fit-
terminal.
Il-provvista tal-elettriku trid tkun ipprovduta bi fjuż:
7 A f'12 V DC; 4 A f'24 V DC; 2 A f'48 V DC.
L-applikazzjoni tal-vultaġġ għar-rilaxx tal-kuntatt twassal lit-
terminal tal-vettura biex jinxtegħel awtomatikament.
4.4. Agħlaq il-kaver tax-xaft għall-manutenzjoni
Wara li tlesti x-xogħol, erġa' waħħal il-kaver tax-xaft għall-
manutenzjoni li tneħħa qabel mat-terminal billi tuża l-viti.
Waqt l-installazzjoni, kun żgur li l-anelli huma ppożizzjonati
b'mod korrett (Fig. III, punt 9).
5. L-attivazzjoni tat-terminal
Wara li t-terminal ikun tqabbad mas-sors tal-vultaġġ u x-xaft
għall-manutenzjoni jkun ingħalaq mill-ġdid, it-terminal jista'
jitħaddem.
Biex tagħmel dan, agħfas il-buttuna Power-On fuq in-naħa ta'
quddiem għal madwar sekonda (Fig. IV, punt 10).
Biex tevita l-kondensazzjoni, tixgħelx it-terminal qabel ma jkun
aġġustat għat-temperatura tal-kamra.
Jekk it-terminal juri ħsara evidenti, eż. ikkawżata minn
kundizzjonijiet ta' tħaddim/ħażna ħżiena jew immaniġġjar
mhux xieraq, dan irid jintefa' immedjatament u jiġi protett
kontra startjar mhux intenzjonat.
6. Tindif
Uża biċċa drapp mingħajr trab, ftit imxarrba b'aġent tat-tindif
xieraq għal displejs TFT biex tnaddaf it-touchscreen.
Uża aġent għat-tindif tal-ħġieġ disponibbli b'mod kummerċjali
b'kontenut baxx ta' alkoħol biex tnaddaf bl-ilma.
7. Ftuħ tat-terminal
Il-ftuħ tat-terminal (għajr għax-xaft għall-manutenzjoni) minn
persunal speċjalizzat mhux awtorizzat minn Jungheinrich
huwa pprojbit u jwassal biex titħassar il-garanzija.
8. Appoġġ u manwal
Għal aktar informazzjoni dwar il-konfigurazzjoni u t-tħaddim
tat-terminal, ara:
https://support-rdt.jungheinrich.com/
9. DIKJARAZZJONI TAL-KONFORMITÀ TAL-UE
SIMPLIFIKATA
Jungheinrich Aktiengesellschaft b'dan jiddikjara li t-tip ta'
tagħmir tar-radju msemmi hawn fuq jikkonforma mad-
Direttiva 2014/53/UE. It-test sħiħ tad-Dikjarazzjoni tal-
Konformità tal-UE huwa disponibbli fl-indirizz tal-internet li
ġej:
www.jungheinrich.com/declaration-of-conformity
