AV32/28X25EU / AV32/28H20EU / AV28CH1EU / LCT1142-001A-U / Castellano
Configuración del televisor
Precaución
• Antes de realizar cualquier conexión, apague todos los equipos, incluido el televisor.

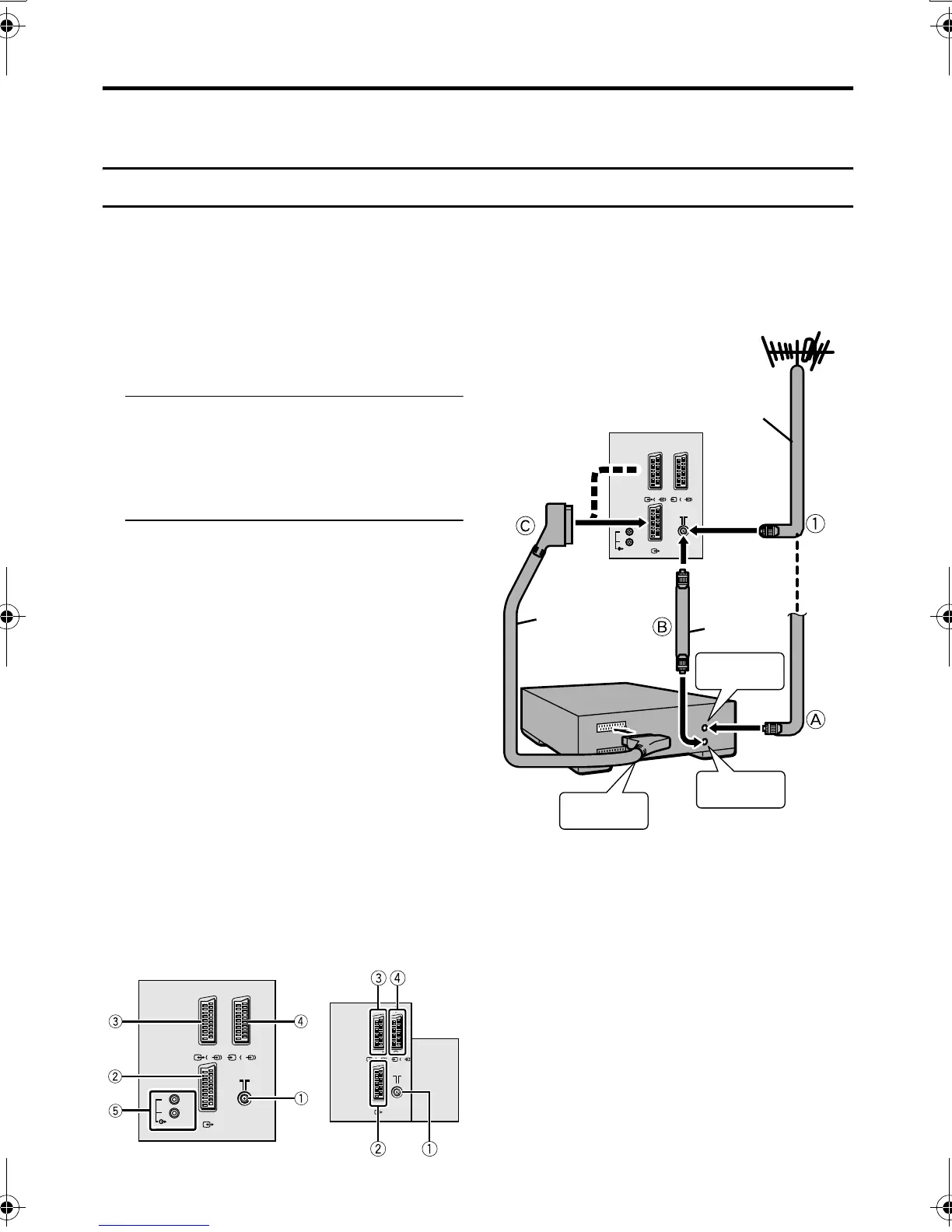

Cómo conectar la antena y el vídeo
• Los cables de conexión no van incluidos con el televisor.
• Si desea información más detallada, consulte los manuales suministrados con los dispositivos
que vaya a conectar.
Si va a conectar un vídeo, siga los
pasos A
AA
A
→
B
BB
B
→
C
CC
C.
Si no va a conectar un vídeo, siga
el paso 1
11
1.
Para poder utilizar T-V LINK, es necesario
conectar un vídeo compatible con T-V LINK
al terminal EXT-2 del televisor. Para más
información sobre las funciones de T-V
LINK, vea “FUNCIONES DE T-V LINK”
en la página 5.
• El televisor le permite ver un vídeo sin
efectuar el paso C. Si desea información
más detallada, consulte el manual de
instrucciones de su aparato de vídeo.
• Para saber cómo se conectan otras fuentes
externas, vea “Otros pasos previos” en la
página 36.
• Para saber cómo se conectan los altavoces
y el amplificador, vea “Conexión de los
altavoces/amplificador (excluido
AV28CH1EU)” en la página 37.
• Si conecta un descodificador a un vídeo
compatible con T-V LINK, coloque el
DECODER (EXT-2) en la posición ON.
Para más información, consulte el
apartado “Cómo configurar el DECODER
(EXT-2)” en la página 35. De lo contrario,
no podrá ver ningún canal codificado.
Panel posterior
1 Toma de la antena (2)
2 Terminal EXT-1 (2, 22, 36)
3 Terminal EXT-2 (2, 5, 22, 36)
4 Terminal EXT-3 (22, 36)
5 Terminal AUDIO OUT (excluido
AV28CH1EU) (37)
EXT-1
EXT-2
S
EXT-3
S
R
AUDIO OUT
L
Cable
coaxial de
75
ohmios
Euroconector
SCART de 21
pins
Parte trasera
del televisor
Cable
coaxial
de 75
ohmios
Terminal AV
IN/OUT
Salida de la
antena
Entrada de
la antena
Vídeo
Antena
EXT-2
EXT-1
EXT-3
S S
EXT-1
EXT-2
S
EXT-3
S
R
AUDIO OUT
L
<AV32X25EU/AV28X25EU/
AV32H20EU/AV28H20EU>
<AV28CH1EU>
AV32&28H20EU_Cas.fm Page 2 Wednesday, February 20, 2002 2:02 PM
