Preparazioni aggiuntive
Collegamento di dispositivi esterni

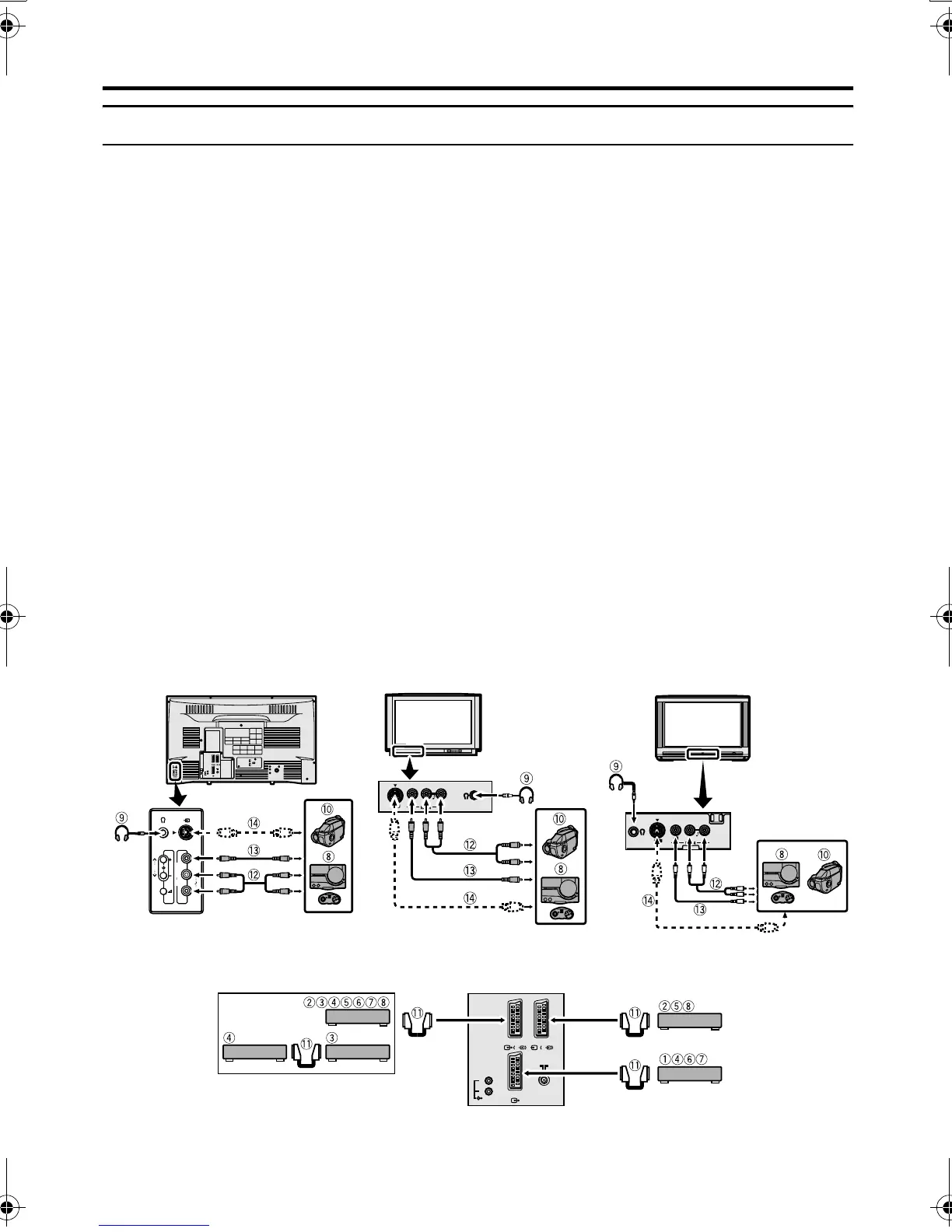

Collegare i dispositivi al televisore, facendo
attenzione ai seguenti schemi di
collegamento.
Prima di iniziare i collegamenti:
• Leggere i manuali forniti con i dispositivi.
A seconda dei dispositivi, il metodo di
collegamento potrebbe risultare diverso
da quanto riportato in figura. Inoltre, le
impostazioni del dispositivo potrebbero
cambiare a seconda del metodo di
collegamento, in modo da garantire un
funzionamento appropriato.
• Spegnere tutti i dispositivi, incluso il
televisore.
• In “Specifiche tecniche” a pagina 43 sono
descritti i dettagli dei terminali EXT. Se si
sta collegando un dispositivo non elencato
nel seguente diagramma di collegamento,
vedere la tabella per determinare il
terminale EXT più appropriato.
• Tenere presente che i cavi di
collegamento non sono inclusi.
1 Videoregistratore (segnale composito)
2 Videoregistratore (segnale composito/
segnale S-VIDEO)
3 Videoregistratore compatibile T-V LINK
(segnale composito/segnale S-VIDEO)
4 Decoder
5 Lettore DVD (segnale composito/
segnale S-VIDEO)
6 Lettore DVD (segnale composito/
segnale RGB)
7 Console videogiochi (segnale composito/
segnale RGB)
8 Console videogiochi (segnale composito/
segnale S-VIDEO)
9 Cuffie
0 Telecamera (segnale composito/segnale
S-VIDEO)
- Cavo SCART
= Cavo audio
~ Cavo video
! Cavo S-VIDEO
EXT-
1
EXT-
2
S
EXT-
3
S
R
AUDIO OUT
L
EXT-1
EXT-2
EXT-3
R
L
S
P
E
X
T
4
R
AUDIO OUT
L
R
L
S
P
E
X
T
4
Dietro il coperchio
Retro del televisore
<AV32H20EU/AV28H20EU>
<AV28CH1EU>
Dietro il coperchio
<AV32X25EU/AV28X25EU>
Retro del televisore
AV32&28H20EU_Ita.fm Page 36 Wednesday, February 20, 2002 2:06 PM
