Preparação adicional
Ligação de aparelhos externos

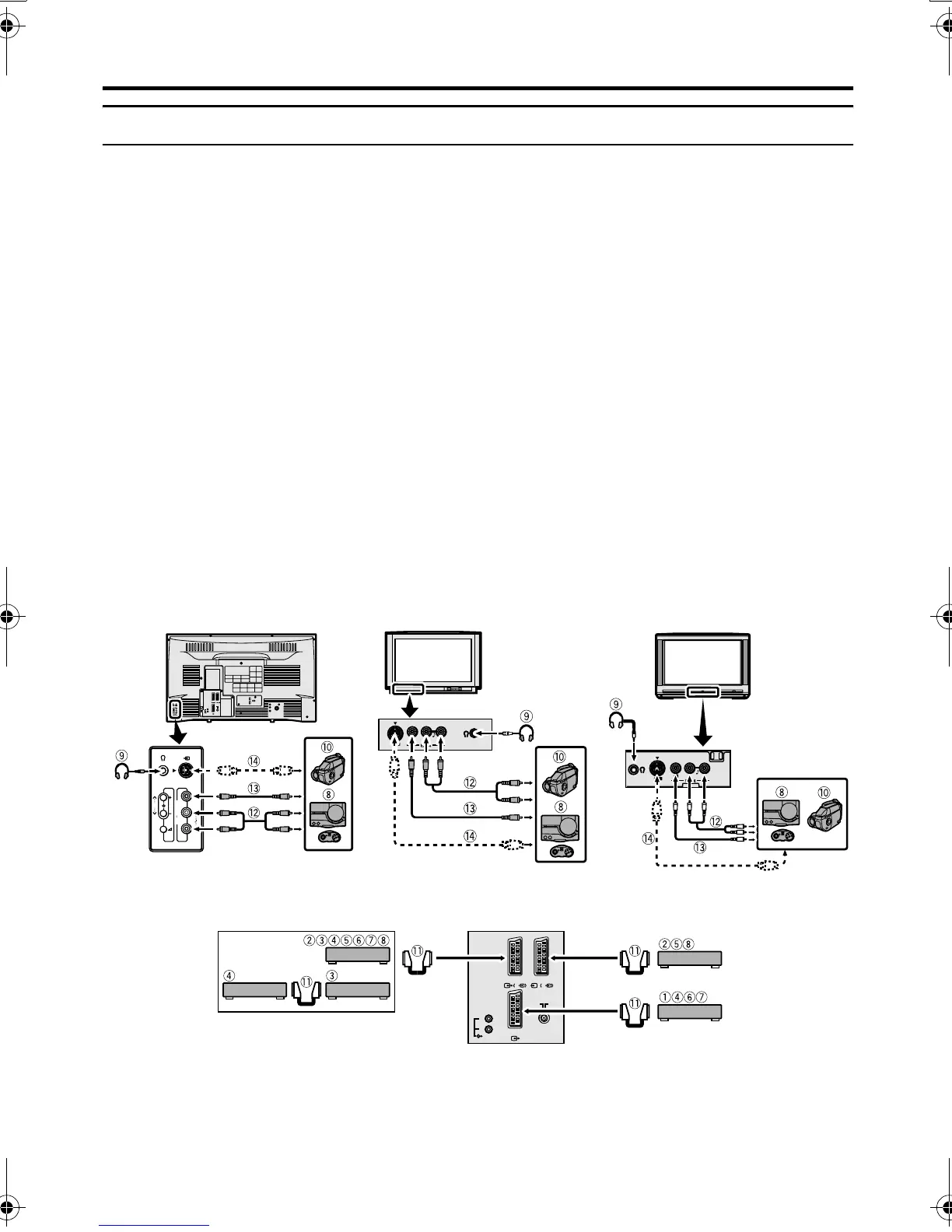

Ligue os dispositivos ao televisor, prestando
atenção aos seguintes diagramas de ligação.
Antes de ligar qualquer aparelho:
• Leia os manuais fornecidos com os
aparelhos. Dependendo dos aparelhos, o
método de ligação pode diferir da figura.
Além disso, as configurações do aparelho
podem ser alteradas dependendo do
método de ligação para assegurar um
funcionamento adequado.
• Desligue todos os aparelhos incluindo o
televisor.
• As “Especificações” na página 43 contêm
os pormenores dos terminais EXT. Se
estiver a ligar um aparelho que não
apareça no diagrama de ligação
apresentado a seguir, consulte a tabela
para seleccionar o melhor terminal EXT.
• Note que os cabos de ligação não são
fornecidos.
1 VCR (sinal composto)
2 VCR (sinal composto/sinal S-VIDEO)
3 VCR compatível com T-V LINK (sinal
composto/sinal S-VIDEO)
4 Descodificador
5 Leitor DVD (sinal composto/sinal S-
VIDEO)
6 Leitor DVD (sinal composto/sinal RGB)
7 Jogo de TV (sinal composto/sinal RGB)
8 Jogo de TV (sinal composto/sinal S-
VIDEO)
9 Auscultadores
0 Camcorder (sinal composto/sinal S-
VIDEO)
- Cabo SCART
= Cabo de audio
~ Cabo de vídeo
! Cabo S-VIDEO
EXT-
1
EXT-
2
S
EXT-
3
S
R
AUDIO OUT
L
EXT-1
EXT-2
EXT-3
R
L
S
P
E
X
T
4
R
AUDIO OUT
L
R
L
S
P
E
X
T
4
Parte traseira da cobertura
Parte traseira do televisor
<AV32H20EU/AV28H20EU>
<AV28CH1EU>
Parte traseira da cobertura
<AV32X25EU/AV28X25EU>
Parte traseira do televisor
