2
Bracket / Ménsula / Support *
Pocket / Compartimiento / Poche
Flat head screws—M5 × 8 mm (M5 × 3/8") /
Tornillos de cabeza plana—M5 × 8 mm (M5 × 3/8 pulgada) /
Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces) *

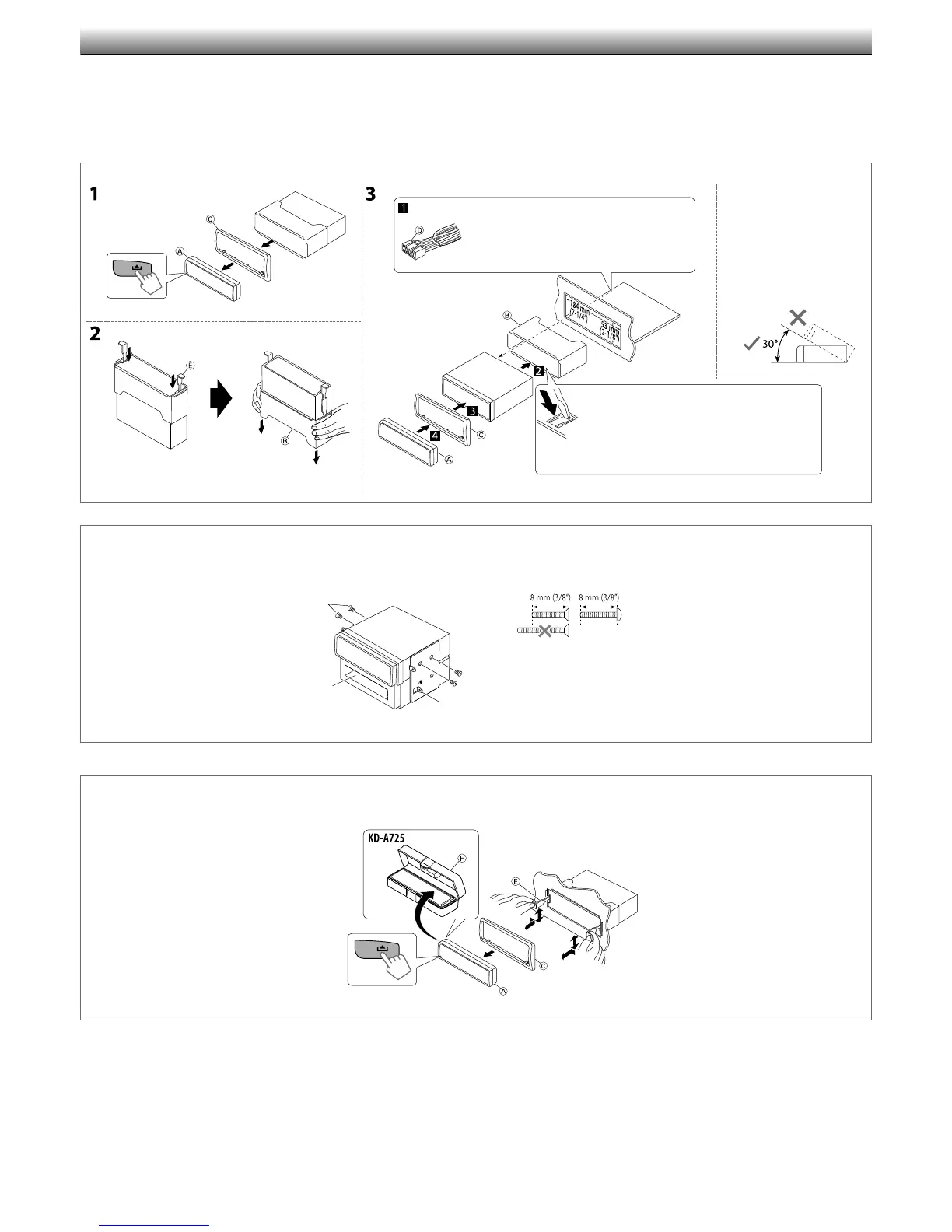

INSTALLATION / INSTALACION / INSTALLATION
When installing the unit without using the sleeve / Instalación de la unidad sin utilizar la cubierta / Lors de l’installation de l’appareil scans utiliser de
manchon
In-dash mounting / Montaje en el tablero / Montage encastré
Do the required electrical connections. /
Realice las conexiones eléctricas requeridas. /
Réalisez les connexions électriques.
Bend the appropriate tabs to hold the sleeve
firmly in place. / Doble las lengüetas apropiadas
para retener firmemente la manga en su lugar. /
Tordez les languettes appropriées pour maintenir le
manchon en place.
Install the unit at an angle of
less than 30˚. /
Instale la unidad a un ángulo
de menos de 30˚. /
Installez l’appareil avec un
angle de moins de 30˚.
Removing the unit / Extracción de la unidad / Retrait de l’appareil
*
Not supplied for this unit.
*
No suministrado con esta unidad.
*
Non fourni avec cet appareil.
Part list
A
Control panel (×1)
B
Sleeve (×1)
C
Trim plate (×1)
D
Power cord (×1)
E
Handles (×2)
F
KD-A725:
Hard case (×1)
Lista de componentes
A
Panel de control (×1)
B
Cubierta (×1)
C
Placa de guarnición (×1)
D
Cordón de alimentación (×1)
E
Manijas (×2)
F
KD-A725:
Estuche duro (×1)
Liste de pièces
A
Panneau de commande (×1)
B
Manchon (×1)
C
Plaque d’assemblage (×1)
D
Cordon d’alimentation (×1)
E
Poignées (×2)
F
KD-A725:
Etui de transport (×1)
Primero libere la sección trasera...
Ouvrez la section arrière en premier...Release the rear section first...
