1 Se os fios estiverem revestidos com
isolamento, descarne uma pequena parte do
revestimento na extremidade de cada fio
torcendo-a e puxando-a para fora.

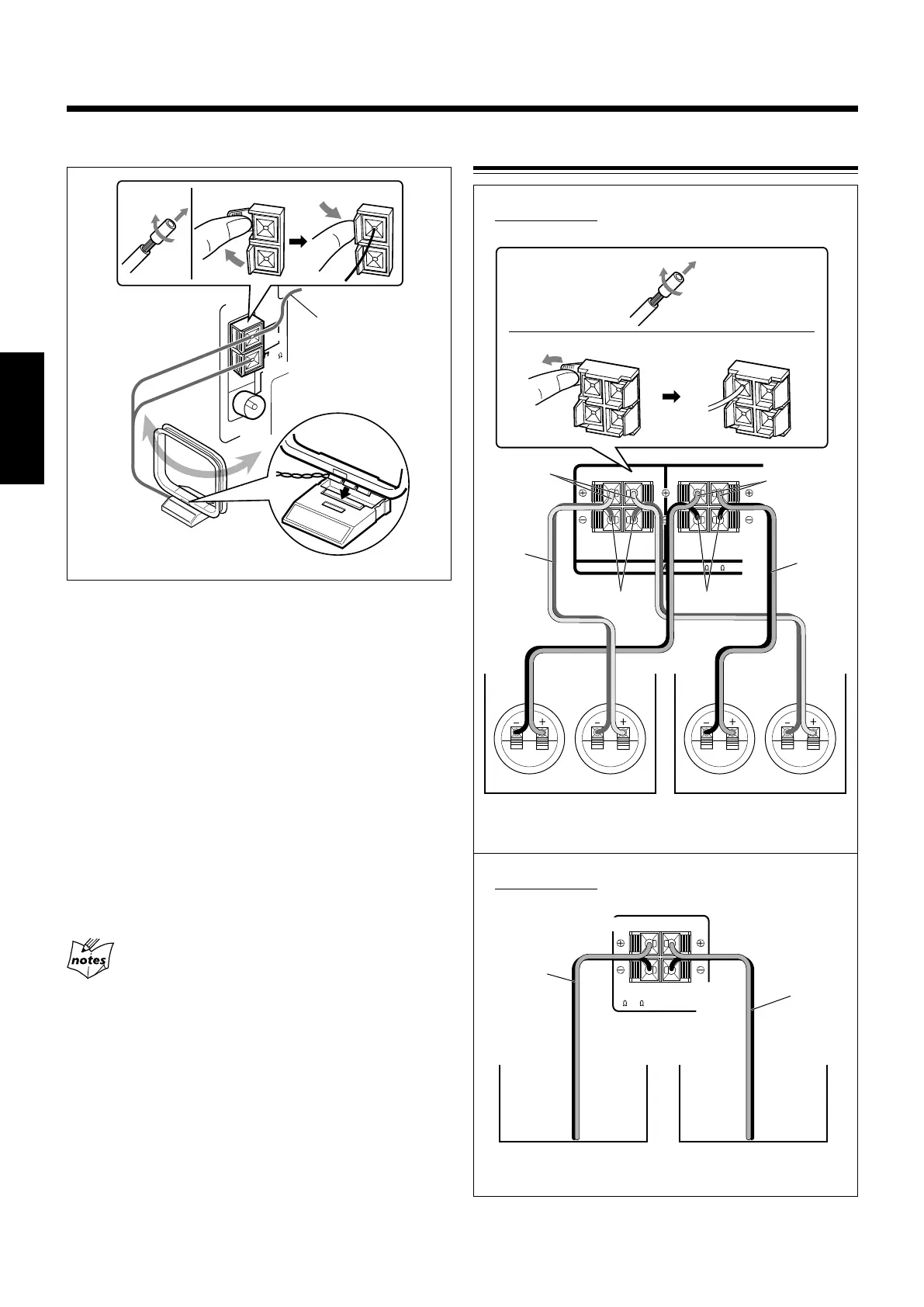

2 Conecte a antena de quadro AM aos
terminais AM LOOP conforme ilustrado.
3 Gire a antena de quadro AM até obter a
melhor recepção possível.
Para conectar um antena AM externa
Se a recepção não for boa, conecte um fio encapado de vinil
ao terminal AM EXT e estenda-o horizontalmente. A antena
de quadro AM deve continuar conectada.
Para uma melhor recepção de FM e AM
• Certifique-se de que os condutores de antena não toquem os
outros terminais e cabos de conexão.
• Mantenha as antenas afastadas das peças metálicas do aparelho,
cabos de conexão e cabo de alimentação AC.
Antena AM
Fio encapado de
vinil (não fornecido)
Antena de quadro
AM (fornecida)
Conectando os alto-falantes
Fios de
altifalante
Fios de
altifalante
Alto-falante direito Alto-falante esquerdo
FM 75
COAXIAL
AM EXT
AM LOOP
ANTENNA
12
3
RIGHT
SPEAKER
IMPEDANCE
6 - 16
LEFT
SPEAKERS
PARA UX-J60:
Alto-falante direito Alto-falante esquerdo
Fios de
altifalante
Fios de
altifalante
1
23
Preto
Vermelho
Azul
PARA UX-J50:
Cinzento
