Kenwood DMX906S User Manual

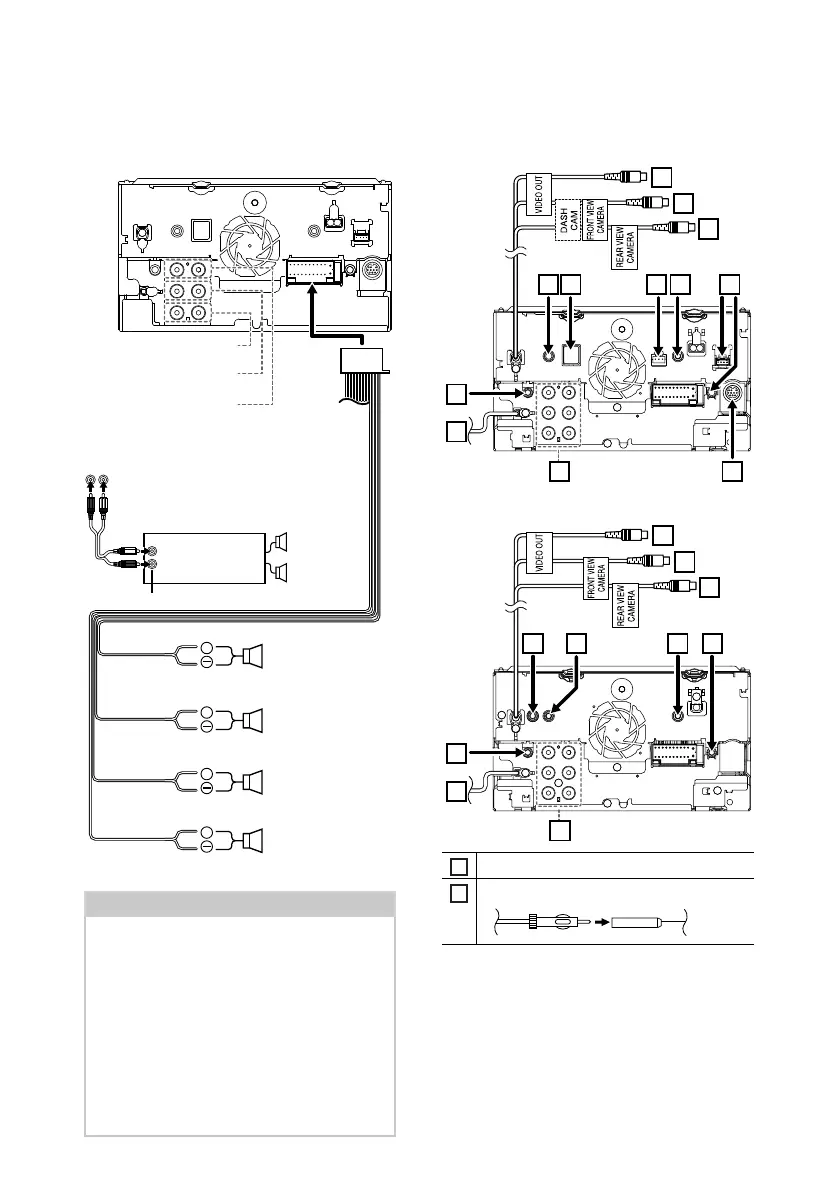

Connexion/Installation
66
+
+
+
+
Lors de la connexion à un amplificateur externe,
connectez son fil de terre au châssis de la voiture
afin d'éviter d'endommager l'unité.
Blanc/Noir
Gris/Noir
Vert/Noir
Violet/Noir
Impédance de haut-parleur : 4-8 Ω
Violet
Vert
Gris
Blanc
Vers l'enceinte gauche
des sons médiums
Préamplification du
caisson de basses
Vers l'enceinte droite
des sons médiums
Préamplification de
l'enceinte des médiums
Vers l'enceinte gauche
des aigus
Préamplification du haut-
parleur des aigus
Vers l'enceinte droite
des aigus
Amplificateur de
puissance
(accessoire en option)
Câble RCA
(Vendu séparément)
Entrée
Enceinte
Préamplification
REMARQUE
• Pour la configuration du système d'enceintes, voir
Configuration du système d'enceinte à 3 voies
(p.90) dans le mode d'emploi.
• Pour la configuration des enceintes et du
répartiteur, voir Configuration de l'enceinte/du
répartiteur (p.91) dans le mode d'emploi.
• Pour connecter les fils des enceintes aux bornes
autres que les bornes des enceintes ou les
bornes de préamplification, voir Connexion du
système et des composants externes (p.66)
et Connexion des câbles sur les contacts
électriques (p.64).
Ñ Configuration du système
d'enceinte à 3 voies
● DDX9906XR / DDX8906S / DDX819WBTL
/ DMX906S
Ñ Connexion du système et des
composants externes
● Sauf DDX819WBTL
12
13
14
578910
2
1
3 4
● DDX819WBTL
2
1
3
710
12
15
14
11 6
1
Sortie audio et AV (mini jack ø3,5)
2
Entrée de l'antenne FM/AM
B5K-0609-00_DDX_K.indb 66 2019/02/06 13:35
