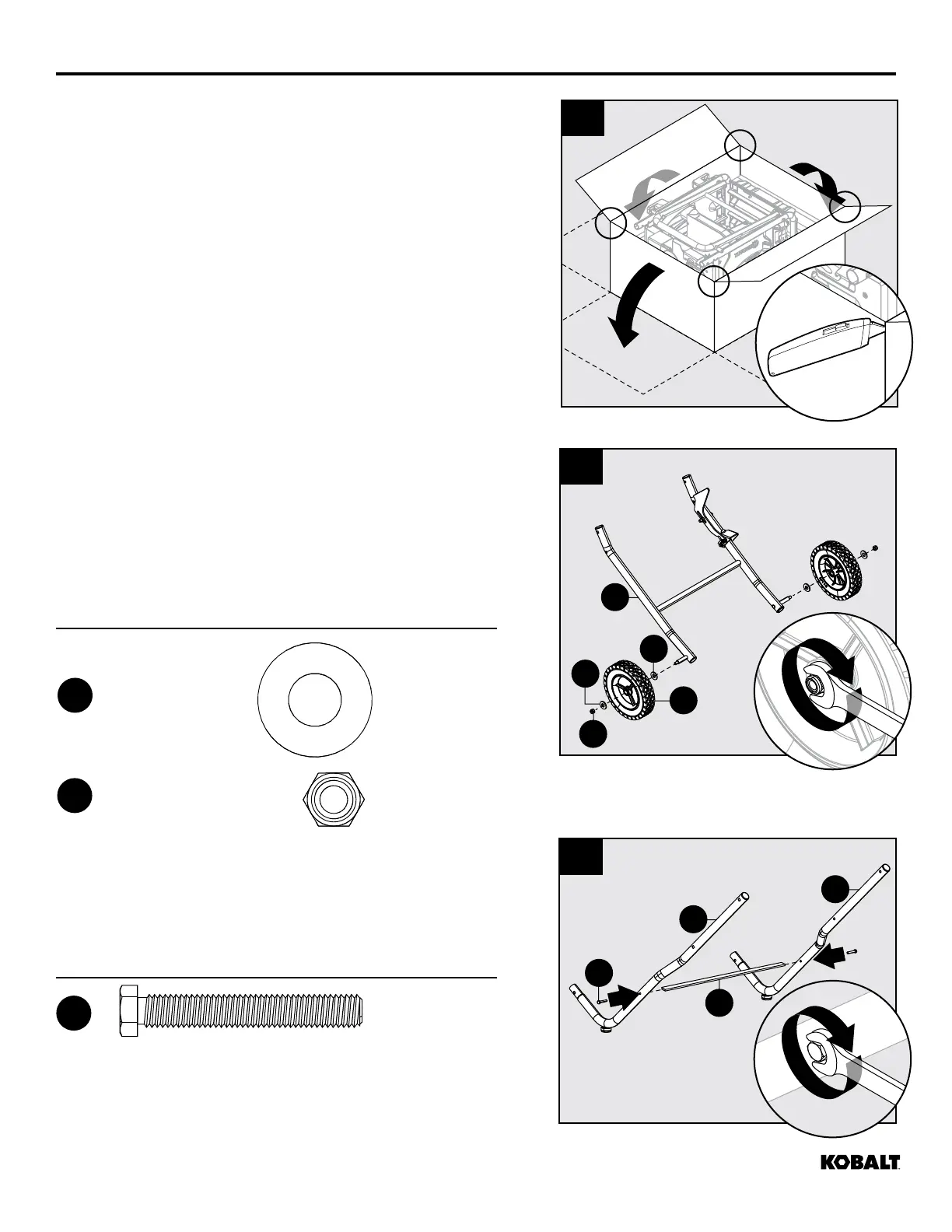

INSTRUCCIONES DE ENSAMBLAJE
ENSAMBLAJE DE LA BASE DE SOPORTE DE
LA MESA
2. Primero retire las arandelas (KK) y las tuercas
(JJ) del ensamble de la pata inferior derecha,
después sujete las ruedas (K) para el ensamble
de la pata inferior derecha (J) con las arandelas
(KK) (una en cada lado de la rueda) y la tuerca
(JJ). Verique la orientación de las ruedas y si
éstas rozan el marco, invierta la orientación.
Coloque el ensamble de las ruedas a un lado
para utilizarlo más adelante.
DESEMPAQUETADO
1. Corte los lados de la caja en las cuatro
esquinas
IMPORTANTE: Antes de ensamblar, separe las
bandejas superior e inferior del empaque. Deje la
sección de base en la bandeja inferior mientras
termina los pasos 1 - 8.
1
1
3
CC
M
N
R
2
J
KK
JJ
KK
K
1
3. Sujete el travesaño de la pata izquierda (R) en
la pata delantera izquierda (M) y la pata trasera
izquierda (N) con los pernos de M6 x 50mm
(1.97")(CC).
Herramientas utilizadas
M6 x 50mm (1.97")
x 2
CC
2 in. Bolt
Qty. 2
Nut
(preassembled
to lower right
leg assembly)
Qty. 2
Washer
(preassembled
to lower right
leg assembly)
Qty. 4
3 in. Cap screw
Qty. 6
Height adjustment
knob
Qty. 1
8 mm Hex bolt
Qty. 1
1-1/2 in. Cap screw
Qty. 4
Spacer
Qty. 6
Nut
Qty. 10
1 in. hex bolt
Qty. 2
AA BB CC
DD
EE
JJ
KK
FF GG
HH
Herramientas utilizadas
Tuerca para tornillos
para metales
x 2
JJ
2 in. Bolt
Qty. 2
Nut
(preassembled
to lower right
leg assembly)
Qty. 2
Washer
(preassembled
to lower right
leg assembly)
Qty. 4
3 in. Cap screw
Qty. 6
Height adjustment
knob
Qty. 1
8 mm Hex bolt
Qty. 1
1-1/2 in. Cap screw
Qty. 4
Spacer
Qty. 6
Nut
Qty. 10
1 in. hex bolt
Qty. 2
AA BB CC
DD
EE
JJ
KK
FF GG
HH
Arandela
x 4
KK
2 in. Bolt
Qty. 2
Nut
(preassembled
to lower right
leg assembly)
Qty. 2
Washer
(preassembled
to lower right
leg assembly)
Qty. 4
3 in. Cap screw
Qty. 6
Height adjustment
knob
Qty. 1
8 mm Hex bolt
Qty. 1
1-1/2 in. Cap screw
Qty. 4
Spacer
Qty. 6
Nut
Qty. 10
1 in. hex bolt
Qty. 2
AA BB CC
DD
EE
JJ
KK
FF GG
HH
To Next Page
