LEGRAND DMX3 Maintenance Guide

16
DMX
3
- Guide maintenance
4.4.2 - MNC-II - Mode opératoire
• Ecartement des contacts d’arcs
Retirer les cellules d’extinction d’arcs
Fermer l’appareil

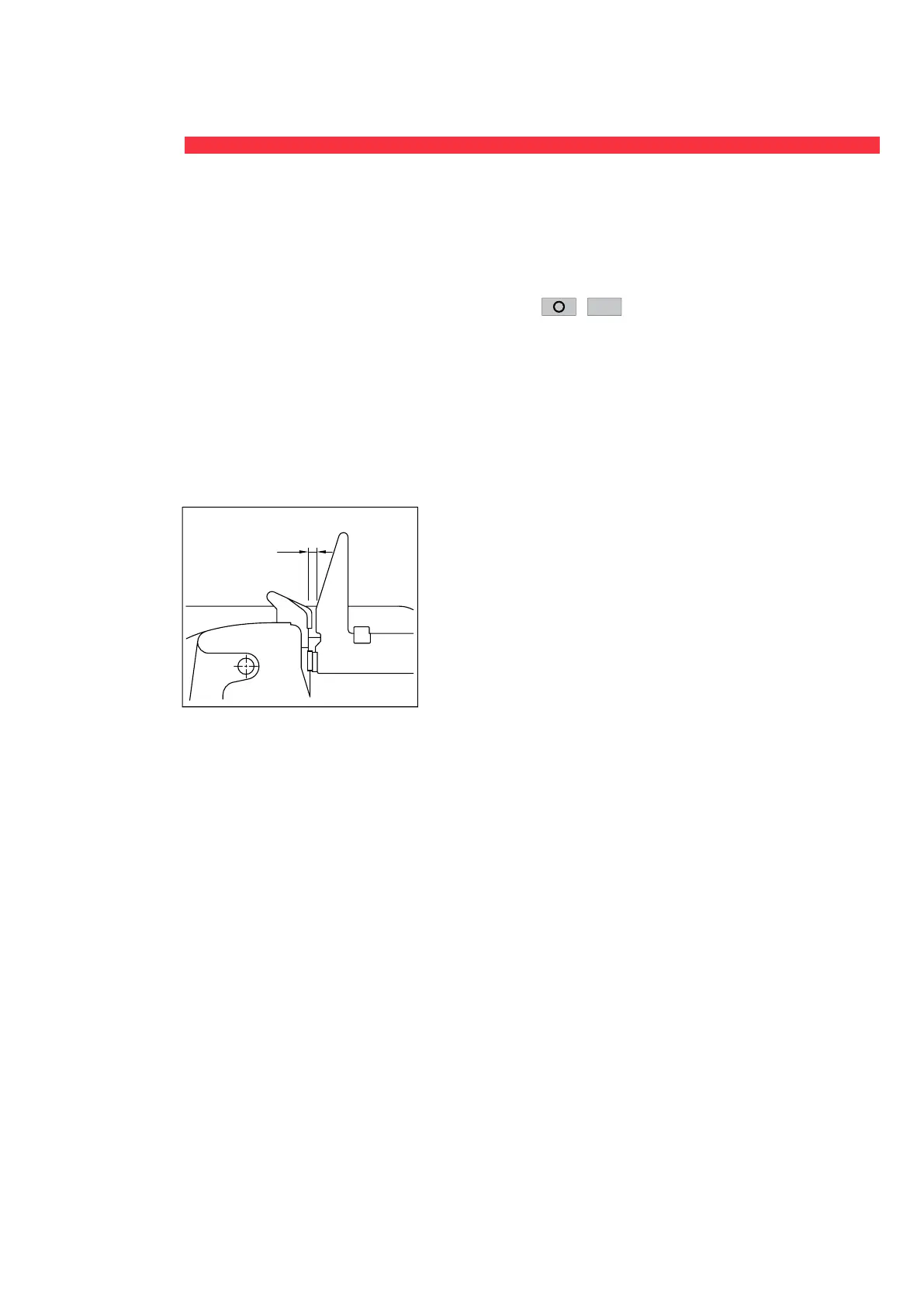

Vérifier la distance « A » représentée dans le dessin.
Elle doit être de : 1,2mm<A<2mm
Utiliser la cale d’épaisseur de 1,2mm (Présente dans
le kit de maintenance) ➔ Si la cale passe dans l’espa-
ce A ➔ ok
Utiliser la cale d’épaisseur de 2mm (Présente dans le
kit de maintenance) ➔ Si la cale ne passe pas dans
l’espace A ➔ ok
A la fin remettre l’appareil en position ouvert et ressort
déchargé
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
Si la dimension « A » est hors des limites ➔ il est
nécessaire de réaliser la procédure « PMP 3005 »*
*: La procédure « PMP 3005 » ne peut être faite que
par du personnel Legrand ou par une société certi-
fiée et qualifiée.
A
