LEGRAND DMX3 Maintenance Guide

32
DMX
3
- Guide maintenance
4.12 TSD - Test fonctionnel avec outil de test
Il est possible de vérifier plus en détail en utilisant un outil spécifique :
- Lecture complète de l’unité de protection
- Vérifier la courbe de déclenchement
- Vérifier l’efficacité du mécanisme (ouverture des contacts principaux et temps de fermeture)
- Rapport concernant les tests réalisés
Pour plus d’information, contacter LEGRAND

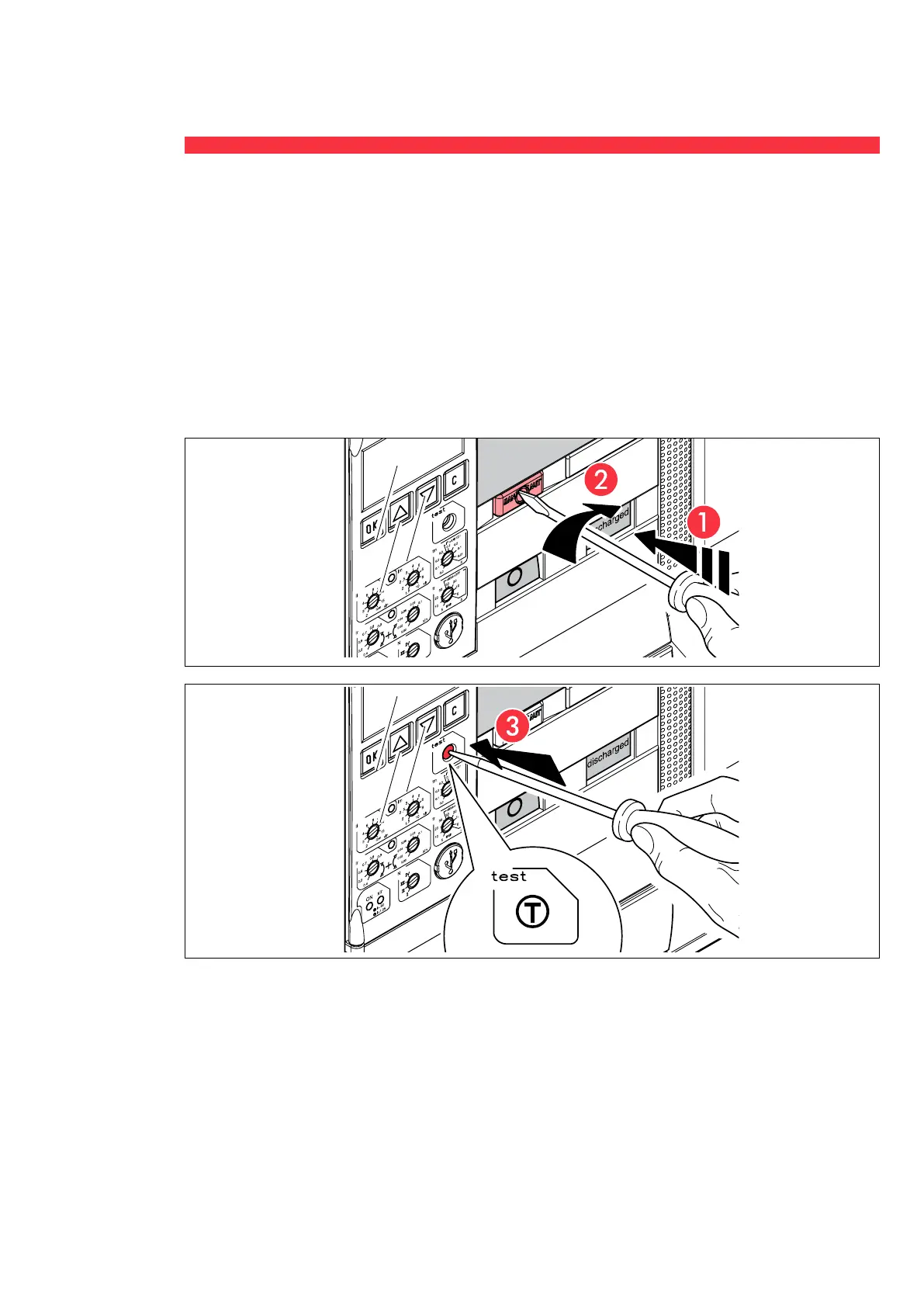

• Bouton de test
Allumer l’unité de protection (appuyer sur un des boutons)
Mettre le bouton de reset en position MAN
- Appuyer sur le bouton test pendant 2 secondes
- Vérifier que le disjoncteur déclenche et qu’apparaisse sur l’écran « OUVERT DECLENCHE »
- Vérifier que le « bouton RESET » sorte
- Vérifier qu’il n’est pas possible de fermer le disjoncteur
- Vérifier les contacts de défaut : vérifier la continuité entre les bornes 51 / 54 (procédure AUX II)
- Appuyer sur le « bouton reset »
- Fermer le disjoncteur
- Vérifier que l’indication « OUVERT DECLENCHE » disparaisse
