- Guide maintenance
4.7.2 - AXL-II - Test fonctionnel
• Contacts auxiliaires
Avec l’appareil fermé :
Vérifier la continuité entre les bornes 101/104 ; 111/114 ; 121/124 ; 131/134
Avec l’appareil ouvert :
Vérifier la continuité entre les bornes 101/102 ; 111/112 ; 121/122 ; 131/132
Si des contacts auxiliaires additionnels sont présents, ils doivent aussi être vérifiés.
En cas de mauvais fonctionnement remplacer le contact auxiliaire
A la fin, remettre l’appareil en position ouvert et ressort déchargé
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
102 104
101
112 114
111
122 124
121
132 134
131
142 144
141
152 154
151
162 164
161
172 174
171
182 184
181
192 194
191
OC1 OC2 OC3 OC4 OC5 OC6 OC7 OC8 OC9 OC10
234
231
244
241
SC RC

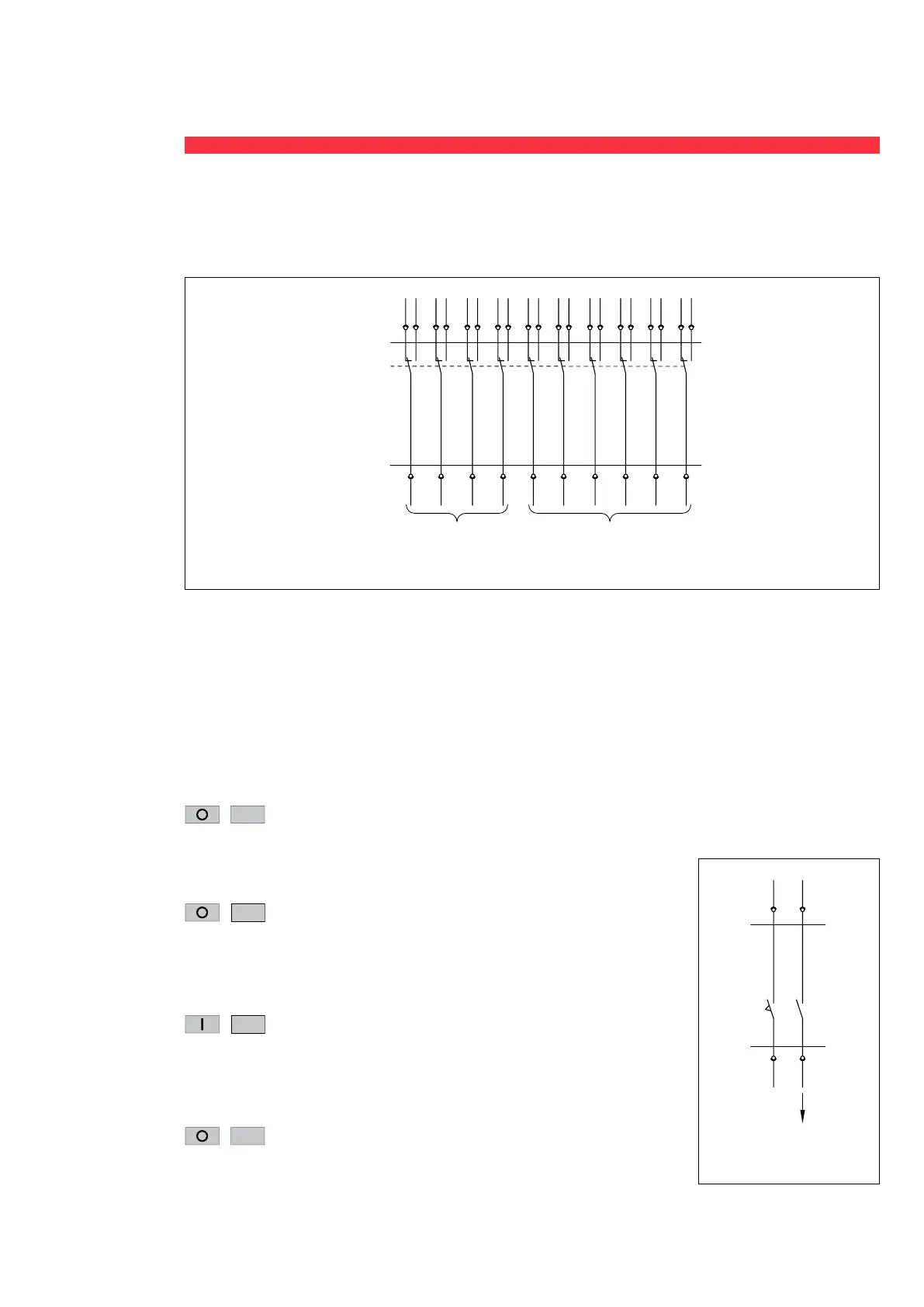

4 CONTACTS AUXILIAIRES
(par défaut)
CONTACTS AUXILIAIRES
(supplèmentaires)
• Contact prêt à fermer et contact ressort chargé
Mettre l’appareil en position ouvert avec le ressort chargé
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
Vérifier la continuité entre les bornes 241/244 ; 231/234
Fermer l’appareil et charger le ressort
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
Vérifier la continuité entre las bornes 231/234
A la fin, remettre l’appareil en position ouvert avec le ressort déchargé
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
Si nécessaire, remplacer les contacts prêt à fermer et ressort chargé
102 104
101
112 114
111
122 124
121
132 134
131
142 144
141
152 154
151
162 164
161
172 174
171
182 184
181
192 194
191
OC1 OC2 OC3 OC4 OC5 OC6 OC7 OC8 OC9 OC10
234
231
244
241
SC RC
CONTACT
RESSORT
CHARGHE
CONTACT
PRÊT À
FERMER
