21
DMX
3
- Guide maintenance

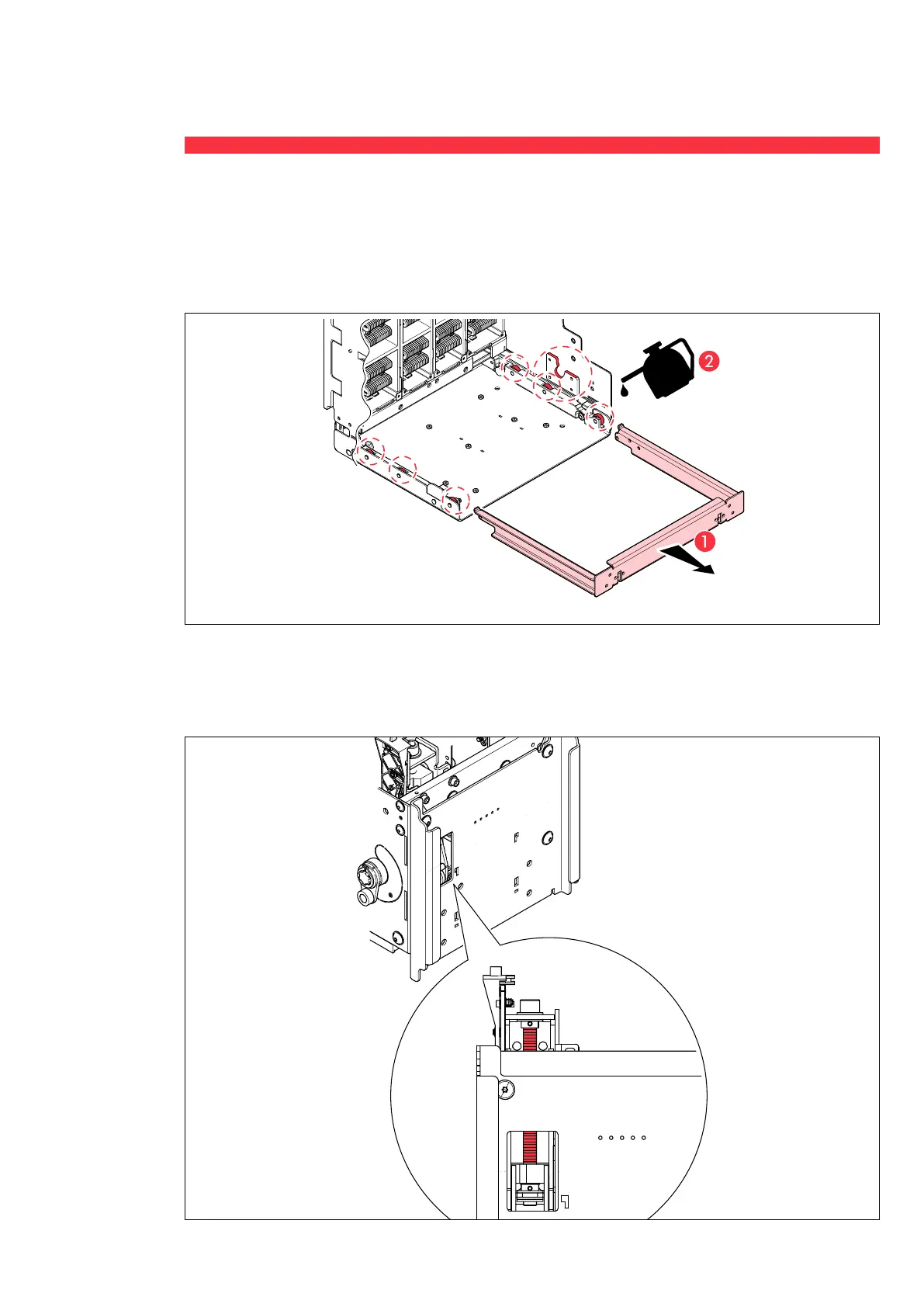

4.5.5 DWT-V - Nettoyage et lubrification de la base débrochable
Retirer la poussière de la partie basse du châssis
Nettoyer les parties indiquées sur le dessin avec un chiffon sec
Lubrifier (Rheolube 361F) les pièces indiquées sur le dessin : roulements et points d’accroche.
4.5.6 DWT-VI - Mécanisme d’extraction
Nettoyer avec un chiffon sec la vis sans fin du mécanisme
Lubrifier (Rheolube 361F) la vis sans fin du mécanisme.
20
22
