LEGRAND DMX3 Maintenance Guide

29
DMX
3
- Guide maintenance

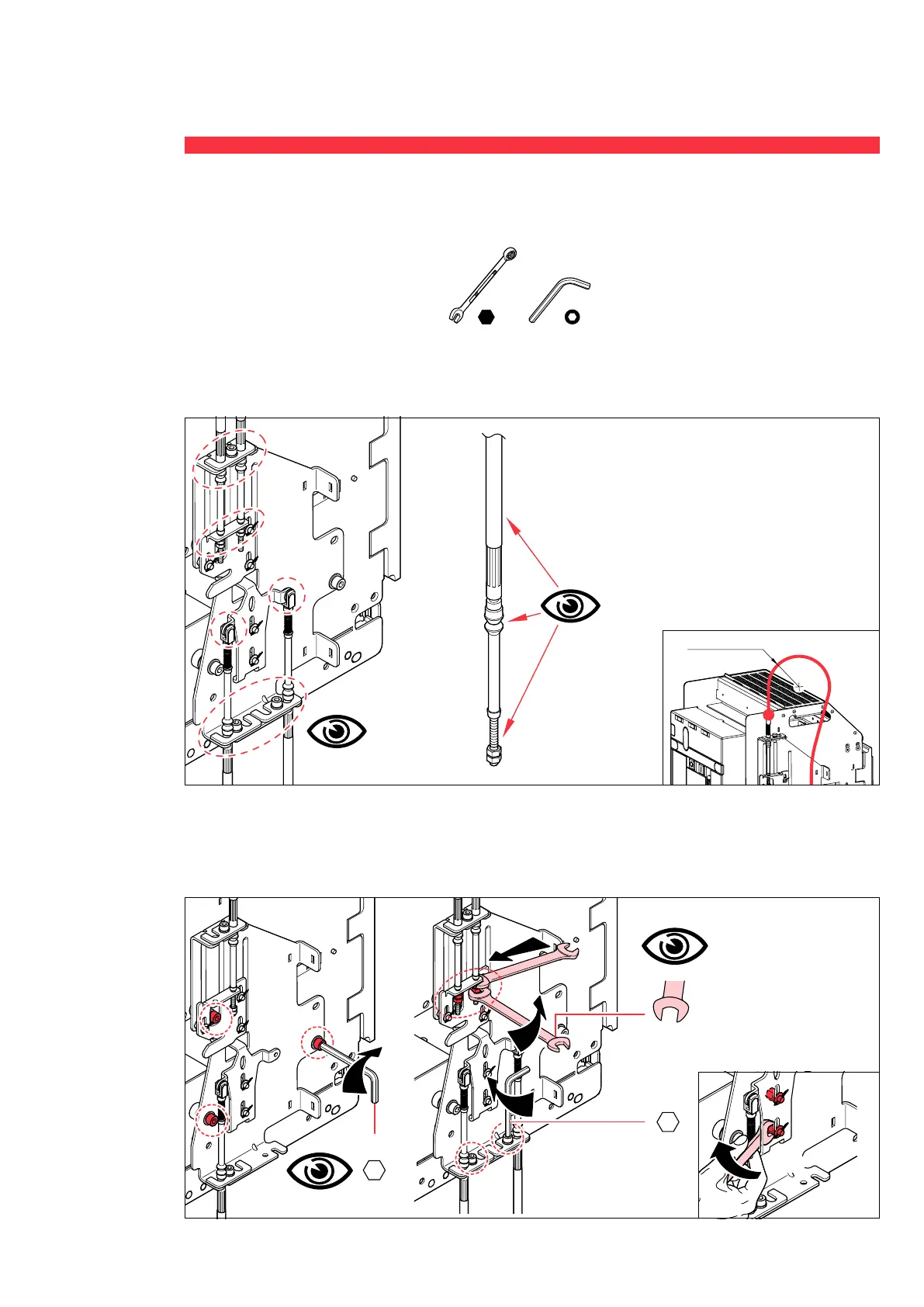

4.10 NTK - Mécanisme d’interverrouillage
Outils nécessaire :
Clés n°8, n°10
Clés Allen (tête hexagonale) T5, T6
Lubrifiant
• Vérification visuelle
Vérifier le bon cheminement, la bonne fixation et le rayon de courbure minimum des câbles d’interverrouillage
Vérifier l’intégrité des câbles et de leur gaine
• Vérification du serrage
Vérifier le serrage du mécanisme d’interverrouillage sur l’appareil
Vérifier le serrage des câbles d’interverrouillage sur le mécanisme d’interverrouillage
Si nécessaire, resserrer au couple indiqué
r min = 65mm
r min = 65mm
r min = 65mm
5 Nm
CH8
T6
25 Nm
T5
5 Nm
5 Nm
CH10
5 Nm
CH8
T6
25 Nm
T5
5 Nm
5 Nm
CH10
5 Nm
CH8
T6
25 Nm
T5
5 Nm
5 Nm
CH10
