Identificar componentes na placa de sistema
A placa de sistema (por vezes designada placa planar ou placa principal/motherboard)
é a principal placa de circuitos do computador. Faculta funções básicas de
computador e suporta uma variedade de dispositivos instalados de origem ou que
podem ser instalados posteriormente.

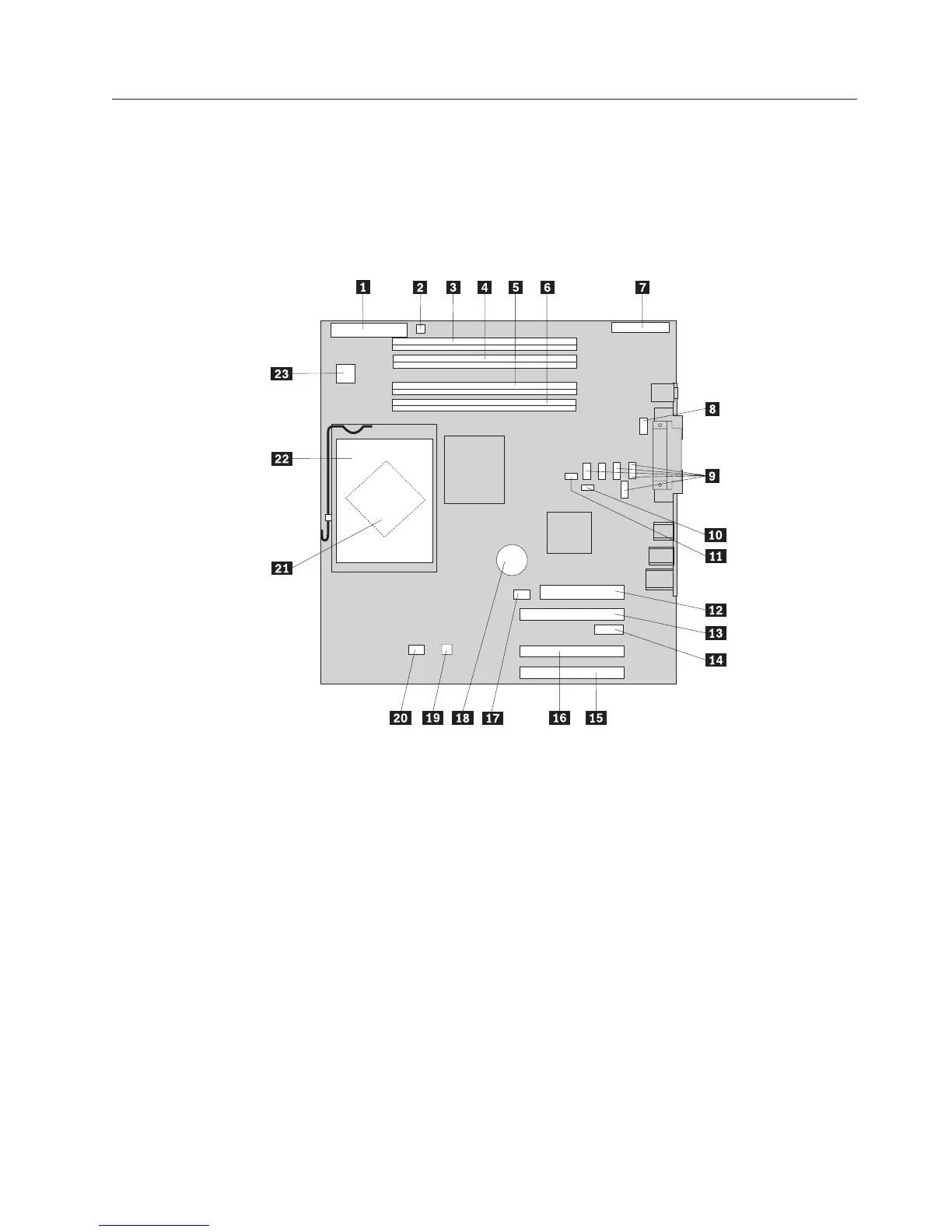

A seguinte ilustração apresenta as localizações dos componentes na placa de
sistema.
1 Conector da unidade de disquetes 13 Adaptador de gráficos PCI Express
(x16)
conector (alguns modelos)
2 Conector de coluna 14 Conector de adaptador PCI Express
(x1)
3 Conector de memória 4 15 Conector de adaptador 1 PCI
4 Conector de memória 3 16 Conector de adaptador 2 PCI
5 Conector de memória 2 17 Conector de ventoinha do sistema
(não utilizado)
6 Conector de memória 1 18 Bateria
7 Conector do painel anterior E/S 19 Conector do sensor de temperatura
8 Conector de ligação série (COM2) 20 Conector de ventoinha do
microprocessador
9 Conectores em série ATA IDE (5) 21 Microprocessador
10 Ponte de CMOS/Recuperação livre 22 Dissipador de calor do
microprocessador
11 Conector do interruptor de presença
de cobertura (tamper sw)
23 Conector de alimentação de 12v
12 Conector da fonte de alimentação
Capítulo 3. Opções de instalação 27
