14. Depuis l’arrière du serveur, installez les blocs d’alimentation dans le serveur.
Poussez chaque bloc jusqu’à ce qu’il soit bloqué et s’insère à sa place.
15. Reliez une extrémité de chaque cordon d’alimentation au connecteur figurant à
l’arrière du bloc d’alimentation, puis reliez l’autre extrémité de chacun des
cordons à une prise de courant correctement mise à la terre.
16. Vérifiez que le voyant d’alimentation en courant alternatif sur chaque bloc
d’alimentation est allumé, indiquant que le bloc d’alimentation fonctionne
correctement. Si le serveur est sous tension, vérifiez que le voyant
d’alimentation en courant continu situé en haut du bloc d’alimentation est
également allumé.
17. Reconnectez les câbles externes.
Si vous avez d’autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l’installation», à la page 37.
Installation d’une unité
Certains modèles de serveur peuvent être équipés d’une unité IDE (Integrated
Drive Electronics) de CD-ROM, de CD-RW ou de DVD/CD-RW dans la baie 1.
Dans les figures suivantes, nous avons illustré les différents modèles de serveur et
l’emplacement des baies d’unité. La configuration matérielle peut différer selon le
modèle.

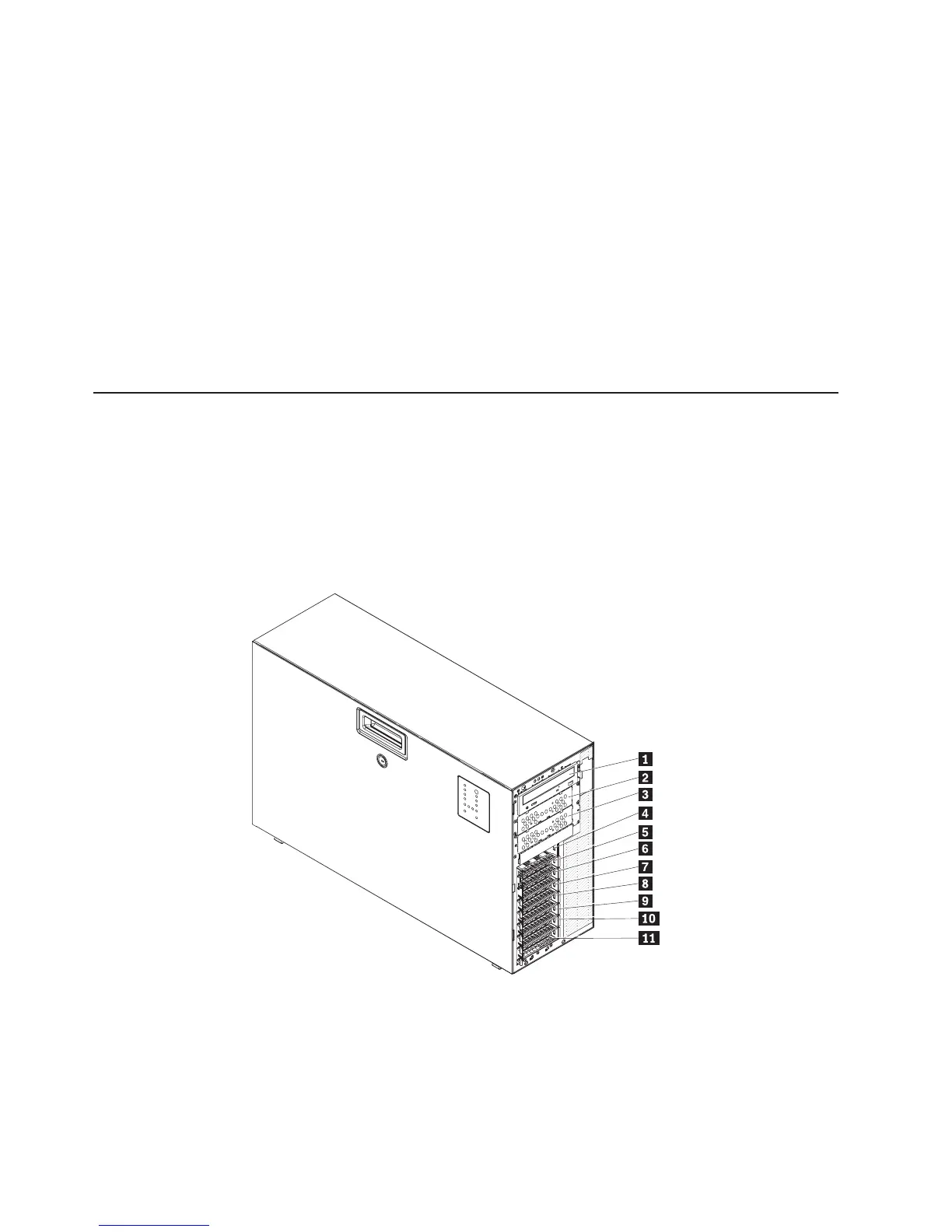

La figure ci-après illustre un serveur remplaçable à chaud (TD100x).
1 Baie 1 7 Baie 7
2 Baie 2 8 Baie 8
3 Baie 3 9 Baie 9
4 Baie 4 10 Baie 10
5 Baie 5 11 Baie 11
6 Baie 6
26 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’installation
