Chapitre 3. Boutons de commande, voyants et mise sous/hors
tension du serveur
Le présent chapitre décrit les boutons de commande et les voyants. Il explique
également comment mettre le serveur sous et hors tension.
Vue avant

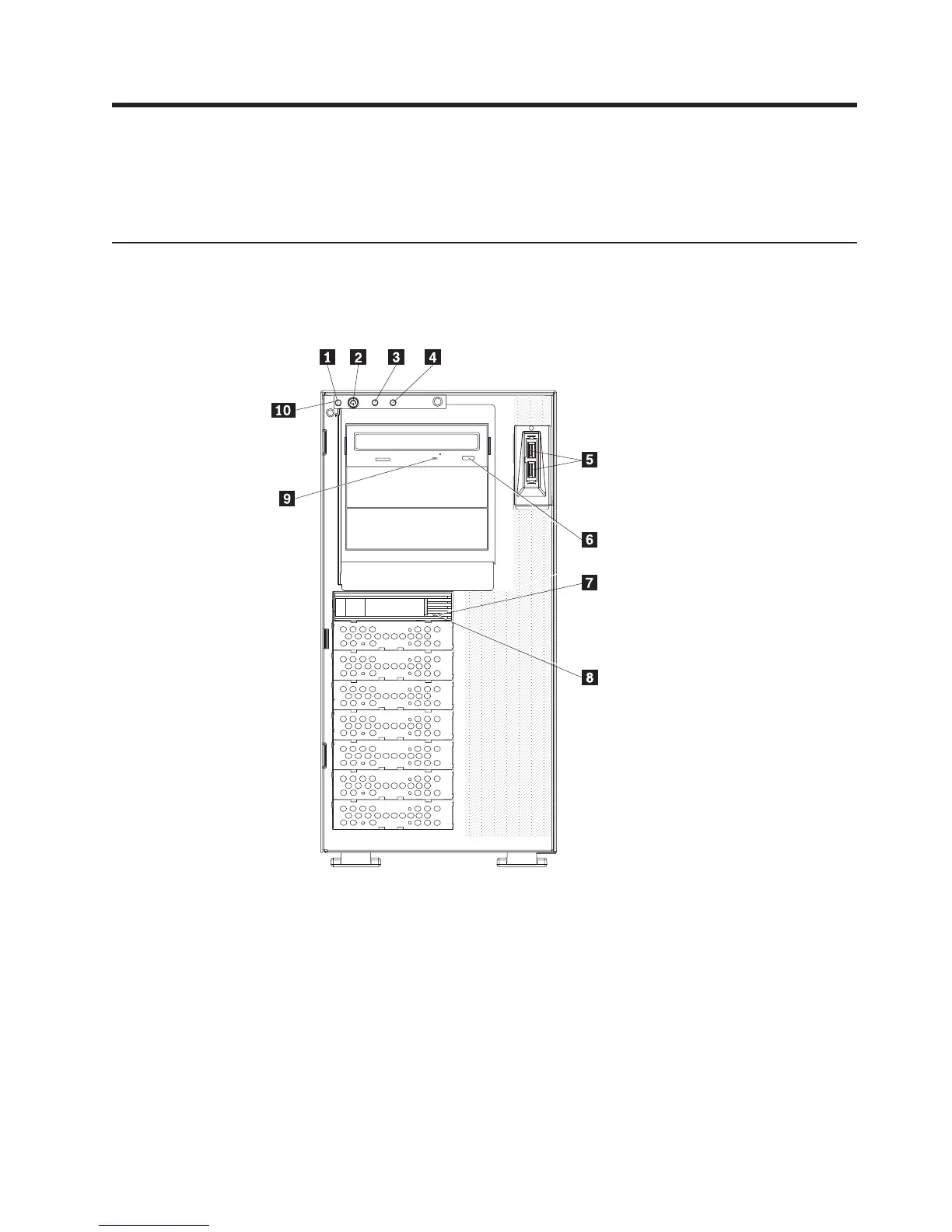

La figure ci-dessous présente les boutons de commande, les voyants et les
connecteurs situés à l’avant d’un serveur remplaçable à chaud.
1 Voyant d’alimentation système 6 Bouton d’éjection du CD ou DVD
2 Bouton de mise sous tension 7 Voyant d’état de l’unité de disque dur
remplaçable à chaud (orange)
3 Voyant d’activité de l’unité de disque
dur
8 Voyant d’activité de l’unité de disque
dur remplaçable à chaud (vert)
4 Voyant d’erreur système 9 Voyant d’activité de l’unité de
CD-ROM ou de DVD-ROM (vert)
5 Connecteurs USB 10 Panneau d’information avant
