8 Diagnose
Zur Störungsdiagnose stehen für das Kommunikationsmodul die auf der Frontseite plat-
zierten LEDs zur Verfügung.

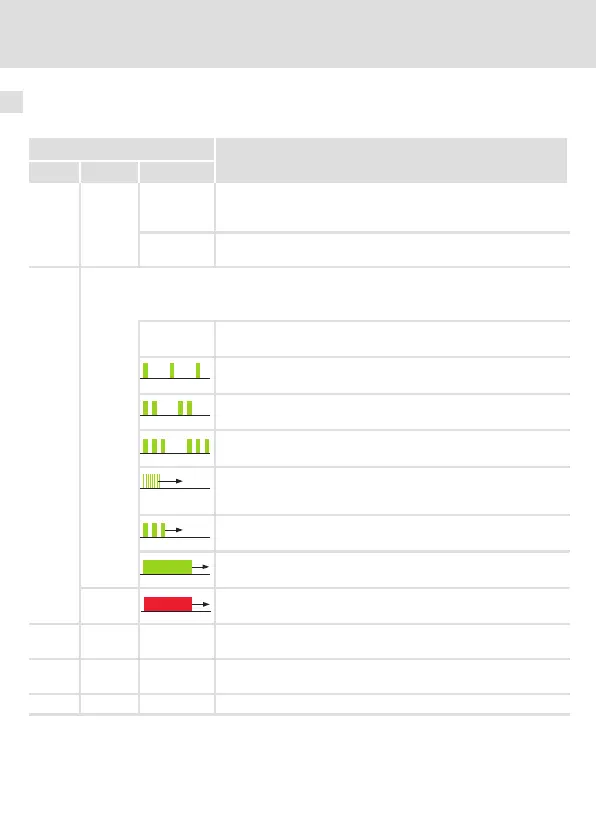

LED
Beschreibung
Pos. Farbe Zustand
grün
aus Das Kommunikationsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Grundgerät (Grundgerät ist ausgeschaltet,
in der Initialisierungsphase oder nicht vorhanden).
an Das Kommunikationsmodul ist mit Spannung versorgt und hat
eine Verbindung zum Grundgerät.
grün
Die NMT−Statusmaschine steuert die zweifarbige LED an:
l grün: Anzeige von Statusmeldungen
l rot: Anzeige von Fehlermeldungen
aus NMT_GS_OFF, NMT_GS_INITIALISATION,
NMT_CS_NOT_ACTIVE / NMT_MS_NOT_ACTIVE
NMT_CS_PREOPERATIONAL_1 / NMT_MS_PREOPERATIONAL_1
(LED blitzt innerhalb einer Sekunde einmal auf.)
NMT_CS_PREOPERATIONAL_2 / NMT_MS_PREOPERATIONAL_2
(LED blitzt innerhalb einer Sekunde zweimal auf.)
NMT_CS_READY_TO_OPERATE / NMT_MS_READY_TO_OPERATE
(LED blitzt innerhalb einer Sekunde dreimal auf.)
NMT_CS_BASIC_ETHERNET
(LED blinkt mit einer Frequenz von 10 Hz oder je nach Verbin-
dungszustand)
NMT_CS_STOPPED
(LED blinkt mit einer Frequenz von 2,5 Hz.)
NMT_CS_OPERATIONAL / NMT_MS_OPERATIONAL
(LED leuchtet dauerhaft.)
rot ERROR
(LED leuchtet dauerhaft. Ein Fehler liegt vor.)
rot an Die rote und grüne Drive−LED kennzeichnet den Betriebszustand
des Grundgerätes (siehe Dokumentation des Grundgerätes).
grün blinkt Je nach Verbindungszustand werden Daten gesendet oder emp-
fangen (ACTIVITY).
gelb an Ethernet−Verbindung ist vorhanden (LINK).
