8 Diagnostic
EDK2191DB DE/EN/FR 2.0
56
H1_Diagnose−−−−(DUMMYSEITEVOR)−−−
8 Diagnostic

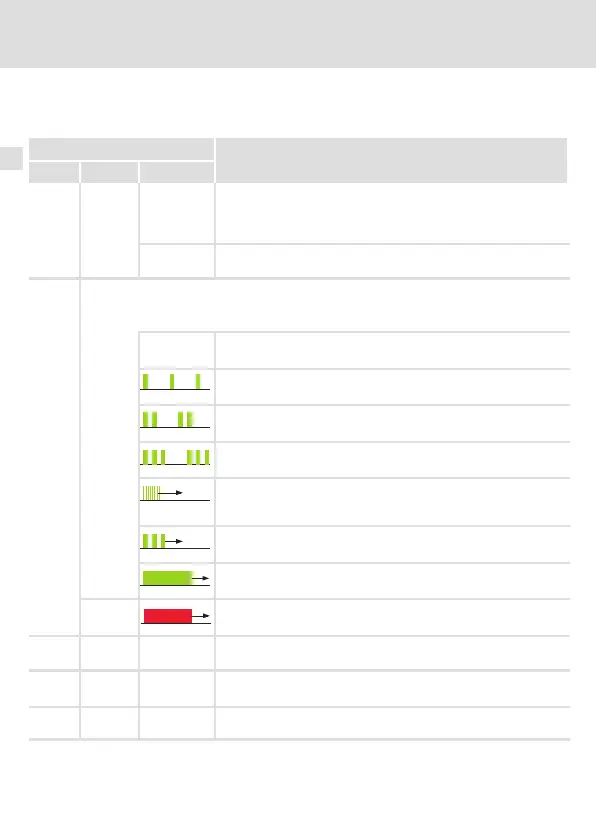

Les LED situées sur la face avant permettent d’effectuer le diagnostic des défauts du module
de communication.
LED
Description
Pos. Couleur Etat
LED
verte
OFF Le module de communication est sous tension, mais la liaison
avec l’appareil de base n’est pas établie (l’appareil de base est
hors tension, en cours d’initialisation ou aucun appareil de base
n’est détecté).
ON Le module de communication est sous tension et a établi une
liaison avec l’appareil de base.
LED
verte
La machine d’état NMT commande la LED bicolore :
l les messages d’état s’affichent en vert,
l les messages d’erreur en rouge.
OFF NMT_GS_OFF, NMT_GS_INITIALISATION,
NMT_CS_NOT_ACTIVE / NMT_MS_NOT_ACTIVE
NMT_CS_PREOPERATIONAL_1 / NMT_MS_PREOPERATIONAL_1
(la LED s’illumine une fois en l’espace d’une seconde)
NMT_CS_PREOPERATIONAL_2 / NMT_MS_PREOPERATIONAL_2
(la LED s’illumine deux fois en l’espace d’une seconde)
NMT_CS_READY_TO_OPERATE / NMT_MS_READY_TO_OPERATE
(la LED s’illumine trois fois en l’espace d’une seconde)
NMT_CS_BASIC_ETHERNET
(la LED clignote à une fréquence de 10 Hz ou selon l’état de
liaison)
NMT_CS_STOPPED
(la LED clignote à une fréquence de 2.5 Hz)
NMT_CS_OPERATIONAL / NMT_MS_OPERATIONAL
(la LED est allumée en continu)
LED
rouge
ERROR
(la LED est allumée en continu ; une erreur a été détectée)
LED
rouge
ON La LED Drive rouge et verte indique l’état de fonctionnement de
l’appareil de base (voir la documentation de l’appareil de base).
LED
verte
Clignote−
ment
Selon l’état de liaison, des données sont en cours d’émission ou
de réception (ACTIVITY).
LED
jaune
ON Connexion Ethernet établie (LINK)
