Inbetriebnahme
Projekt in die Bedieneinheit übertragen
Bedieneinheit und PC verbinden
5
25
EDBPM−H505 DE/EN/FR 6.1
Bedieneinheit EPM−H507
l
HMI Designer
2
INPUT VOLTAGE: 18-32 VDC 10 W
FUSE 800 mA
+24 VDC
0 VDC
1
2
3
4
N. C.
N.C.
CAN+
Shield
CAN-
V-
1234 5
1234
ASP8
0
1
h505_021

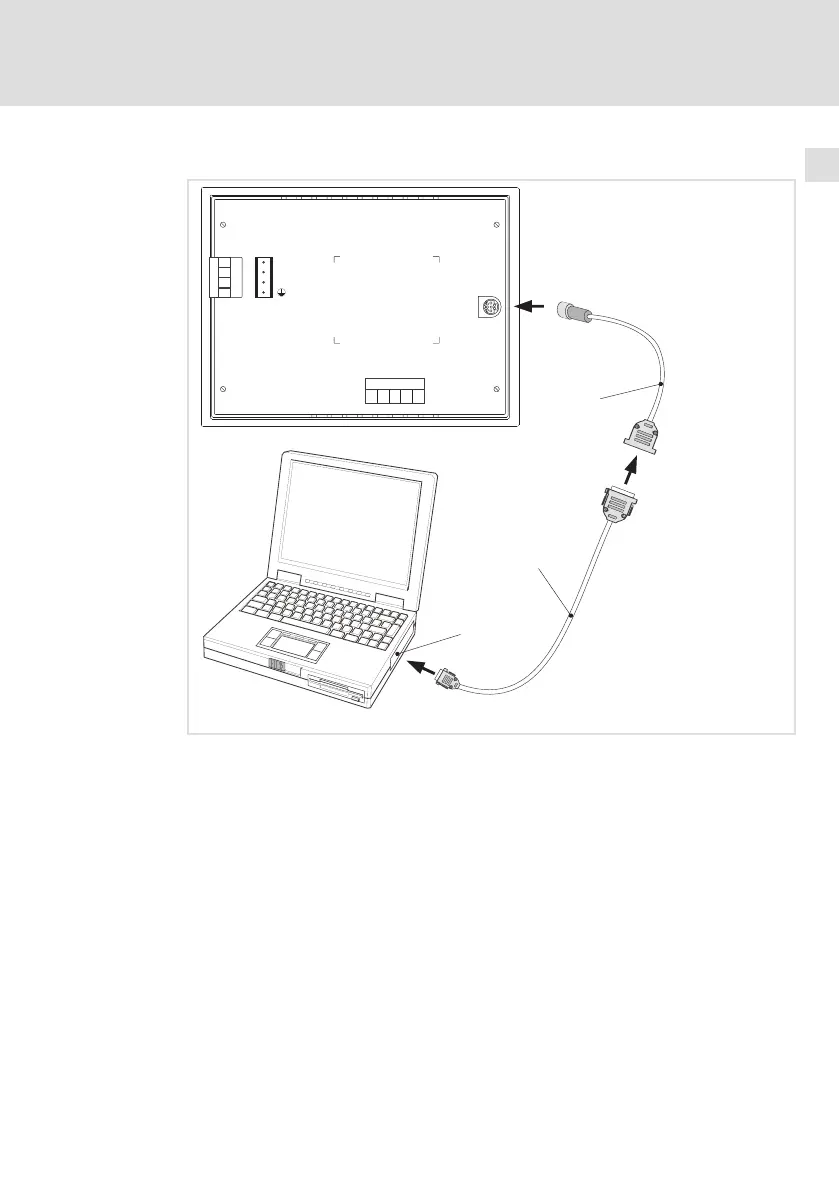

Abb. 5−2 Bedieneinheit EPM−H507 und PC verbinden
ƒ Programmieradapter EPZ−H111 an der Bedieneinheit auf die
ASP8−Schnittstelle stecken.
ƒ Downloadkabel EPZ−H110 mit Programmieradapter EPZ−H111
verbinden.
ƒ Downloadkabel EPZ−H110 am PC auf COM1 oder COMx stecken.
