Elektrische Installation
Kommunikation
4
l
31
EDKLCMZ3024−SPS DE/EN 4.0
4.7 Kommunikation
( Stop!
Hohe Ausgleichsströme
Über den Schirm des PROFIBUS−Kabels können hohe Ausgleichsströme fließen.
Mögliche Folgen:
Sachschäden oder Betriebsstörungen
Schutzmaßnahmen:
Ausgleichsströme über den Schirm der PROFIBUS−Leitung unbedingt
verhindern:
ƒ Alle PROFIBUS−Teilnehmer mit einer Leitung 16 mm
2
über die FE−Bolzen
verbinden.
ƒ Diese Leitung parallel zur Busleitung verlegen.

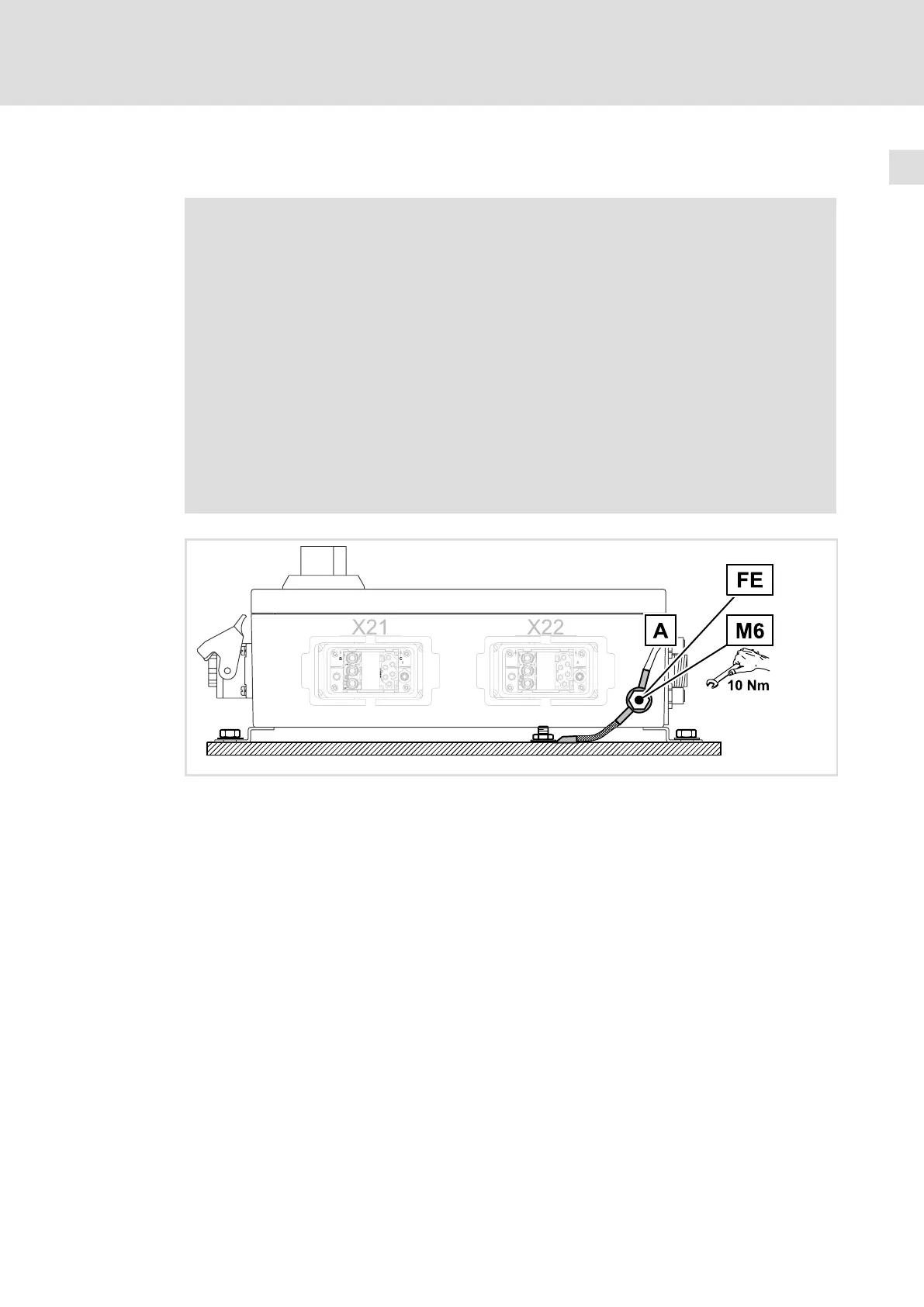

ƒ Alle FE−Bolzen mit einer Kupfergeflecht−Leitung gut leitend mit der
Montagefläche verbinden.
lcu12x_001j
FE Funktionserde zur Einhaltung von EMV−Bedingungen, verhindert Ausgleichsströme
über den Schirm der PROFIBUS−Leitung
0 16 mm
2
−Ausgleichsleitung
