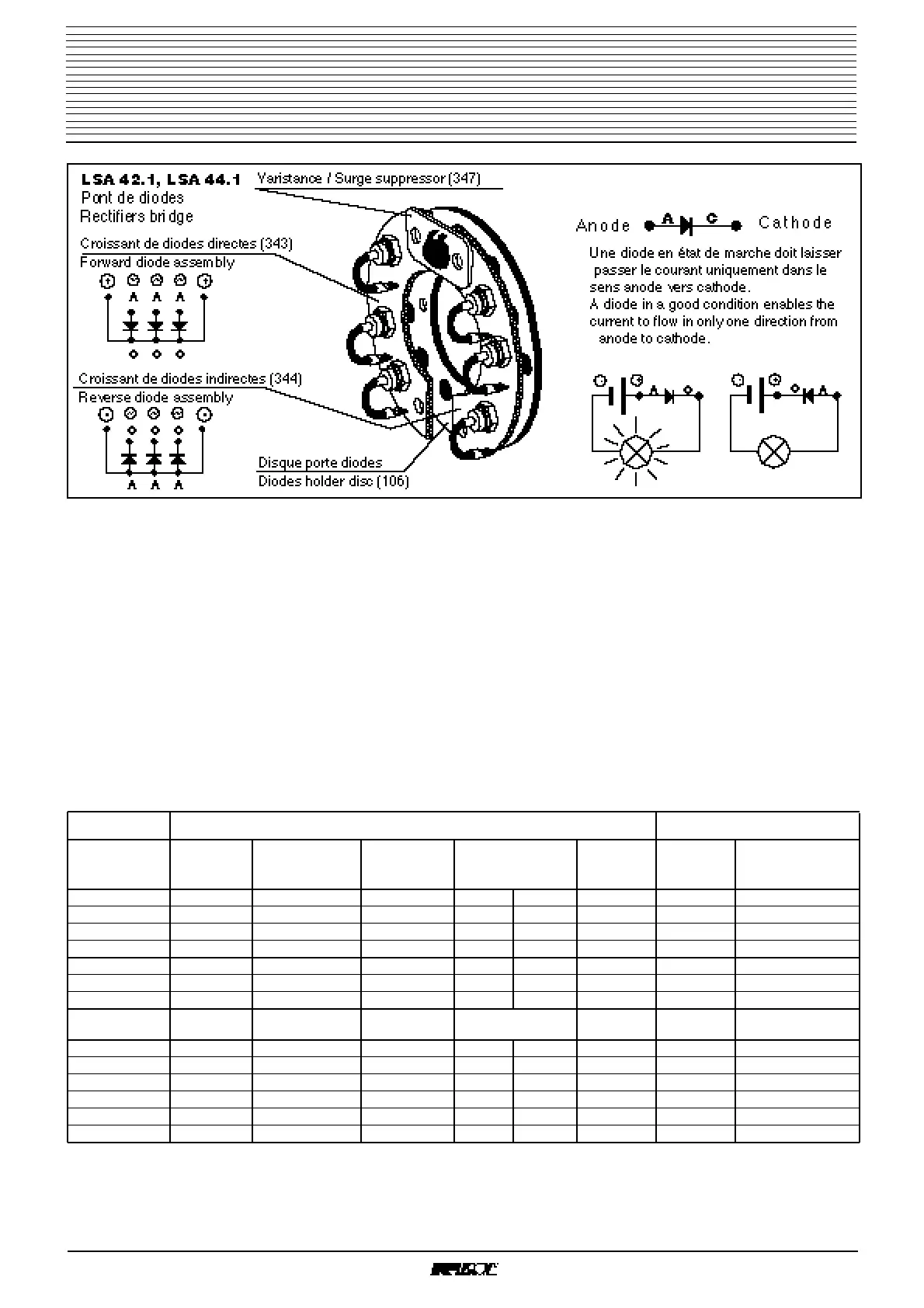

5.5 - Amorçage par excitation séparée
L'alternateur s'amorce seul grâce à l'aimantation
rémanente du circuit magnétique de son excitatrice.Pour
une première mise en service (en usine) ou après incident,
il est nécessaire de réaimanter ce circuit magnétique.
Pour cela il faut brancher une batterie ou une pile de (4-
12V) aux bornes de l'inducteur pendant 2 à 3 secondes. Ne
pas dépasser le courant d'excitation nominal. Cette
opération s'effectue quand l'alternateur tourne à sa vitesse
nominale.
5.6 - Tableau des valeurs moyennes normales
4 pôles - 50 Hz - (400V pour les excitations)
Les valeurs de tension et de courant s'entendent pour
marche à vide et en charge nominale avec excitation
séparée. Toutes les valeurs sont données à ± 10% (pour
les valeurs éxactes, consulter le rapport d'essai) et peuvent
être changées sans préavis.
Pour les machines 60 Hz, les valeurs des résistances sont
les mêmes. Les valeurs "i exc" sont approximativement de 5
à 10 % moins fortes.
Symboles utilisés :
"i exc": courant d'excitation de l'inducteur d'excitatrice.
5.5 - Voltage build-up by field flashing (at no load)
The alternator is self exciting from the residual magnetism
of the magnetic circuit of the exciter.When first tested (at
the factory) this magnetic circuit is magnetized but after a
breakdown it may be necessary to remagnetize.
Proceed as follows.
Connect a 4 - 12 V battery to the terminals of the field
winding for two or three seconds.
This should be carried out at rated speed.
5.6 - Normal average values - 50 Hz. 4 Pôles
(400 V for excitation)
Values of voltages and currents are given for no-load and
full rated load operation with separate excitation. All values
are within ±10% (for real values consult test report) and
may be changed accordingly without notice.
For 60 Hz machines, the values of resistance are the same.
The values of "i exc" are about 5 to 10 % weaker.
Symbol used :
"i exc" : excitation current in exciter field.
Alternator
LSA 41.1, 41.2, 42.1, 44.1 - 4P
Alternateur
LSA 41.1, 41.2, 42.1, 44.1 - 4P
TYPE Résistance à / at 20°C (Ω) Excitation - 400 V - 50 Hz
Inducteur
d'excitatrice
Exciter field
Induit
d'excitatrice
Exciter armature
Stator - bob 1
Winding 1 -
1 phase
Bob.
auxiliair.
X1, X2
Auxiliar.
windings
Z1, Z2
Rotor
Main fied
A vide
AT no load
i exc (A)
A charge nominale
At rated load (S1)
i exc (A)
41.1 VS0 5,7 0,52 0,664 0,54 0,85 2,25 0,85 2,8
41.1 M2 5,7 0,52 0,396 0,45 0,75 2,75 0,8 2,8
41.1 M3 5,7 0,52 0,242 0,39 0,57 3,2 0,9 2,8
41.2 M6 5,7 0,52 0,17 0,33 0,6 3,27 0,9 3
42.1 M6 5,7 0,043 0,17 0,31 0,55 0,15 1,2 3,7
42.1 L8 5,7 0,043 0,12 0,44 0,57 0,17 1,2 3,4
42.1 L8L 5,7 0,043 0,12 0,44 0,57 0,17 1,2 3,9
Bob 6
Winding 6
44.1 S1 6,3 0,084 0,118 0,284 0,47 0,212 0,9 3,4
44.1 M3 6,3 0,084 0,061 0,284 0,47 0,259 1 3,1
44.1 M4 6,3 0,084 0,061 0,22 0,42 0,259 1 3,3
44.1 L6 6,3 0,084 0,041 0,22 0,42 0,317 1 3
44.1 L7 6,3 0,084 0,041 0,194 0,376 0,317 1 3,1
44.1 L7L / L8L 6,3 0,084 0,041 0,194 0,376 0,317 1 3,3
