Installations- und Betriebsanleitung für QS-Zeitschaltuhr 13
Setup von potentialfreien Eingängen (CCI)
Der integrierte potentialfreie Eingang an der Rückseite der
QS-Zeitschaltuhr-Steuerstelle kann wie folgt konfiguriert
werden:
Büroschluss-Modus: Ermöglicht dem CCI, den
Büroschluss-Modus zu starten und zu beenden.
Zeitschaltuhr: Ermöglicht dem CCI, die Zeitschaltuhr ein-
und auszuschalten.
CCI deaktivieren: Der CCI hat keine Auswirkung auf das
System.
Um die Funktion des Eingangs mit potentialfreien
Kontakten zu ändern:
1. Aktivieren Sie den Programmiermodus.
2. Heben Sie mit Hilfe der Master-Tasten
“CCI-Setup” hervor und drücken Sie
zur Bestätigung die OK-Taste.
3. Heben Sie mit Hilfe der Master-Tasten
“CCI-Modus” hervor und drücken Sie
zur Bestätigung die OK-Taste.
4. Heben Sie mit Hilfe der Master-Tasten
den Modus hervor, der vom CCI
gesteuert werden soll. Drücken Sie zur
Bestätigung die OK-Taste.
5. Auf dem Informationsbildschirm
wird bestätigt, dass die Einstellung
gespeichert worden ist.
6. Verlassen Sie den Programmiermodus.

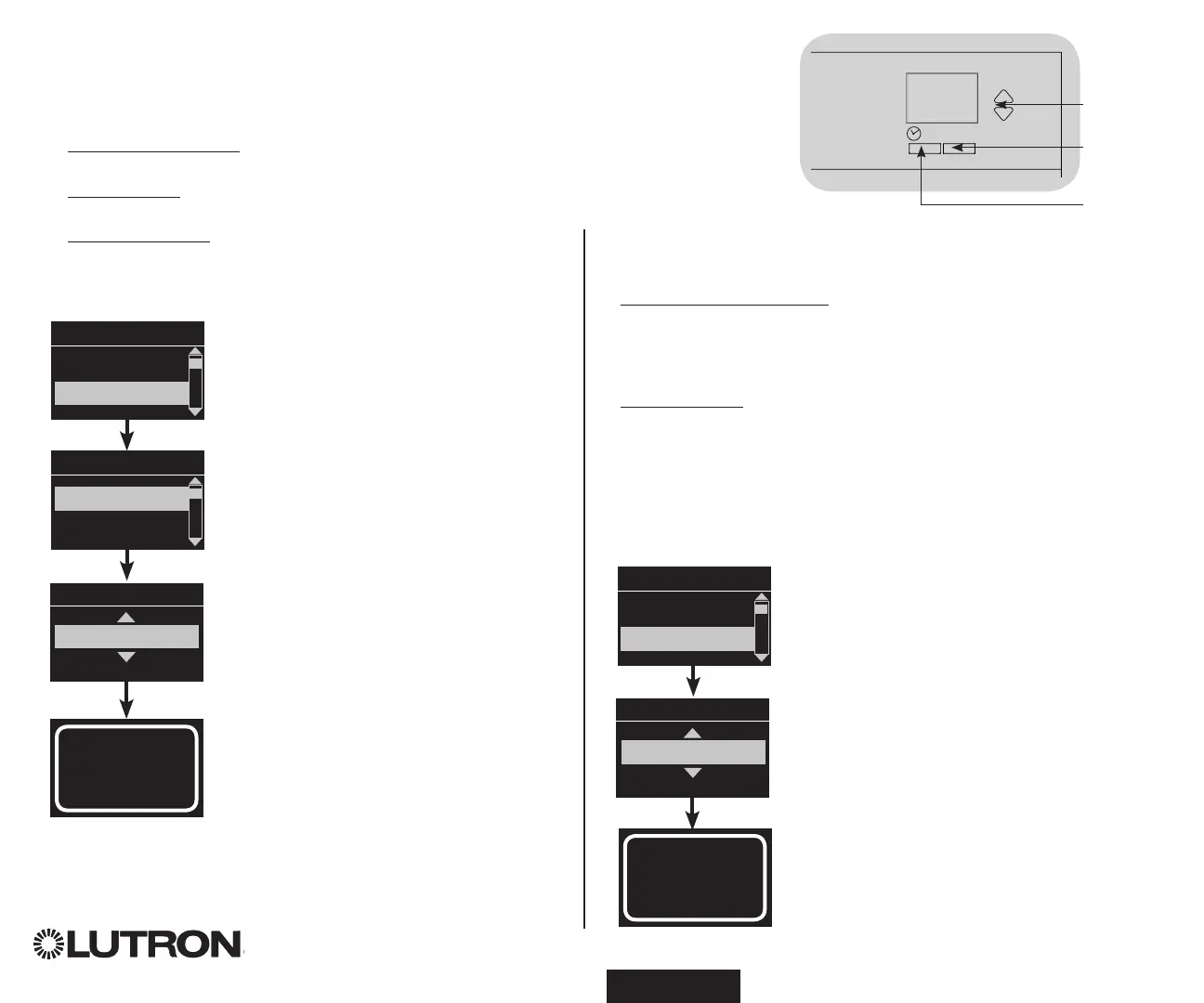

CCI-Modus
Anwesenheitserke...
Saved
Gespeichert
Hauptmenü
Zeitschaltuhr
CCI-Menü
CCI-Typ
CCI-Setup
CCI-Modus
OK
Master-
Tasten
OK-Taste
Zeitschaltuhr-
Taste (zurück)
Der integrierte potentialfreie Eingang (CCI) an der Rückseite
der QS-Zeitschaltuhr ist mit beiden Kontaktschließmethoden
kompatibel:
Dauerkontakt (Standard): Die QS-Zeitschaltuhr schaltet sowohl
beim Schließen als auch beim Öffnen des Kontakts.
Beispiel: Der CCI-Modus ist auf Betriebsart nach Geschäftsschluss
eingestellt. Beim Schließen des Kontakts wird die Betriebsart nach
Geschäftsschluss gestartet, beim Öffnen des Kontakts wird sie beendet.
Impulskontakt: Das GRAFIK Eye QS reagiert nur bei schließenden
Kontakten.
Beispiel: Der CCI-Modus ist auf Betriebsart nach
Geschäftsschluss eingestellt. Beim Schließen des Kontakts
wird die Betriebsart nach Geschäftsschluss gestartet. Öffnen
des Kontakts hat keine Wirkung. Beim zweiten Schließen des
Kontakts wird die Betriebsart nach Geschäftsschluss beendet.
Änderung der Kontaktart des potentialfreien Eingangs:
1. Aktivieren Sie den Programmiermodus.
2. Heben Sie mit Hilfe der Master-Tasten
“CCI-Setup” hervor und drücken Sie zur
Bestätigung die OK-Taste.
3. Heben Sie mit Hilfe der Master-Tasten
“CCI-Typ” hervor und drücken Sie zur
Bestätigung die OK-Taste.
4. Mit den Master-Tasten den Typ
hervorheben, der vom CCI gesteuert
werden soll. Drücken Sie zur Bestätigung
die OK-Taste.
5. Auf dem Informationsbildschirm wird
bestätigt, dass die Einstellung gespeichert
worden ist.
6. Verlassen Sie den Programmiermodus.
CCI-Typ
Dauerkontakt
Saved
Gespeichert
CCI-Menü
CCI-Modus
CCI-Typ
