120

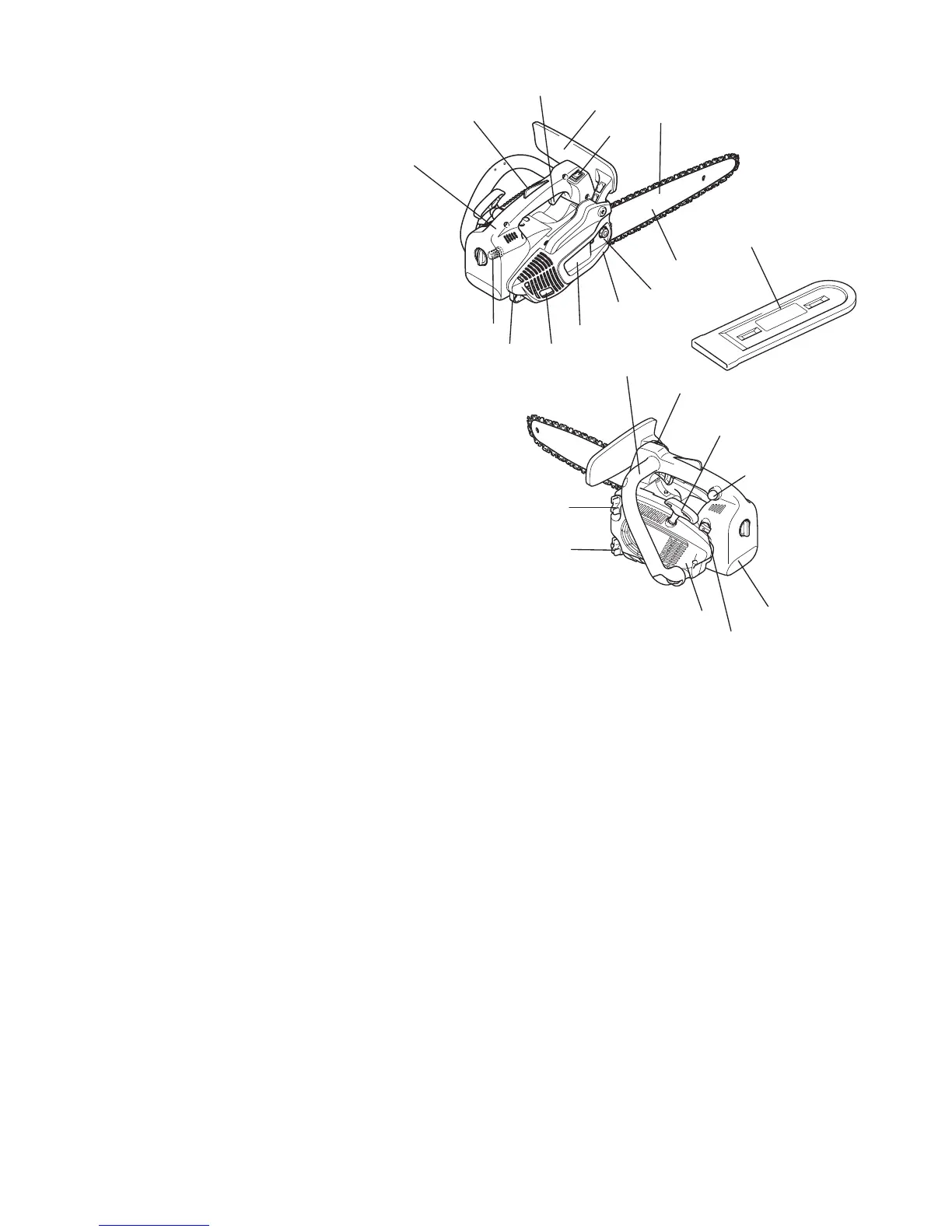

Označení součástí
UVEDENÍ DO PROVOZU (Obr. 25)
UPOZORNĚNÍ:
Před prováděním jakékoliv práce na meči nebo řetězu
vždy vypněte motor a odpojte konektor zapalovací
svíčky (viz „Výměna zapalovací svíčky“).
Vždy noste ochranné rukavice!
UPOZORNĚNÍ:
Nespouštějte pilu, dokud není úplně sestavena a
zkontrolována!
Montáž meče a pilového řetězu (Obr. 26)
Při provádění následujících činností používejte
univerzální klíč, který jste obdrželi spolu s řetězovou pilou.
Položte řetězovou pilu na stabilní povrch a při montáži
meče a řetězu postupujte následujícím způsobem:
Uvolněte brzdu řetězu přesunutím ochrany rukou (1) ve
směru šipky.
Odšroubujte pojistnou matici (2).
Opatrně roztáhněte kryt řetězového kola (3), vytáhněte jej
z upínacího prvku (4) a demontujte.
Otáčejte stavěcím šroubem ř
etězu (5) doleva (proti směru
hodinových ručiček), dokud se čep (6) nepřesune na
pravou zarážku. (Obr. 27 a 28)
Upravte polohu meče (7). (Obr. 29)
Nasuňte řetěz (9) na řetězové kolo (10). Pravou rukou
zaveďte řetěz do horní vodicí drážky (11) na meči.
(Obr. 30)
Nezapomeňte, že břity na horní straně řetězu musí být
orientovány ve směru šipky!
Nasuňte řetěz (9) okolo nosu (12) meče ve směru šipky.
Posuňte meč rukou směrem k nosu. Přesvědčte se, zda
břit řetězu zapadá do
drážek meče. (Obr. 31)
Nejdříve zatlačte kryt řetězového kola (3) do upínacího
prvku (4). P
řesvědčte se, zda je čep (8)
napínače řetězu umístěn v otvoru na meči. Poté jej
zatlačte nad pojistný šroub
a současně zvedejte pilový řetěz (9) nad zachycovač (13).
Ručně utáhněte pojistnou matici (2). (Obr. 32)
Napínání pilového řetězu
Otáčejte stavěcím šroubem řetězu (5) doprava (ve směru
hodinových ručiček), dokud řetěz nezapadne do vodicí
drážky na spodní straně meče (viz kružnice).
Mírně nadzvedněte konec meče a otáčejte stavěcím
šroubem řetězu (5) doprava (ve směru hodinových
ručiček), dokud se řetěz nedotkne spodní strany meče.
Stále p
řidržujte špičku meče a dotáhněte pojistné matice
(2) univerzálním klíčem. (Obr. 33)
Kontrola napnutí řetězu (Obr.34)
Napnutí řetězu je správné, pokud řetěz spočívá na spodní
straně meče a lze jím stále snadno otáčet rukou.
Při této činnosti musí být uvolněna brzda řetězu.
22
21
20
19
18
17
16
15
14
13
11
10
9
7
5
4
8
6
3
2
1
15
12
1. Zadní držadlo
2. Pojistné tlačítko (zámek plynu)
3. Páčka plynu
4. Ochrana rukou (aktivace brzdy řetězu)
5. Řetěz
6. Meč
7. Pouzdro meče
8. Pojistné matice
9. Zachycovač řetězu (bezpečnostní
zařízení)
10. Kryt řetězového kola
11. Tlumič výfuku
12. Zapalovací svíčka
13. Přední rukojet’ (válcové držadlo)
14. Rukojet’ startéru
15. Spínač zapnutí/vypnutí (zkratový
spínač)
16. Místo připojení karabiny nebo lana
17. Víčko nádrže na olej
18. Kryt ventilátoru se spouštěcí sestavou
19. Víčko palivové nádrže
20. Kryt vzduchového filtru
21. Páčka sytiče
22. Plnicí čerpadlo
