84 PORTUGUÊS
Controlo do interruptor no painel do visor e nos componentes do ecrã
Botões e descrições no ecrã inicial
Fig.9
1. Indicador LED A
Acende nas cores verde, vermelho, azul e amarelo.
2. Ecrã de exibição
3. Botão de seta para cima
botões no painel em conformidade.
4. Botão de seta para baixo
botões no painel em conformidade.
5. Botão de seta para a esquerda
botões no painel em conformidade.
6. Botão de seta para a direita
botões no painel em conformidade.
7. Janela de informação
anterior
8. Indicador de modo
Exibe o modo selecionado no momento.
ferramenta.
9. Indicador de estado de comunicação de dados
Os símbolos de estado indicam o estado da comunica-
ção de dados do seguinte modo:

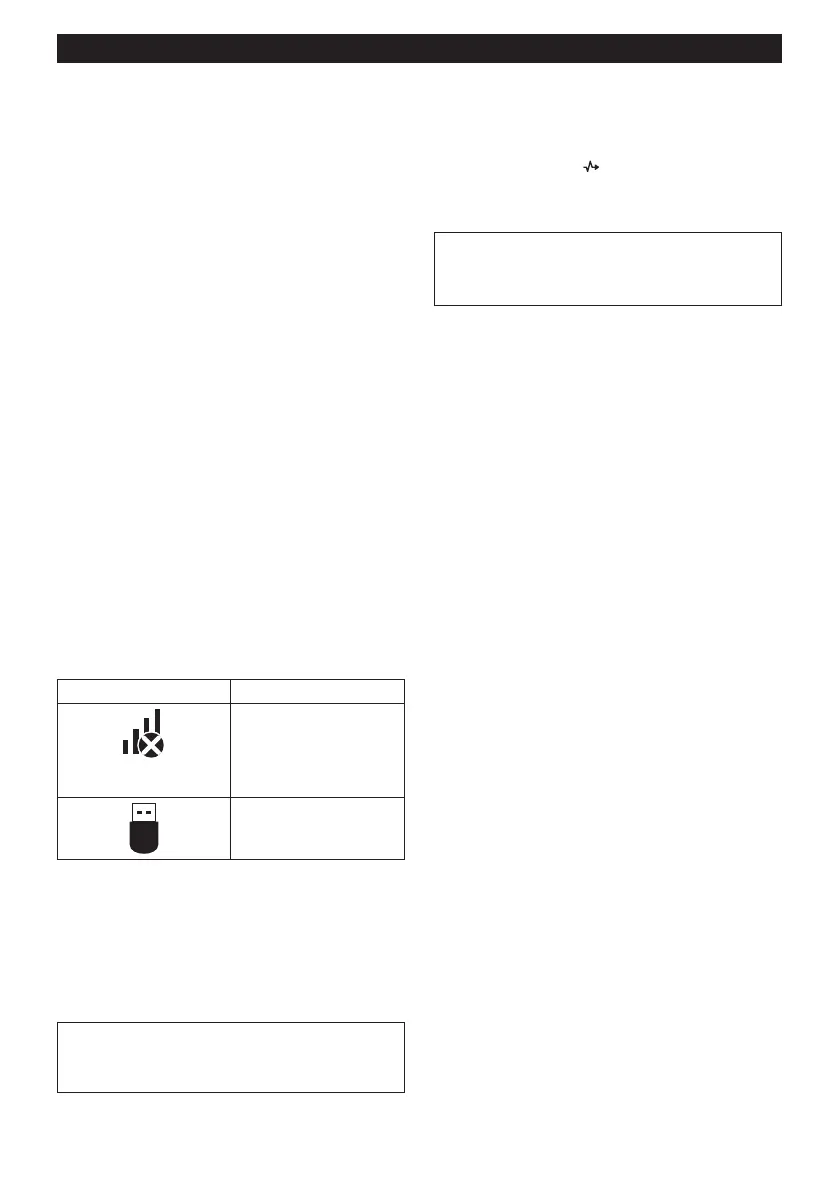

Símbolo de estado Estado de comunicação
Comunicação de dados
não estabelecida
* Este símbolo aparece
sempre no ecrã durante a
operação de aperto.
Comunicação de dados
USB estabelecida
10. Indicador de trabalho
Exibe o número de trabalho selecionado no momento.
É possível guardar até 8 trabalhos na memória da ferra-
menta, utilizando o software da aplicação desenvolvido
para esta ferramenta.
Os dados do trabalho incluem informações sobre as
-
rio de aperto e a velocidade de rotação.
NOTA: Quando o número zero aparece no ecrã,
nenhuns dados do trabalho são guardados na fer-
ramenta. Crie um trabalho utilizando o software da
aplicação desenvolvido para esta ferramenta.
11. Número da página exibido no momento no
ecrã/ número total de páginas
12. Indicador de progresso de memorização de
dados
Um símbolo de estado (
) aparece no ecrã de exibi-
de operação estão a ser guardados na memória da
ferramenta.
OBSERVAÇÃO: Não remova a bateria da
guardados na memória da ferramenta.
