49
nevdechovali nebo se jich nedotýkali. Přečtěte
si bezpečnostní materiálové listy dodavatele.
18. Vždy používejte protiprachovou masku /
respirátor odpovídající materiálu, se kterým
pracujete.
TYTO POKYNY USCHOVEJTE.
VAROVÁNÍ:
NEDOVOLTE, aby pohodlnost nebo pocit znalosti
výrobku (získaný na základě opakovaného
používání) vedly k zanedbání dodržování
bezpečnostních pravidel platných pro tento výrobek.
NESPRÁVNÉ POUŽÍVÁNÍ nebo nedodržení
bezpečnostních pravidel uvedených v tomto návodu
k obsluze může způsobit vážné zranění.
POPIS FUNKCE
POZOR:
• Před nastavováním nástroje nebo kontrolou jeho
funkce se vždy přesvědčte, že je vypnutý a
vytažený ze zásuvky.
Nastavení přečnívání nástroje
Fig.1
Chcete-li upravit přečnívání pracovního nástroje, povolte
upínací matici a přesuňte podle potřeby základnu
nahoru nebo dolů otáčením stavěcího šroubu. Po
seřízení pevným dotažením upínací matice základnu
nástroje zajistěte.
Seřízení úhlu základny nástroje
Fig.2
Povolte křídlové šrouby a nastavte úhel základny
nástroje (5° na dílek) tak, abyste dosáhli požadovaného
úhlu řezání.
Nastavení míry úkosování
Při nastavování míry úkosování povolte křídlové matice
a seřiďte patku jednoruční frézky.
POZOR:
• Odpojte nástroj od zdroje napájení a přepněte
spínač do polohy „VYP" (OFF). Otočte několikrát
matici upínacího pouzdra na nástroji a přesvědčte
se, zda se volně otáčí pracovní nástroj a zda se
nedotýká základny nebo patky frézky.
Zapínání
Fig.3
Nástroj se spouští přesunutím spínací páčky do polohy
zapnuto I. Nástroj se zastavuje přesunutím spínací
páčky do polohy vypnuto O.
MONTÁŽ
POZOR:
• Než začnete na nástroji provádět jakékoliv práce,
vždy se předtím přesvědčte, že je vypnutý a
vytažený ze zásuvky.
Instalace a demontáž pracovního nástroje
Fig.4
POZOR:
• Nedotahujte matici upínacího pouzdra bez
vloženého pracovního nástroje. V opačném
případě dojde ke zlomení kužele upínacího
pouzdra.
• Používejte pouze klíče dodané spolu s nástrojem.
Vložte pracovní nástroj úplně do kužele upínacího
pouzdra a pomocí dvou klíčů pevně dotáhněte matici
upínacího pouzdra.
Při demontáži pracovního nástroje použijte opačný
postup montáže.
Instalace patky frézky (po demontáži z
nástroje)
Fig.5
POZNÁMKA:
• Patka frézky je na nástroj nainstalována u výrobce.
Při instalaci patky frézky podle obrázku použijte šrouby,
křídlové matice, pružné podložky a ploché podložky.
PRÁCE
Fig.6
Zapněte nástroj bez toho, aby byl pracovní nástroj ve
styku s dílem a počkejte, dokud pracovní nástroj
nedosáhne plné rychlosti. Poté posunujte nástroj po
povrchu dílu. Udržujte základnu nástroje a patku frézky
zarovnanou s boky dílu.
POZNÁMKA:
• Nástroj lze po demontáži patky použít jako
konvenční frézku.

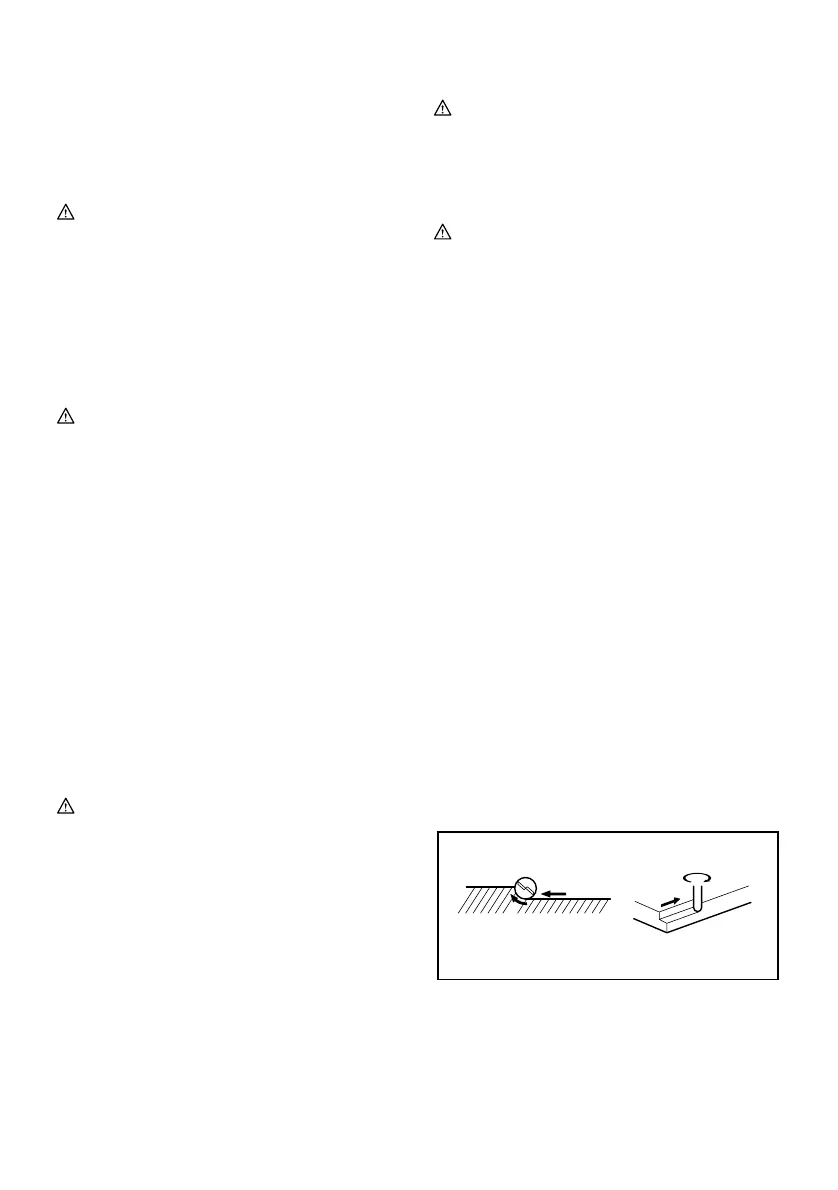

Při řezání hran by se měl povrch dílu nacházet na levé
straně pracovního nástroje ve směru přísunu.
1
2
3
4
4
2
001984
1. Zpracovávaný díl
2. Směr otáčení nástroje
3. Pohled na nástroj shora
4. Směr přívodu
