Master BV 80 User Manual

ES
8

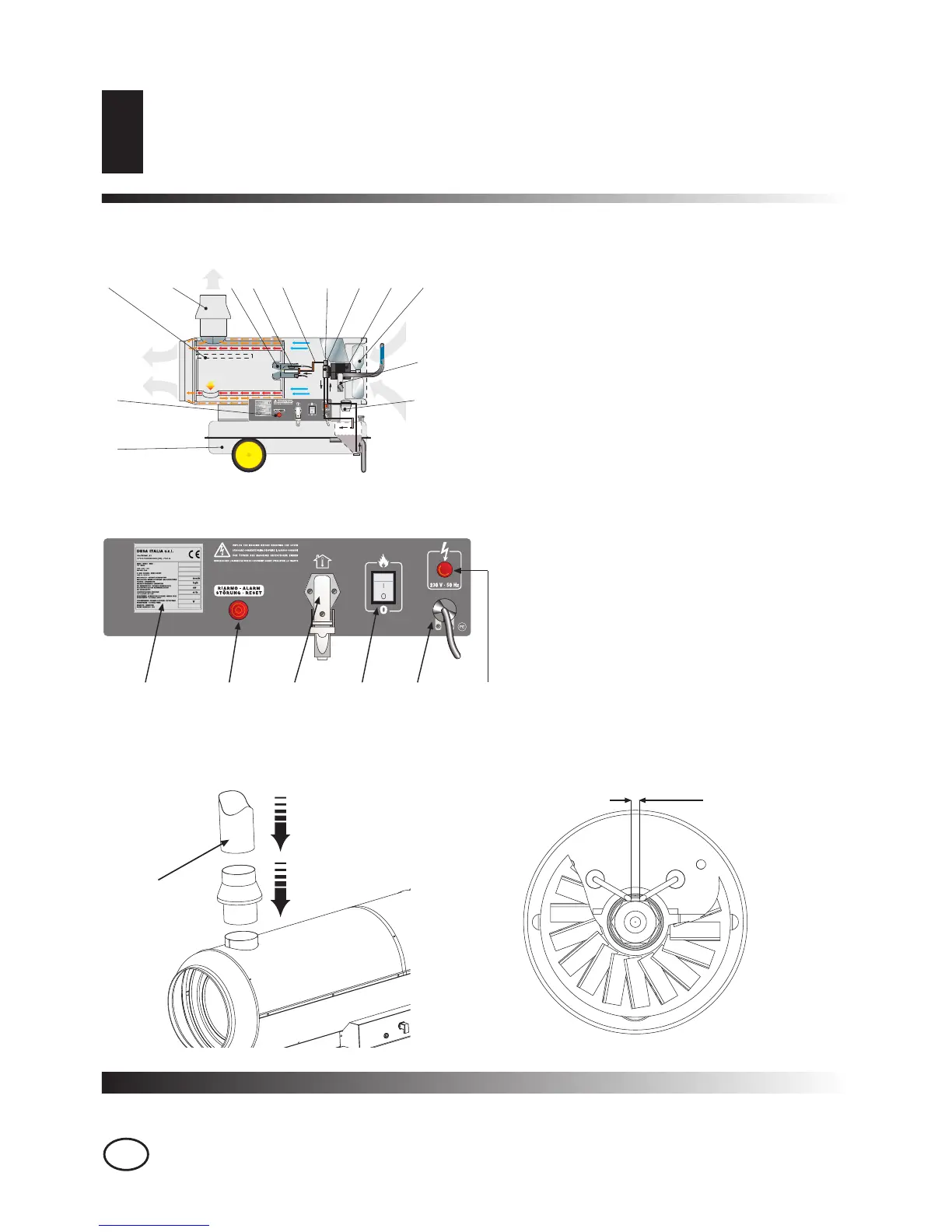

ESQUEMA DE FUNCIONAMIENTO
CUADRO ELÉCTRICO
ESQUEMA FIJACIÓN CHIMENEA
REGULACIÓN ELECTRODOS
1 Cámara de combustión
2 Racor del humo anti-viento
3Quemador
4 Boquilla
5 Circuito combustible
6 Bomba gasóleo
7 Electro-válvula combustible
8 Motor
9Ventilador
10 Estribo devanado cable
11 Filtro combustible
12 Tanque combustible
13 Cuadro de mandos
1 Pulsador de reactivación
2 Etiqueta de identificación
3 Interruptor principal
4Toma para termostato ambiente
5 Cable de alimentación
6 Luz indicadora tensión
ESQUEMA DE FUNCIONAMIENTO
1 2 3 6 8 9
12
13
11
4
5 7
10
CUADRO ELÉCTRICO
123 546
ESQUEMA FIJACIÓN
CHIMENEA
REGULACIÓN ELECTRODOS
2-3 mm
214356
Tubo Ø 150 mm
