Master BV 80 User Manual

ES
9

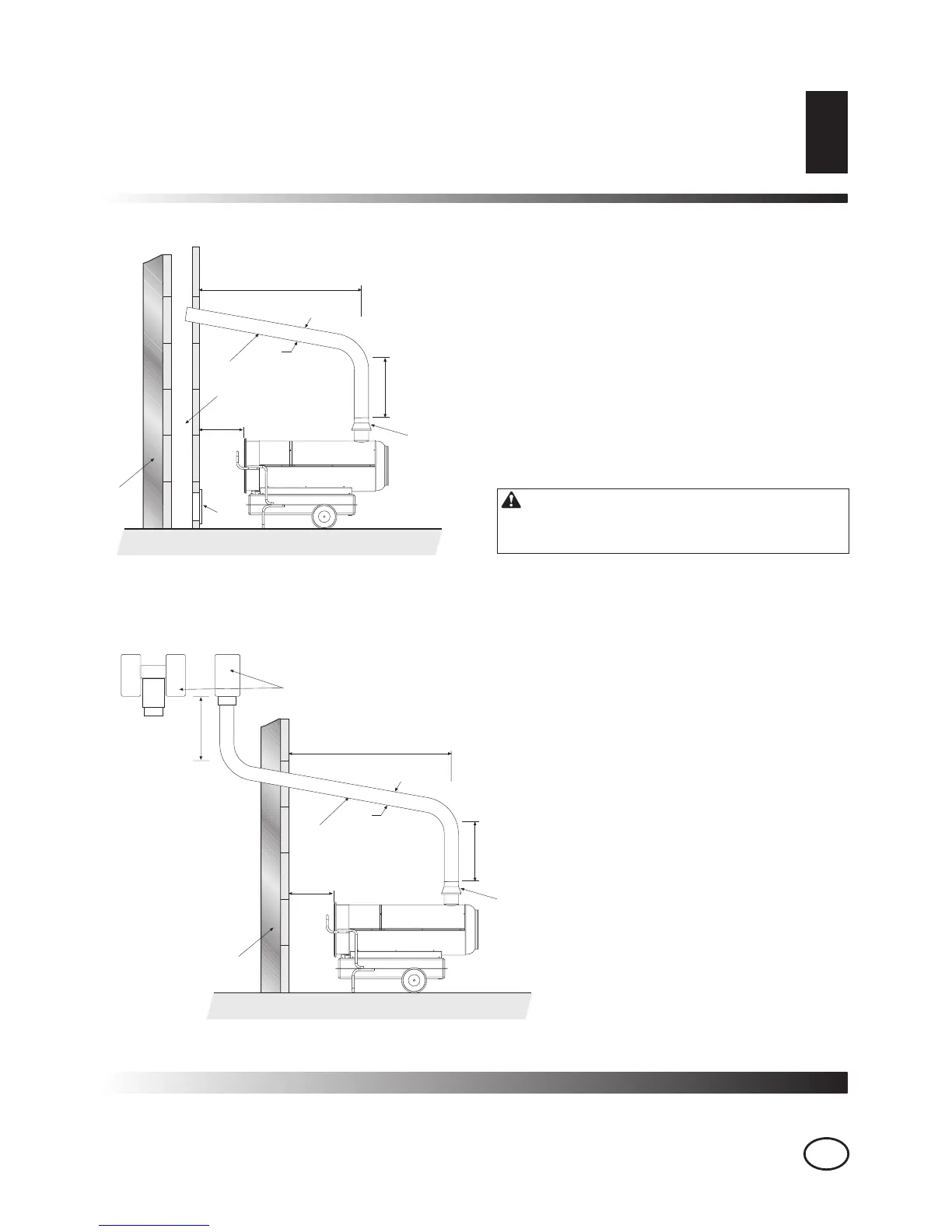

ESQUEMA POSICIONAMIENTO TUBO HUMOS
ESQUEMA POSICIONAMIEN-
TO TUBO HUMOS
A Mínimo 1 m
B Mínimo 1 m
C Lo más corto posible
D Igual o mayor a diámetro salida humos generador
E Mínimo 1 m
1 Dispositivo antiviento del que está dotado el generador
2Cruzamiento horizontal con pendencia mínima hacia arriba por lo
menos de 5°
3 Chimenea de dimensiones internas mínimas de 20 x 20 cm
4 Boca anti explosión - inspección chimenea
5 Arrimo
6 Activador de tiro a “H”
¡CUIDADO! Los esquemas en adjunto son apro-
ximativos; la instalación de la chimenea debe
responder a las vigentes disposiciones de ley.
5
4
A
3
2
D
C
1
B
A
6
2
D
C
1
B
5
E
