Page 5
Danger d’écrasement ou de happement. Au cours du fonctionnement, lorsque
l’actionneur ferme la menuiserie, la force exercée sur les buté
300N; cette pression est suffisante pour écraser des doigts en cas de distraction.
Contrôler que le fin de course ait été réglé avec, au moins, un centimètre en moins
par rapport au blocage des butées mécaniques, limiteurs de course ou autre
obstacle physique à l’ouverture du vantail.
En cas de panne ou de mauvais fonctionnement, éteindre l’appareil à partir de
l’interrupteur général et appeler un technicien qualifié.
2. Formules et conseils pour l’installation

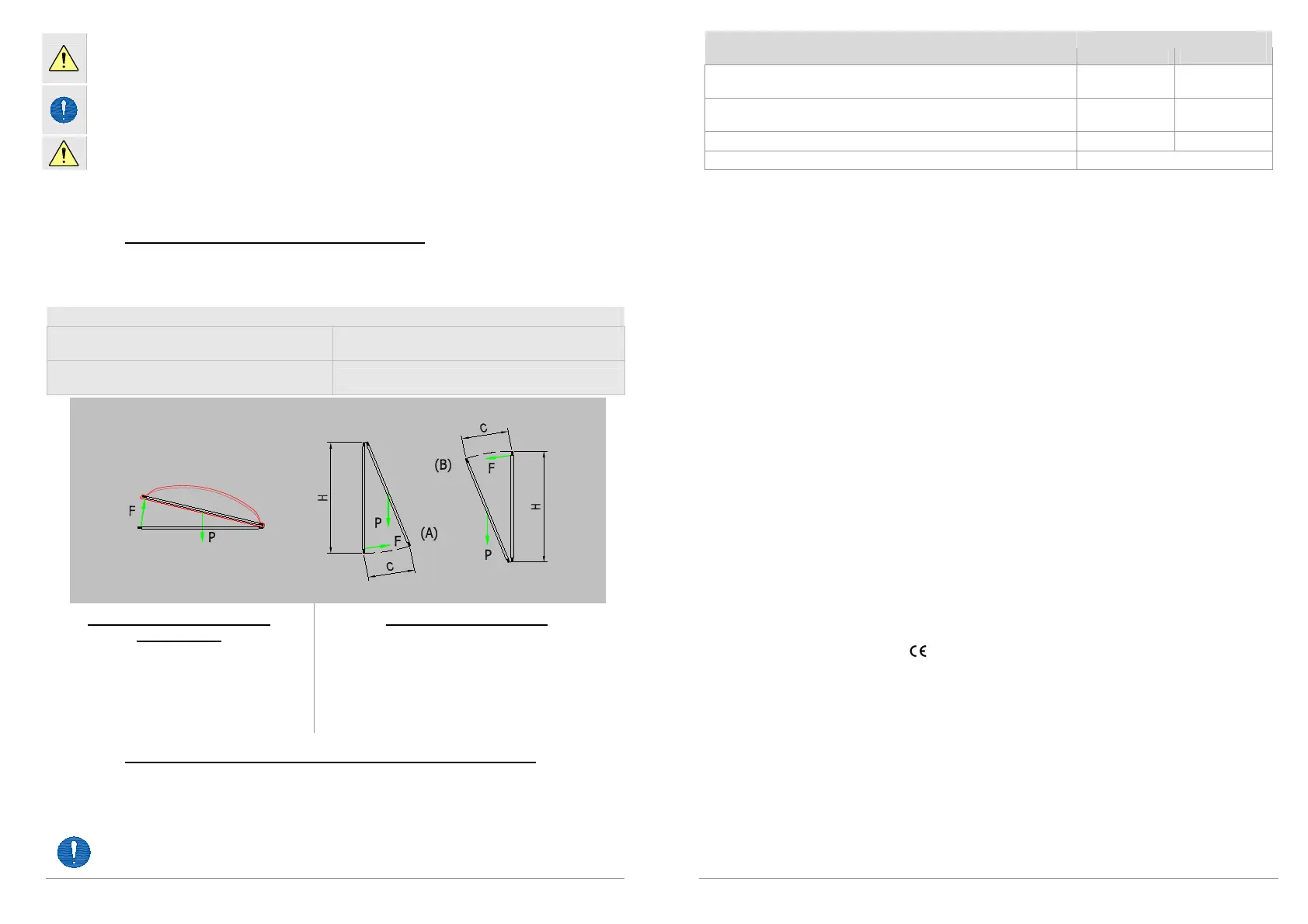

2.1. Calcul de la force d’ouverture / fermeture
Les formules figurant sur cette page permettent de calculer approximativement la force
requise pour ouvrir ou fermer la fenêtre, en tenant compte de tous les facteurs intervenant
dans ce calcul.
Symboles utilisés pour le calcul
F (Kg) = Force ouverture ou fermeture
P (Kg) = Poids de la fenêtre (uniquement
vantail mobile)
C (cm) = Course de l’ouverture (course
actionneur)
H (cm) = Hauteur du vantail mobile
Pour coupoles ou lucarnes
horizontales
F = 0,54 x P
(Toute charge de neige ou de vent sur
la coupole sera calculée à part).
Pour fenêtres verticales
A L’ITALIENNE (A)
A VASISTAS (B)
F = 0,54 x P x C : H
(Toute charge de vent favorable ou contraire
sur le vantail sera calculée à part).
2.2. Ouverture maximale en fonction de la hauteur du vantail
La course de l’actionneur dépend de la hauteur du vantail et de l’application prévue.
Vérifier que la course de l’actionneur n’empiète pas sur le profil du vantail et que la chaîne
ne force pas sur la menuiserie (dimensions en mm).
ATTENTION. Pour des raisons de sécurité, il convient de ne pas monter l’actionneur si
les dimensions sont inférieures à celles données au tableau ci-dessous. Si la hauteur
de votre vantail est inférieure, contacter le constructeur pour vérifier l’application.
Page 6
Mode d’installation
Sélection course actionneur
240 360
Coupoles, lucarnes ou fenêtres verticales avec ouverture à
l’italienne et attache frontale
400 550
Fenêtres avec ouverture à l’italienne avec attache
horizontale
400 550
Fenêtres avec ouverture à vasistas (moteur sur le châssis)
400 550
Fenêtres avec ouverture à vasistas (moteur sur le vantail)
Contacter le constructeur
3. Informations techniques de fonctionnement
L’actionneur à chaîne effectue le mouvement d’ouverture et de fermeture de la fenêtre au
moyen d’une chaîne en acier à deux rangées logée à l’intérieur d’un boîtier. Le mouvement
est obtenu grâce à l’énergie électrique qui entraîne un motoréducteur contrôlé par un
dispositif électronique fonctionnel.
L’ouverture de la fenêtre peut être programmée et le dispositif fait sortir la chaîne de 240 et
360 mm.
En rentrant, c’est-à-dire avec la fermeture de la fenêtre, le fin de course utilise un
processus d’autodétermination électronique à absorption de puissance, ce qui élimine
toute nécessité de réglages.
L’actionneur sort d’usine avec le fin de course en retrait d’environ +1 cm. Ceci permet de
monter l’actionneur même en l’absence d’énergie électrique pour activer la menuiserie et
de laisser la fenêtre fermée à la fin du montage.
L’attache de l’actionneur aux brides de support est rapide, sans vis de fixation et permet à
celui-ci de tourner pour effectuer la course de la chaîne même en cas de fenêtres de
hauteur réduite.
4. Construction et normes de référence
L’actionneur à chaîne CLOUD a été conçu et construit pour ouvrir et fermer les fenêtres
à l’italienne, vasistas, fenêtres de toit, coupoles et lucarnes. Leur emploi spécifique est
destiné à aérer et climatiser les pièces; toute autre utilisation étant déconseillée sauf
autorisation préalable du constructeur.
La connexion électrique respectera les normes en vigueur sur la conception et la
réalisation des installations électriques.
L’actionneur est construit en conformité avec les directives de l'Union européenne et est
certifié conforme à la marque .
Tout dispositif de service et de commande de l’actionneur sera produit conformément
aux normes en vigueur et respectera la législation promulguée par la Communauté
européenne en la matière.
Chaque actionneur est emballé individuellement dans un carton qui contient:
• Actionneur électrique dans la version à 110÷230V~ (a.c.) 50/60Hz ou à 24V═ (d.c.) doté
de son câble d’alimentation électrique qui est directement raccordé à la machine.
• Gabarit de perçage.
• Brides standard de support (A).
• Sachet d’accessoires.
• Livret d’instructions.
Note : les brides pour l’attache à vasistas (C) et à l’italienne (D) doivent être demandées
séparément.
