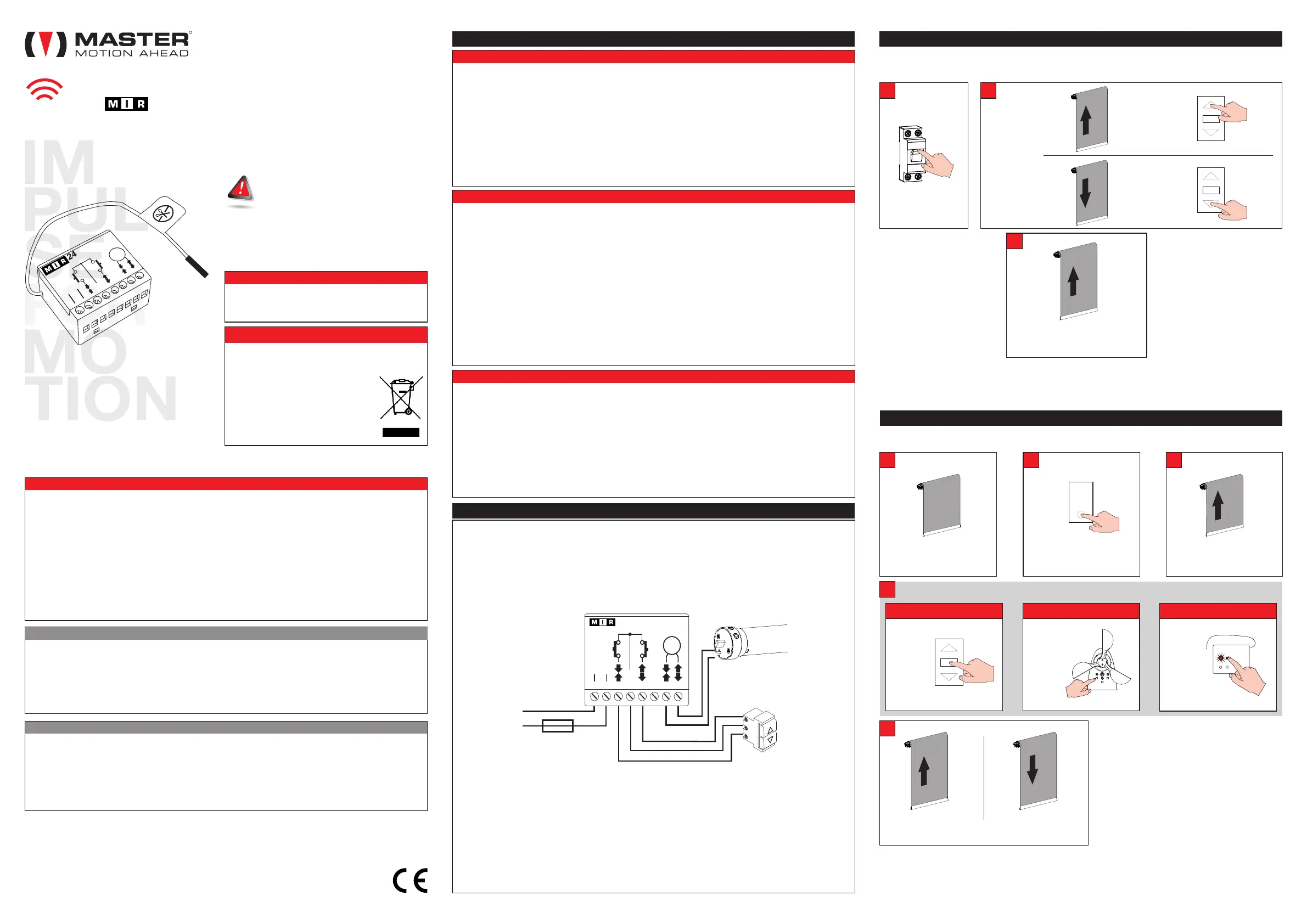

R
www.mastermotion.eu
433,42 MHz
rev00_23.07.17
Manuel d'utilisation pour :
24
M
CC
C
24 Vdc
Cher client, nous vous remercions d'avoir acheté un
produit MASTER S.p.A. Ce guide contient les
informations concernant les modes d'emploi du
produit. Lire attentivement les instructions et les
conserver pour d'éventuelles consultations
successives. Le module MIR 24 est indiqué pour le
contrôle d'un moteur électrique à courant continu
pour la mise en mouvement de rideaux occultants,
moustiquaires, volets ou éléments similaires. Toute
autre utilisation, hors du champ défini par MASTER
S.p.A., est interdite et comporte, tout comme le non-
respect des instructions figurant dans ce guide,
l'annulation de la responsabilité et de la garantie
MASTER S.p.A.
Tous les produits et les spécifications techniques cités dans ce document sont sujets à variations sans aucun préavis. Le
constructeur ne peut pas être considéré responsable des dommages causés par une utilisation impropre, erronée ou
irrationnelle.
ü n° 1 récepteur MIR 24
ü n° 1 support mural
ü le présent manuel
Contenu de l'emballage
ü Vérifier que l'emballage est intact et n'a pas subi de dommages lors du transport.
ü Le produit est conçu pour être inséré à l'intérieur de boîtes de dérivation. Ce module ne prévoit aucune
protection contre l'eau et il ne prévoit qu'une protection minimum contre le contact de parties solides.
ü Il est interdit d'installer le module dans des environnements qui ne sont pas protégés de manière adéquate et
à proximité de sources de chaleur.
ü Utiliser les boutons de commande à positions momentanées ; ne pas utiliser de déviateurs avec position
maintenue.
ü Les boutons de commande doivent être à vue de l'application, mais éloignés des parties en mouvement et à
une hauteur d'au moins 1,5 m du sol.
ü Agir sur le produit en faisant attention et en utilisant les outils appropriés.
ü Dans le cas de plusieurs appareils radio sur la même installation, la distance qui les sépare ne doit pas être
inférieure à 1,5 m.
ü Ne pas installer le produit à la proximité de surfaces métalliques.
ü Ne pas modifier ou remplacer de pièces sans l'autorisation du constructeur. Ne pas ouvrir ni percer le
conteneur.
ü Il est interdit et dangereux de manipuler le câble de l'antenne. Si le câble de l'antenne est endommagé,
remplacer le produit.
01B. AVERTISSEMENTS POUR L'INSTALLATION
À la fin du cycle de vie du produit, l'éliminer
conformément aux règlementations locales en
vigueur ou le remettre au revendeur
au moment de l'achat d'un dispositif
équivalent. Ce produit pourrait
contenir des substances polluantes
pour l'environnement et dangereuses
pour la santé. Il est interdit d'éliminer
ce produit en le jetant dans les
déchets domestiques.
Élimination
ü Alimentation : 24 Vcc
ü Absorption maximale : 2A
ü Dimensions : 45 x 38 x 25 mm
ü Poids : 40 gr
ü Température de fonctionnement : de -20 à +55°C
ü Degré de protection : IP20
ü Temps de travail : réglable de 5 à 240 s
ü Fréquence radio : 433.42 MHz
ü Émetteurs mémorisables : 15*
ü Capteurs vent mémorisables : 4
ü Portée (estimations) : 100 m en champ libre, 20
m à l'intérieur de bâtiments
ü (*) capteurs pluie et capteurs soleil inclus
Caractéristiques techniques
Il est conseillé de ne pas utiliser de systèmes radio dans des environnements avec de fortes interférences (par exemple,
près des postes de police, des aéroports, des banques et des hôpitaux). Il convient dans tous les cas d'effectuer une visite
technique des lieux avant d'installer tout système radio pour détecter les sources d'interférence possibles. Les systèmes
radio peuvent être employés dans les cas où les éventuels brouillages ou dysfonctionnements de l'émetteur ou du
récepteur ne représentent pas un facteur de risque ou si ce facteur est annulé par des systèmes de sécurité appropriés. La
présence de dispositifs radio opérant à la même fréquence de transmission (433,42 MHz) peut interférer avec le récepteur
radio en réduisant ainsi la portée du système, ce qui limite la fonctionnalité de l'installation.
Notes sur les systèmes radio
ü Le produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou bien avec un manque d'expérience ou de
connaissance, à moins qu'elles n'aient pu bénéficier, par le biais d'une personne responsable de leur sécurité,
d'une surveillance ou d'instructions concernant le produit.
ü Avant d'actionner le store enrouleur, s'assurer qu'aucune personne ou chose ne se trouve dans la zone
concernée par le mouvement du store enrouleur. Contrôler l'automation durant le mouvement et maintenir les
personnes à une distance de sécurité, jusqu'à la fin du mouvement.
ü Ne pas permettre aux enfants de jouer avec l'appareil et avec les dispositifs de commande fixes. En outre,
garder les dispositifs de commande portables (télécommandes) hors de la portée des enfants.
ü Ne pas actionner le store enrouleur quand on effectue des opérations d'entretien (ex. nettoyage des vitres,
etc.). Si le dispositif de commande est du type automatique, débrancher le moteur de la ligne d'alimentation.
01C. AVERTISSEMENTS POUR L'UTILISATION
02. CONNEXIONS ÉLECTRIQUES
ü Effectuer les connexions sans alimentation.
ü Vérifier que la ligne d'alimentation électrique ne dépend pas de circuits destinés à l'éclairage.
ü Un dispositif magnétothermique ou différentiel doit être inséré sur la ligne d'alimentation. En outre, un dispositif
de déconnexion avec une catégorie de surtension III, c'est-à-dire avec une distance entre les contacts d'au
moins 3,5 mm, doit être inséré sur la ligne.
ü Le produit ne prévoit aucune protection contre les surcharges ou le court-circuit. Prévoir sur la ligne
d'alimentation une protection adéquate à la charge ; par exemple, un fusible avec une valeur maximum de 2 A.
ü Il est interdit de raccorder au module plus d'un moteur à courant continu.
ü Utiliser les boutons de commande à positions momentanées ; ne pas utiliser de déviateurs avec position
maintenue.
Alimentation :
Le module MIR 24 doit être alimenté à la tension de 24 Vcc. La tension d'alimentation doit être appliquée aux
bornes 1 (-) et 2 (+) .
Connexion du moteur
Le moteur doit être raccordé aux bornes 7 et 8. Il est interdit de raccorder directement au module plus
d'un moteur. Raccorder un seul moteur en courant continu à chaque module.
Connexion des boutons de commande (en option)
Les boutons de commande doivent être connectés aux bornes 3 et 5 ; le fil commun des boutons doit être
connecté à la borne 4. Les boutons de commande doivent être à positions momentanées ; ne pas utiliser
de déviateurs avec position maintenue. Plusieurs boutons de commande peuvent être connectés à la
centrale à travers une connexion en parallèle. Pour effectuer une manœuvre de montée ou de descente,
appuyer sur le bouton correspondant pendant au moins 0,5 sec ; pour bloquer la manœuvre, appuyer
brièvement sur l'un des boutons de commande quelconque.
C
24 Vcc
M
cc
1 2 3 4 5 6 7 8
24
Alimentation
24 Vcc
Fusible 2A
Ce produit est compatible avec les
émetteurs séries ARCO, VISIO, FLUTE,
KUADRO, KORT et équivalentes.
Avant d'entamer la procédure de
pr ogr am ma tio n, l ire l e ma nu el
d'instructions de l'émetteur et repérer les boutons
MONTÉE, STOP, DESCENTE et PROG.
Dans la description suivante, l'émetteur est
représenté de manière tout à fait générique.
ü L'installation incorrecte peut causer de graves blessures.
ü Conserver ces instructions pour les éventuelles interventions futures d'entretien et d'élimination du
produit
ü Toutes les opérations d'installation, de connexion, de programmation et d'entretien du produit doivent
être effectuées exclusivement par un technicien qualifié et compétent, en respectant les lois, les
normes, les règlementations locales et les instructions figurant dans ce manuel.
ü Le câblage électrique doit respecter les normes CEI en vigueur La réalisation de l'installation électrique
définitive est réservée, selon les dispositions du décret ministériel italien 37/2008, exclusivement à
l'électricien.
ü Certains applications requièrent la commande avec « homme présent » et peuvent exclure l'utilisation
de commandes radio ou exiger des sécurités particulières.
ü Pour prévenir les situations potentiellement dangereuses, vérifier périodiquement les conditions de
01A. AVERTISSEMENTS POUR LA SÉCURITÉ
01. AVERTISSEMENTS. ATTENTION !
Cette procédure permet de mémoriser le premier émetteur.
Attention : Avant d'entamer la procédure d'installation, régler les fins de course mécaniques du
moteur raccordé au module.
03. PREMIÈRE INSTALLATION
Si la procédure d'installation n'est pas effectuée correctement, il est possible de rétablir le réglage d'usine
(voir la section 12. Rétablissement des réglages d'usine).
ON
Alimenter le module.
A
Le moteur
effectue 4
mouvements
...
B
C
Dans les 15 secondes
appuyer sur
x4
Dans les 15 secondes
appuyer sur
Le moteur effectue un court
mouvement en montée.
01. Avertissements.
02. Connexions électriques.
03. Première installation.
04. Mémorisation/suppression d'un dispositif radio.
05. Logique de fonctionnement du capteur vent.
06. Logique de fonctionnement du capteur soleil.
07. Logique de fonctionnement du capteur pluie.
08. Fonction « Air Change » (renouvellement de l'air).
09. Fonction Orientation.
10. Réglage du temps de travail.
11. Logique de fonctionnement des boutons de commande.
12. Rétablissement des réglages d'usine (RESET - remise à zéro).
Index
SE
SE
x4
MONTÉE
DESCENTE
x1
Cette procédure permet de mémoriser/supprimer d'autres émetteurs, en plus du premier déjà mémorisé,
ou bien des capteurs vent ou soleil/vent, ou bien des capteurs pluie.
04. MÉMORISATION/SUPPRESSION D'UN DISPOSITIF RADIO
ü Le module peut mémoriser jusqu'à 15 codes
radio (hormis les capteurs vent ou soleil/vent
radio). La condition de « mémoire insuffisante
» est signalée par 2 mouvements en descente.
ü Si le module a mémorisé un seul émetteur
portable, celui-ci ne peut pas être effacé (le
non-effacement est signalé par 2 mouvements
en descente).
ü Le module peut mémoriser jusqu'à 4 capteurs
vent radio, dont l'un d'entre eux peut être un
capteur soleil/vent. La condition de « mémoire
insuffisante » est signalée par 2 mouvements
en descente.
ü Le module peut mémoriser plusieurs capteurs
pluie.
ü Si le capteur est un capteur à pile, enfoncer la
touche 1 jusqu'à 10 secondes.
Placer le moteur en position
intermédiaire.
A
Le moteur signale l'opération effectuée.
Mémorisé !
Supprimé !
E
Appuyer sur PROG d'un
émetteur déjà mémorisé
pendant environ 5 secondes.
B
Le moteur effectue 2
mouvements en montée.
C
POUR CAPTEUR VENT
(1)
POUR CAPTEUR PLUIE
P2
(1)
(1)
POUR ÉMETTEUR
D
DANS LES 15 SECONDES APPUYER SUR :
(1)
STOP
P1 P2
x2
x1 x1
+
-
-
+
