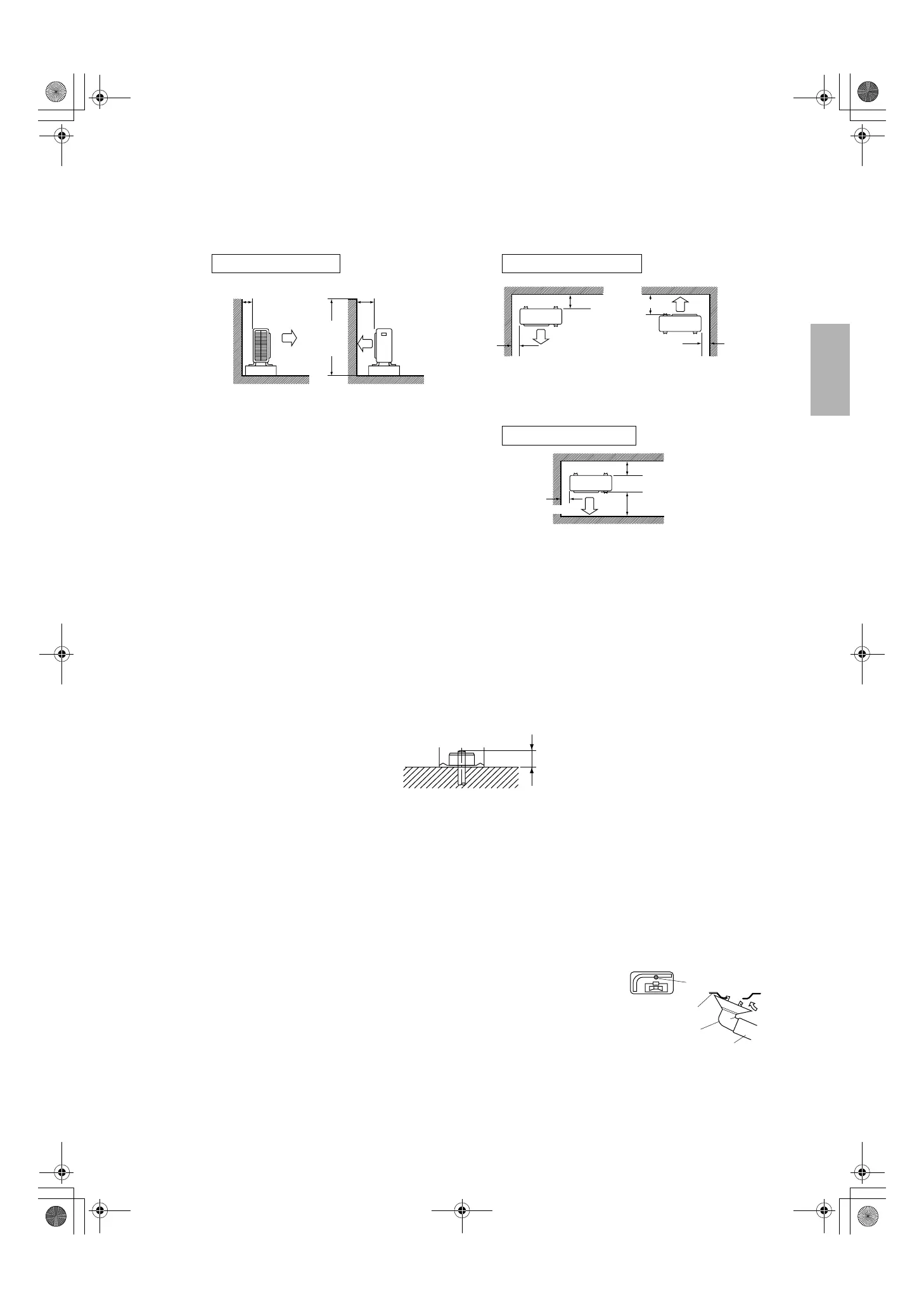

Richtlinien für die Installation
• Wenn sich im Lufteinlass- oder -auslasspfad des Außengeräts eine Wand oder ein sonstiges Hindernis befindet, befolgen Sie die
nachfolgenden Richtlinien für die Installation.
• Für alle im Folgenden dargestellten Installationsmuster sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen.
Vorsichtsmaßnahmen bei der Installation
• Prüfen Sie die Stärke und die horizontale Ausrichtung der Installationsfläche, damit das Klimagerät nach der Installation ohne
Vibrationen oder Geräusche arbeiten kann.
• Befestigen Sie das Gerät entsprechend der Zeichnung des Fundaments sicher mithilfe der Ankerschrauben. (Beschaffen Sie 4
Sätze von im Handel erhältlichen M8- oder M10–Ankerschrauben mit Muttern und Unterlegscheiben.)
• Am besten dreht man die Ankerschrauben so weit ein, bis sie 20mm über die Oberfläche des Fundaments hinausragen.
Installation des Außengeräts
1.
Installieren des Außengeräts
1) Schlagen Sie bei der Installation des Außengeräts unter “Vorsichtsmaßnahmen zur Wahl des Montageortes” und
“Installationszeichnungen für das Außengerät” nach.
2) Gehen Sie folgendermaßen vor, wenn Ablassarbeit erforderlich ist.
2.
Ablassarbeit
1) Verwenden Sie die Ablassschraube zur Entwässerung.
2) Falls der Abflussstutzen durch eine Montagebasis oder eine Bodenfläche
verdeckt ist, bringen Sie zusätzliche Untersätze von mindestens 30mm Höhe
unter den Füßen des Außengeräts an.
3) Verwenden Sie in kalten Gegenden keinen Ablassschlauch mit dem
Außengerät.
(Das Ablasswasser kann sonst gefrieren und die Heizleistung
beeinträchtigen.)
Mehr als 50 Mehr als 50
Mehr als 150
Mehr
als 100
Mehr als 50 Mehr als 100
Seitenansicht
1200
oder
weniger
Draufsicht
Draufsicht
Einheit: mm
Mehr als 150
Mehr als 300
Mehr als 50
Wand auf einer Seite
Wände auf zwei Seiten
Wände auf drei Seiten
20
Wasserablaufloch
Bodenrahmen
Ablassschraube
Schlauch (handelsüblich,
Innendurchmesser 16mm)
