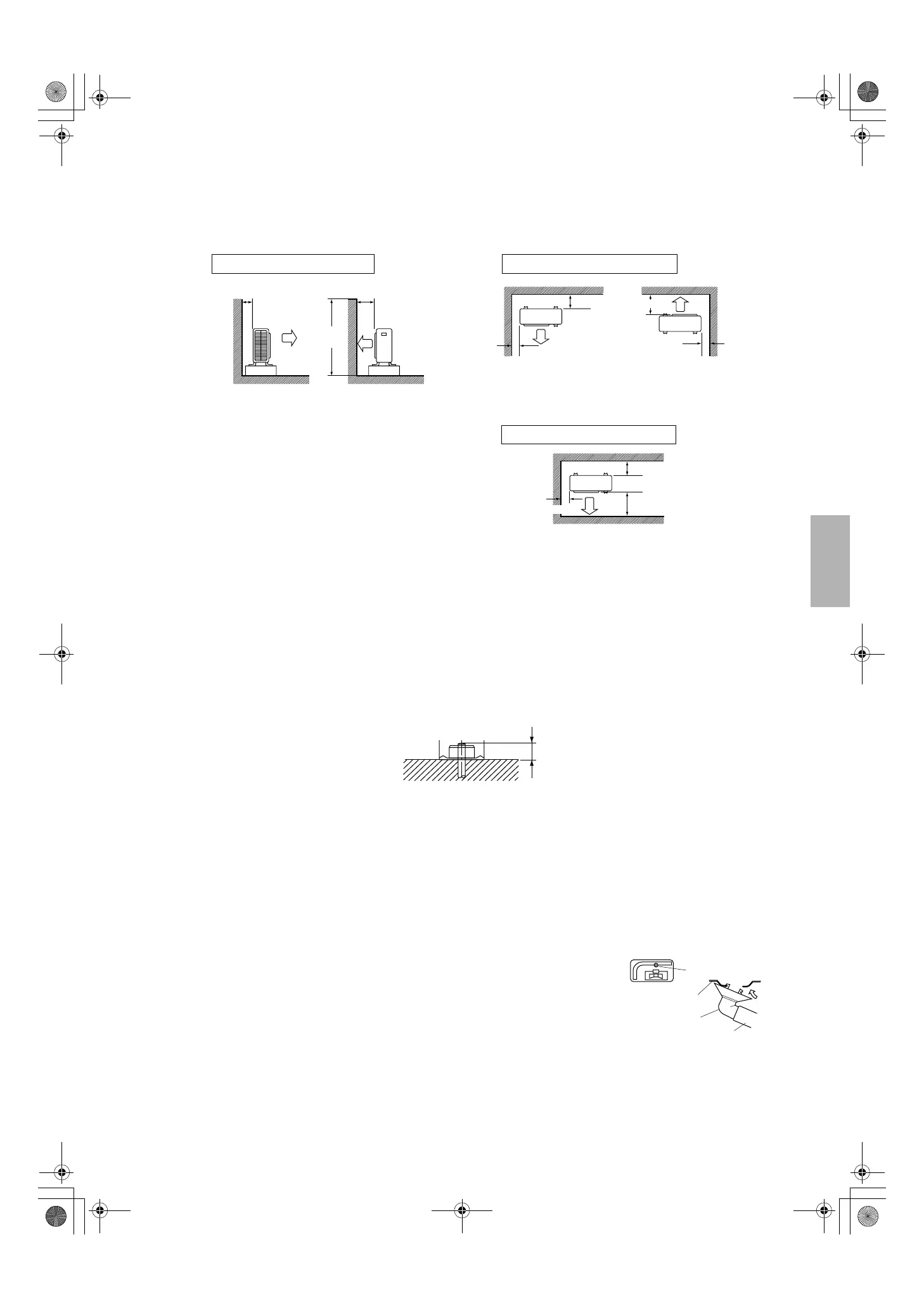

Instructivos para instalación
• Cuando haya una pared o algún otro obstáculo en la ruta del flujo de aire de toma o escape de la unidad exterior, observe los
instructivos de instalación siguientes.
• Para cualquiera de los siguientes patrones de instalación, la altura de la pared del lado de escape debe ser 1200mm o menos.
Precauciones para la instalación
• Verifique la resistencia y el nivel de la base de instalación para que la unidad no cause vibraciones ni ruidos de operación
después de la instalación.
• De acuerdo con el diagrama de fundación, fije bien la unidad mediante los pernos de fundación. (Prepare cuatro juegos de
pernos de fundación M8 o M10, tuercas y arandelas, todos ellos disponibles en el mercado.)
• Conviene atornillar los pernos de fundación hasta que la longitud sea de 20mm desde la superficie de la fundación.
Instalación de la unidad exterior
1.
Instalación de la unidad exterior
1) Al instalar la unidad exterior, refiérase a “Precauciones para seleccionar la localización” y “Diagramas de instalación de la
unidad exterior”.
2) Si es necesario un trabajo de drenaje, siga los procedimientos indicados a continuación.
2.
Trabajo de drenaje
1) Utilice tapón de drenaje para el drenaje.
2) Si el orificio de drenaje queda tapado por la base de montaje o la
superficie del suelo, ponga bases de pie adicionales de por lo menos 30mm
de alto debajo de las patas de la unidad exterior.
3) En las áreas frías, no utilice una manguera de drenaje con la unidad
exterior.
(De lo contrario, el agua de drenaje podría congelarse, y perjudicar el
rendimiento de la calefacción.)
Más de 50 Más de 50
Más de 150
Más
de 100
Más de 50 Más de 100
Vista lateral
1200
o menos
Vista superior
Vista superior
unidad: mm
Más de 150
Más de 300
Más de 50
Un lado de cara a la pared Dos lados de cara a la pared
Tres lados de cara a la pared
20
Orificio de agua de drenaje
Bastidor inferior
Tapón de drenaje
Manguera (disponible
comercialmente, con
diámetro interior de 16mm)
