4 ■Français

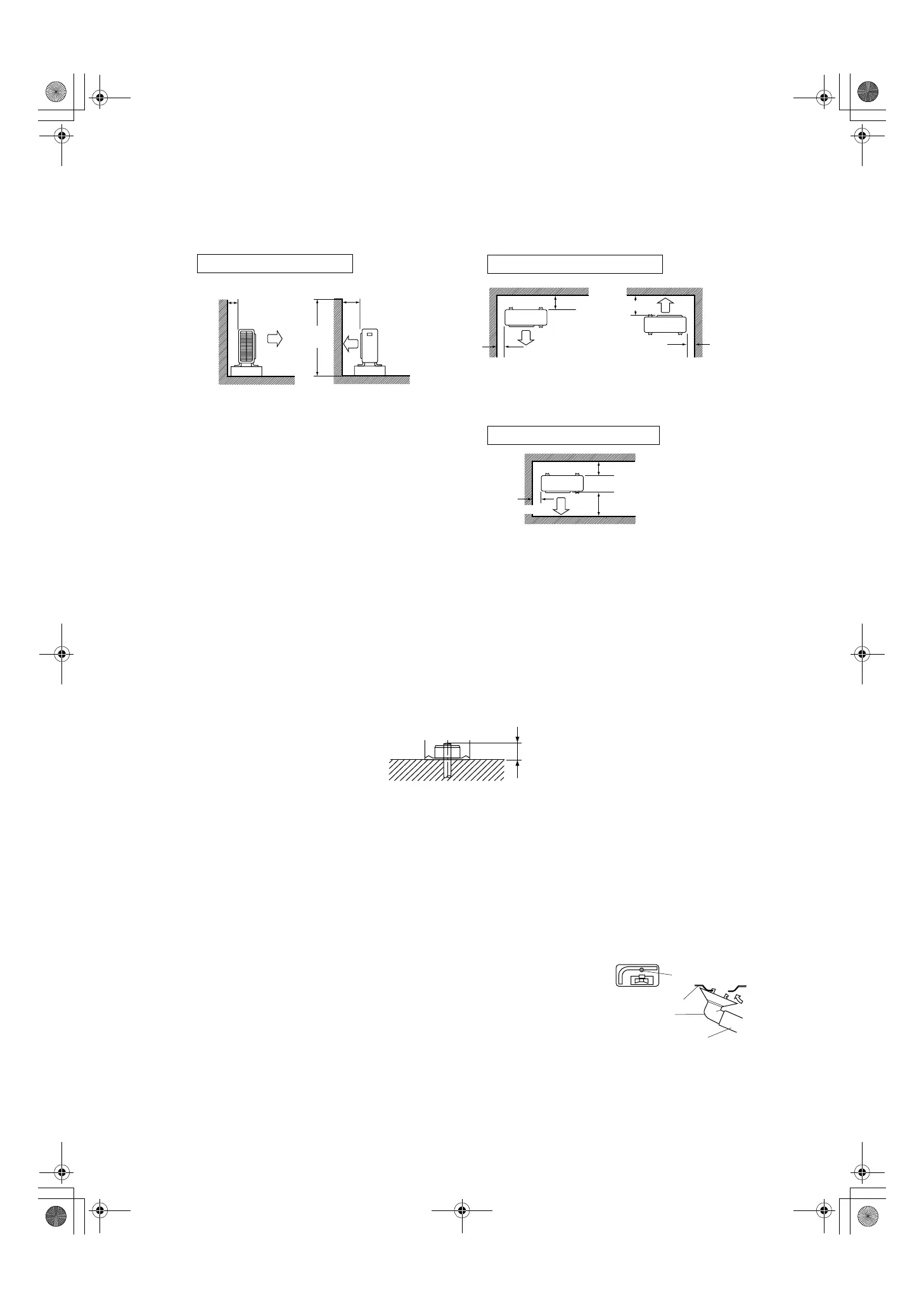

Directives d’installation
• Quand un mur ou un autre obstacle est sur le chemin du flux d’air de l’entrée ou de la sortie d’air de l’unité extérieure, suivez les
directives d’installation suivantes.
• Pour tous les modèles d’installation ci-dessous, la hauteur du mur côté sortie d’air doit être de 1200mm ou moins.
Précautions d’installation
• Vérifiez la solidité et le niveau de l’assise de l’installation afin que l’unité ne produise pas de vibrations ou de bruits de
fonctionnement une fois installée.
• Conformément au dessin de l’assise, fixez solidement l’unité à l’aide des boulons d’assise. (Préparez quatre jeux de boulons
d’assise M8 ou M10, d’écrous et de rondelles, que vous trouverez dans le commerce.)
• Mieux vaut visser les boulons d’assise jusqu’à ce que leur longueur soit à 20mm de la surface de l’assise.
Installation de l’unité extérieure
1.
Installation de l’unité extérieure
1) Lorsque vous installez l’unité extérieure, reportez-vous à “Précautions relatives au choix de l’emplacement” et à “Schémas
d’installation de l’unité extérieure”.
2) Si des travaux d’évacuation sont nécessaires, suivez les procédures ci-dessous.
2.
Travaux d’évacuation
1) Utilisez le bouchon d’évacuation pour l’évacuation.
2) Si l’orifice d’évacuation est recouvert par la base de montage ou la surface du
sol, ajoutez des bases de pieds d’au moins 30mm au-dessous des pieds de
l’unité extérieure.
3) Dans les régions froides, n’utilisez pas de tube d’évacuation avec l’unité
extérieure.
(Sinon, l’eau évacuée risque de geler, réduisant les performances de
chauffage.)
unité: mm
Plus de 50 Plus de 100
Vue latérale
Mur faisant face à un côté
Plus de 50 Plus de 50
Vue de dessus
Plus
de 100
Mur faisant face à deux côtés
Plus de 150
Plus de 150
Plus de 300
Plus de 50
Mur faisant face à trois côtés
Vue de dessus
1200
ou moins
20
Orifice d’évacuation d’eau
Cadre inférieur
Bouchon
d’évacuation
Tube (disponible dans le
commerce, diam. int. 16mm)
03_FR_3P257187-2A.fm Page 4 Wednesday, November 4, 2009 11:21 AM
