13Puissancemètres

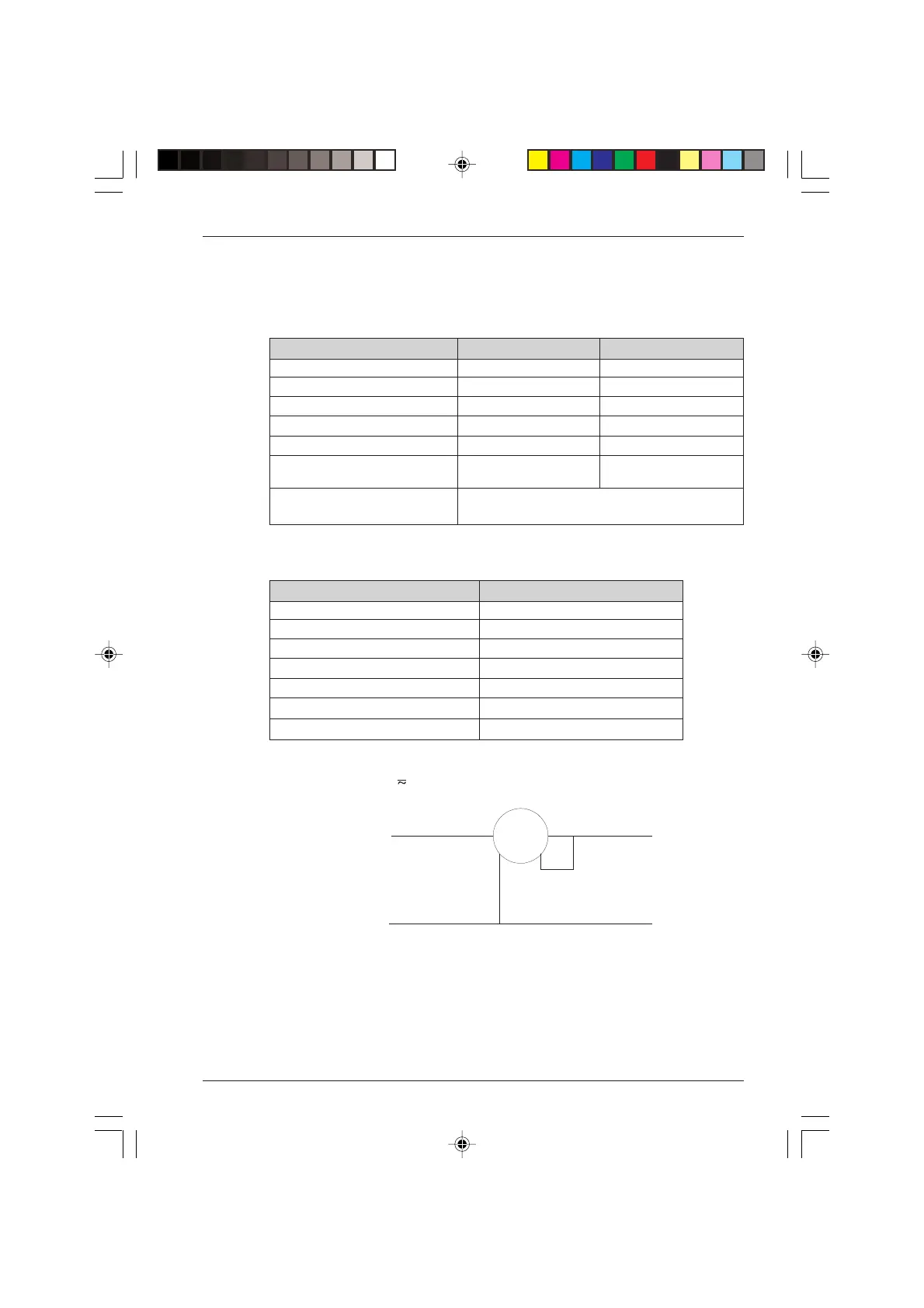

3.3.1 Conditions de référence particulières
En DC : Composante AC 0,1% du signal DC .
En AC : Signal sinusoïdal (THD < 0,1%).
3.3.2 Caractéristiques en mode normal et SMOOTH
Gamme d’affichage 2 A 10 A (1)
Etendue de mesure 10 mA...1,999 A 2,00...9,99 A
Précision en AC 0,7% L ±5 pt +1 mA 0,7% L ±5 pt
Précision en DC 1,5% L ±5 pt +1 mA 1,5% L ±5 pt
Résolution 1 mA 10 mA
Seuil de détection 5 mA 50 mA
Stabilité de l’affichage 5 pt en mode normal 2 pt en mode SMOOTH
5 pt en mode normal 2 pt en mode SMOOTH
Temps de réponse 500 ms en mode normal
de l’affichage numérique 3s en mode SMOOTH
(1) Au-delà de 10 A +3%, l’afficheur indique "OL" .
3.3.3 Caractéristiques en mode INRUSH
Gamme d’affichage A
Domaine de fonctionnement 5A – 65A (40 ms) (1)
Courant max d’accélération 1s 30 A
Courant max d’accélération 8s 24 A
Courant max d’accélération 20s 20 A
Précision 10% L ±2 pt
Résolution 100 mA
Méthode de mesure Valeur RMS sur ½ période
(1) Au-delà de 65 A, l’afficheur indique "OL" .
3.4 Mesures de puissance
L1
N
W
L1
N
U U+
I
I+
Alimentation
Charge
Fig 4.4.1 Schéma de branchement en monophasé
Chapitre III
