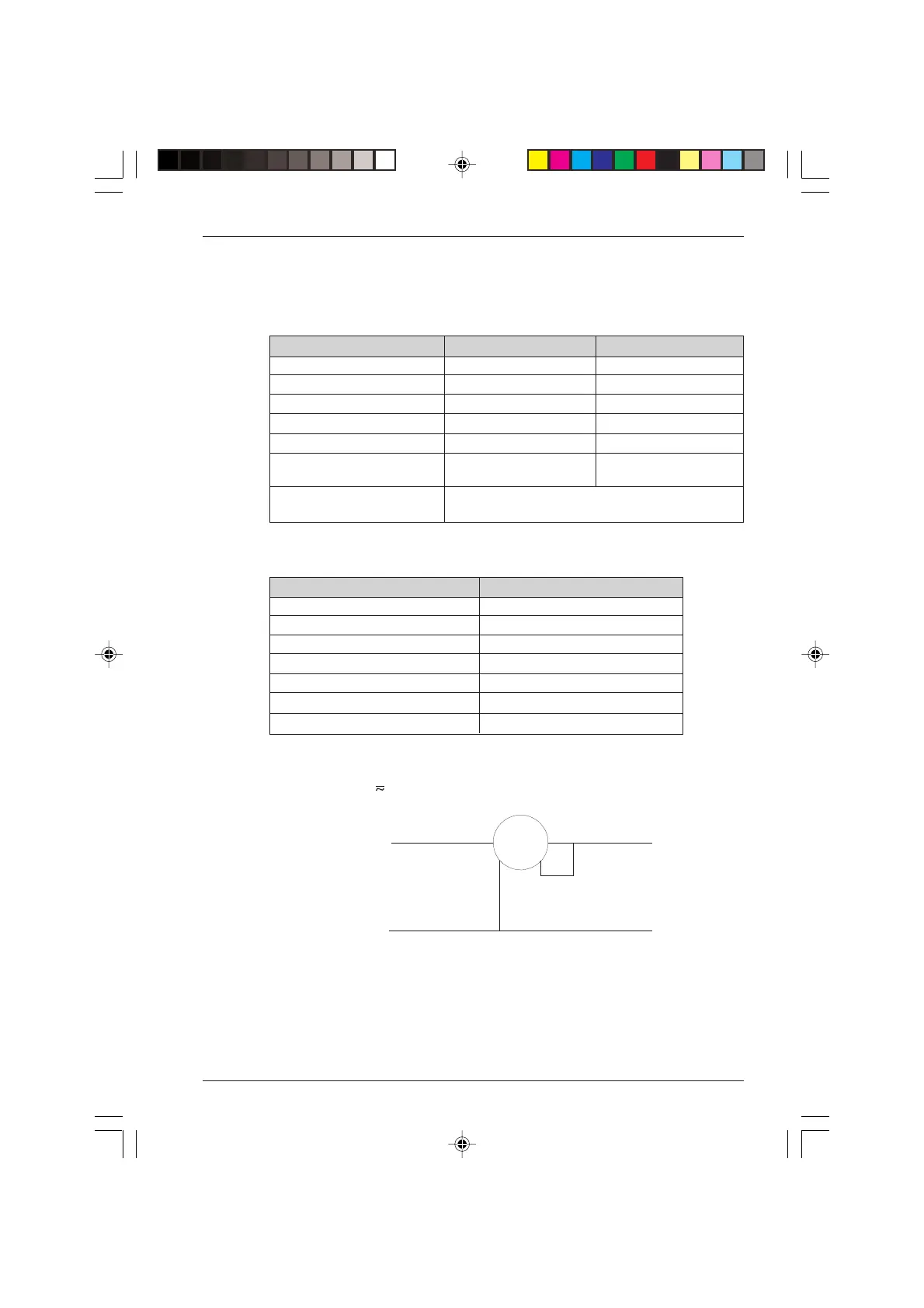

43Wattmeters
3.3.1 Besondere Bezugsbedingungen
Bei DC: Komponente AC < 0,1 % des DC-Signals
Bei AC: Sinusförmiges Signal (THD < 0,1 %)
3.3.2 Technische Daten in den Modi Normal und SMOOTH
Anzeigebereich 2 A 10 A
(1)
Messbereich 10 mA...1,999 A 2,00...9,99 A
Genauigkeit bei AC 0,7% Anz. ±5 Digits +1 mA 0,7% Anz. ±5 Digits
Genauigkeit bei DC 1,5% Anz. ±5 Digits +1 mA 1,5% Anz. ±5 Digits
Auflösung 1 mA 10 mA
Erkennungsbereich 5 mA 50 mA
Stabilität der Anzeige
5 D im Normalmodus 2 D im Modus SMOOTH
5 D im Normalmodus 2 D im Modus SMOOTH
Ansprechzeit 500 ms im Normalmodus
der Digitalanzeige 3 s im Modus SMOOTH
(1) Oberhalb von 10 A +3% wird „OL“ angezeigt.
3.3.3 Technische Daten im Modus INRUSH
Anzeigebereich A
Messbereich 5 A...65 A (40 ms)
(1)
Max. Beschleunigungsstrom 1s 30 A
Max. Beschleunigungsstrom 8s 24 A
Max. Beschleunigungsstrom 20s 20 A
Genauigkeit 10 % Anz. ± 2 Digits
Auflösung 100 mA
Messverfahren RMS-Wert über ½ Periode
(1) Oberhalb von 65 A wird „OL“ angezeigt.
3.4 Leistungsmessung
L1
N
W
I
I+
Alimentation
Abb. 4.4.1 Anschlussschema für einphasige Messung
Kapitel III
Stromversorgung
Last
